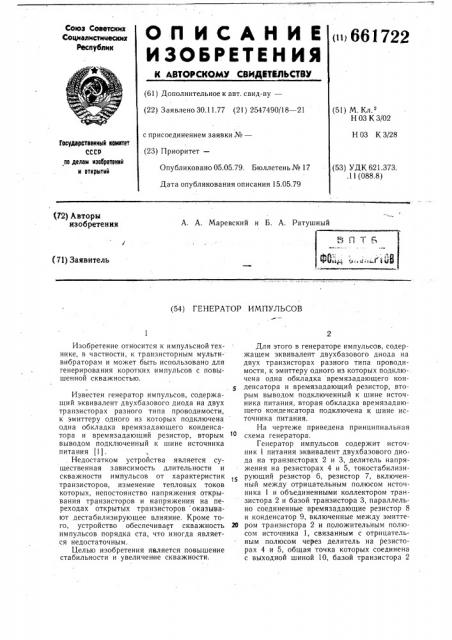

I»>661722
Союз Советских
Социалистических
Республик
ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.11.77 (21) 2547490/18 — 21 (51) М. Кл
Н 03 КЗ/02 с присоединением заявки №вЂ” (23) Приоритет—
Н 03 К 3/28
Государственный квннтет
СССР пе делам нэабретеннй н еткрытнй
Опубликовано 05.05.79. Бюллетень № 17
Дата опубликования описания 15.05.79 (53) УДК 621,373..11 (088.8) (72) Авторы изобретения
А. А. Маревский и Б. А. Ратушный
{ 71) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ
Изобретение относится к импульсной технике, в частности, к транзисторным мультивибраторам и может быть использовано для генерирования коротких импульсов с повышенной скважностью.
Известен генератор импульсов, содержащий эквивалент двухбазового диода на двух транзисторах разного типа проводимости, к эмиттеру одного из которых подключена одна обкладка времязадающего конденсатора и времязадающий резистор, вторым выводом подключенный к шине источника питания (1) .
Недостатком устройства является существенная зависимость длительности и скважности импульсов от характеристик транзисторов, изменение тепловых токов которых, непостоянство напряжения открывания транзисторов и напряжения на переходах открытых транзисторов оказывают дестабилизирующее влияние. Кроме того, устройство обеспечивает скважность 20 импульсов порядка ста, что иногда является недостаточным.
Целью изобретения является повышение стабильности и увеличение скважности.
Для этого в генераторе импульсов, содержащем эквивалент двухбазового диода на двух транзисторах разного типа проводимости, к эмиттеру одного из которых подключена одна обкладка времязадающего конденсатора и времязадающий резистор, вторым выводом подключенный к шине источника питания, вторая обкладка времязадающего конденсатора подключена к шине источника питания.
На чертеже приведена принципиальная схема генератора.
Генератор импульсов содержит источник 1 питания эквивалент двухбазового диода на транзисторах 2 и 3, делитель напряжения на резисторах 4 и 5, токостабилизирующий резистор 6, резистор 7, включенный между отрицательным полюсом источника 1 и объединенными коллектором транзистора 2 и базой транзистора 3, параллельно соединенные времязадающие резистор 8 и конденсатор 9, включенные между эмиттером транзистора 2 и положительным полюсом источника 1, связанным с отрицательным полюсом чевез делитель на резисторах 4 и 5, общая точка которых соединена с выходной шиной 10, базой транзистора 2
661722
3 и коллектором транзистора 3, эмиттер которого через резистор 6 соединен с отрицательным полюсом источника 1.
1 ейератор работает следующим образом. 5
В исходном состоянии конденсатор 9 разряжен. При включении питания, напряжение, подаваемое с делителя на базу транзистора 2 и коллектор транзистора 3, обеспечивает открытие транзисторов 2 и 3, заряд конденсатора 9.
Формула изобретения
Так как сопротивление резистора 6 мало, определяемое им и емкостью конденсатора 9 время заряда будет малым, что обеспечивает весьма короткий выходной импульс. Заряд конденсатора 9 прекращается в тот момент, когда напряжение между базой и эмиттером транзистора 2 становится положительным. При этом начинает закрываться транзистор 2, а уменьшение его коллекторного тока вызывает запирание транзистора 3. Уменьшение коллекторного тока транзистора 3 приводит к еще большему запиранию транзистора 2.
Процесс закрытия транзисторов 2 и 3 развивается лавинообразно. Затем начинается пауза между импульсами, в течение которой конденсатор 9 разряжается на резистор 8. Разряд конденсатора 9 заканчивается, когда напряжение между базой и эмиттером транзистора 2 становится отрицательным. При этом начинает отпираться транзистор 2, а его коллекторный ток вызывает открывание транзистора 3. Коллекторный ток транзистора 3 еще больше открывает транзистор 2. Процесс открывания транзисторов 2 и 3 развивается лавинооб4 разно и схема устройства переходит в исходное состояние выдачи импульса на выходе. Далее описанный процесс генерирования импульсов повторяется.
Длительность импульсов регулируется величиной сопротивления Ке резистора 6, а длительность паузы — величиной сопротивления Ке резистора 8. Так как Re (Р„, то устройство обеспечивает выдачу коротких импульсов с повышенной скважностью.
Стабильность работы устройства обеспечивается благодаря тому, что условия лавинообразного переключения состояния транзисторов 2 и 3 задаются в основном делителем напряжения на резисторах 4 и 5 и в
15 меньшей степени, чем в известных устройствах, подвержены дестабилизирующему влиянию параметров транзисторов 2 и 3.
Генератор импульсов, содержащий эквивалент двухбазового диода на двух транзисторах разного типа проводимости, к эмиттеру одного из которых подключена одна обкладка времязадающего конденсатора и
25 времязадающий резистор, вторым выводом подключенный к шине источника питания, отличающийся тем, что, с целью повышения стабильности и увеличения скважности, в нем вторая обкладка времязадающего конденсатора подключена к шине источника питания.
Источники информации, принятые во внимание при экспертизе
1. Патент США J4 3327134, кл. 307 — 88.5, 11.10.6Р.
Составитель А. Степанов
П1 . @,:,.,; „.;. .,;: .-;,.-:::.-::...-.:.-- - -Редактор И. Марйовская Техред О. Луговая Корректор Н. Стен
Заказ 2506/61 Тираж 1050 . Подписное
Ц Н И И П И Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
