Реферат

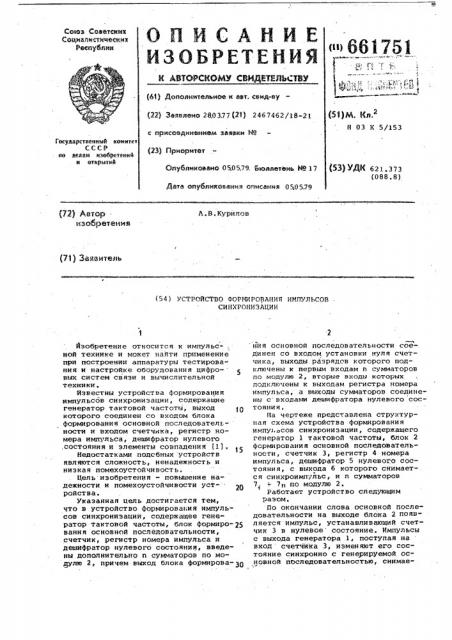

ОЛ ИКАНИЕ

ИЗОБРЕТЕНИЯ

М АВХОРСИОМУ СВИДЕТЕЛЬСТВУ

Сои>3 Советских

Социалистических

Республик >661751 (61) Дополнительное к авт. сеид-ву (22) Заявлено 280377 p1 ) 2467462/18-21 с щ>исоедкнеиием замаки ЙР (23) Приоритет

Опубликовано 050579. Бюллетень М 17

Дата опубликования описания 050579 (51)М. Кл.2

Я 03 К 5/153 (53) УД1(6 2 1 ° 3 7 3 (088.8) h.Â.Kópèëîâ (71) Заявитель (54) УСТРОЙСТВО ФОРМИРОВИ!ИЯ ИМПУЛЬСОВ

СИНХРОНИЗЛЦИИ

Йзобретение относится к импульс", ной технике и может найти применение при построении аппаратуры тестирования и настройке оборудования цифро- вых систем связи и вычислительной техники.

Известны устройства Формирования импульсов синхронизации, содержащие генератор тактовой частоты, выход которого соединен со входом блока формирования основной последователь— ности и входом счетчика, регистр номера импульса, дешифратор нулевого стояния и злементы сов ия tl) 15

Недостатками подобных устройств являются сложность, ненадежность и низкая помехоустойчивость.

Цель изобретения - повышение надежности и помехоустойчивости устройства. указанная цель достигается тем, что в устройство Формирования импульсов синхронизации, содержащее генератор тактовой частоты, блок Формиро-25 вания основной последовательности, счетчик, регистр номера импульса и дешифратор нулевого состояния, введены дополнительно и сумматоров по модулю 2, причем выход блока формирова-30 ния основной последовательности соединен со входом установки нуля счетчика, выходы разрядов которого подключены к первым входам и сумматоров по модулю 2, Вторые Входы которых подключены к выходам регистра номера импульса, а выходы сумматоров соединены с входами дешифратора нулевого состояния.

Иа чертеже представлена структурная схема устройства Формирования импу .осов синхронизации, содержащего генератор 1 тактовой частоты, блок 2

Формирования основной последовательности, счетчик 3, регистр 4 номера импульса, дешифратор 5 нулевого состояния, с выхода 6 которого снимается синхроимпульс, и и сумматоров

7 + 7п по модулю 2.

Работает устройство следующим разом.

По окончании слова основной последовательности на выходе блока 2 появ" ляется импульс, устанавливающий счетчик 3 в нулевое состояние. Импульсы с выхода генератора 1, поступая на вход счетчика 3, изменяют его состояние синхронно с генерируемой основной последовательностью, снимае3

Формула изобретения

Составитель И.Назаров

Техред Я.Алферова КорректорВ.Синицкая

Редактор Т.Орловская

*Гираж 1659 П одписн ое

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 1 30 35, Иосква, Ж-35, Paytacxa s йаб., д а 4/5

Заказ 2509/63

Филиал ППП Патент, r.Óæãîðop, ул.Проектная, 4 мой с выхода 8 устройства. В регистра

4 номера импульса записано число, соответствующее номеру импульса синхронизации. При совпадении сигналов, поступающих с Выходов соответствующих разрядов регистра 4 и счетчика 3, на выходе сумматора появляется ноль.

Совпадение сигналов во всех разрядах

Отмечается дешнфратором 5 нулевого состояния, формирующим на выходе б синхрОимпульср полОжение кОторОгО соответствует числу; записанному в регистр 4 относительно начала слова основной последовательности -на Выходе 8. по окончании слова Основной последовательности цикл повторяется.

Устройство фор пирования импульсов синхронизации, содержащее генератор,ц тактОВОЙ частоты ВыхОд кОтОрОго СОе дни ен со ВХОДОМ блока фОрмированиЯ

ОснОВВОЙ пОследОВательности н ВхОдОм счетчика, регистр номера импульса и дел1нфратор нулевого состояния, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и помехоустойчивости, в него Введены дополнительно п сумматоров по модулю 2, причем выход блока формирования основной последовательности соединен со

Входом установки нуля счетчика, Выходы разрядов которого подключены к первым Входам и сумматОрОВ ПО мОдулю

2, вторые входы которых подключены к выходам регистра номера импульса, а Выходы сумматОрОВ соедина. ны с ВХОдами дещифратора нулевого состоянчя.

Нсточннки информации, принятые во внимание гни экспертизе

1. Авторское свидетельство СССР

В ЫОЗ50, кл. Н 04 К 7/02, 25.12.75.
