Реферат

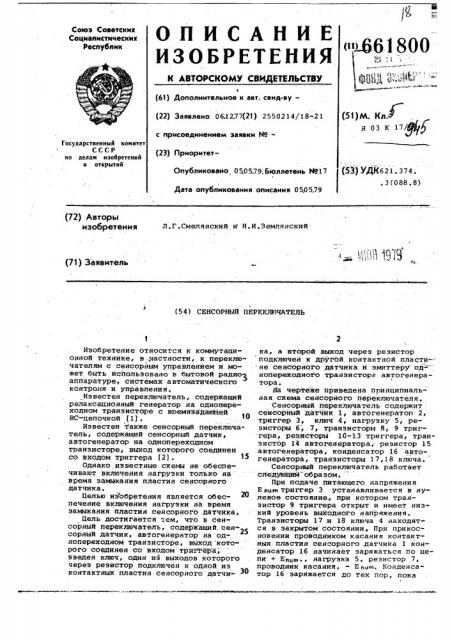

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик е (61) Дополнительное к авт. свид-ву(22) Заявлено 06.12.77(21) 2550214/18»21 с присоединением заявки ¹(51)lh. кл,З

Н 03 К 17/

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет(53) УДК621. 374. . 3 (088.8) Опубликовано 05.05.79, Бюллетень ¹17

Дата опубликования описания 050579 (72) Авторы изобретения

Л.Г.Смелянский и Н. И.Эемлянский

= :. 19 1979 „ (71) Заявитель (54) СЕНСОРНЫЙ ПЕРЕКЛИЧАТЕЛЬ

2 ка, а второй выход через резистор подключен к другой контактной пласти--не сенсорного датчика и змиттеру од= нопереходного транзистора автогенератора.

gaia чертеже приведена принципиальная схема сенсорного переключателя.

Сенсорный переключатель содержит . сенсорный датчик l, автогенератор 2, триггер 3, ключ 4, нагрузку 5, резисторы 6, 7, транзисторы 8, 9 триггера, резйсторы 10-13 триггера, транзистор 14 автогенератора, резистор 1-5 автогенератора, конденсатор 16 автогенератора, транзисторы 17,18 ключа.

Сенсорный переключатель работает следующий образом.

При подаче питающего напряжения

Е иван триггер 3. устанавливается в нулевое состояние, при котором транзистор 9 триггера открыт и имеет низкий уровень выходного напряжения.

Транзисторы 17 и 18 ключа 4 находятся в закрытом состоянии. При прикоснов енин проводником к асан и я конта к тных пластин сенсорного датчика 1 конденсатор 16 начинает заряжаться по цепи + Ен,,„ ., нагрузка 5, резистор 7, проводник касания, — E nuvn. Конденсатор 16 заряжается до тех пор, пока

Изобретение относится к коммутационной технике, в.частности, к переключателям с сенсорным управлением и может бйть использовано в бытовой радиоаппаратуре, системах автоматического контроля и управления.

Известен переключатель, содержащий релаксационный генератор на однопереходном транзисторе с времязадающей

RC-цепочкой (1).

Известен Также сенсорный переключатель, содержащий сенсорный датчик, автогенератор на однопереходном транзисторе, выход которого соединен со входом триггера (2).

Однако известные схемы не обеспечивают включения нагрузки только на время замыкания пластин сенсорного датчика.

Целью изобретения является обеспечение включения нагрузки на время замыкания пластин сенсорного датчика, Цель достигается тем, что в сенсорный переключатель, содержащий сен-25 сорный датчик, автогенератор на однопереходном транзисторе, выход которого соединен со входом триго ера, введен ключ, один из выходов которого через резистор подключен к одной из контактных пластин сенсорного датчиМ361800 ф("„, » д",,"..И . .-й : ° а

Формула изобретения

Составитель Г.Кутний

Редактор И.Марховская ТехредО.Андрейко Корректор О.Билак

Заказ 2512/65 Тираж 1059 Под:писное

ЦНИИПИ Государственного комитета СССР йо делам изобретений и открытий .

113035, Москва, Ж-35, Раушская наб.,д.4/5

Филиал ППП Патент, г.Ужгород, ул. Проектная,4

3 661 напряжение на нем не достигнет порога срабатывания однопереходного транзистора 14 автогенератора.

Однопереходиый транзистор 14 автогенератора отпирается и подает управ яющий импульс на вход триггера 3, ко орый устанавливается в единичное сос-5 тояние. При этом транзистор 8 триггера .переходит. в проводящее состояние, а транэистор 9 триггера запирается и на его коллекторе устанавливается высокий уровень выходного напряжения. ®

Транзисторы 17 и 18 ключа 4 переходят в проводящее состояние. Тран. зистор 16 ключа включает нагрузку 5 и одновременно через проводник касания, резистор 7 шунтирует конденса- !5 тор 16, не давая зарядиться последнему до уровня порога срабатывания! одиопереходного транзистора 14 автогейератора.

Однопереходиый транзистор 14 авто-20 генератора находится.в выключенном состоянии. При размыкании проводнйком касания контактных пластин сенсорного датчика 1 транзистор 18 ключа уже не шунтирует конденсатор 16. Через транзистор 17 ключа и резистор 6 пос-, ледний дозаряжается до уровня порога срабатывания однопереходного транзистора 14 автогенератора, который отпирается и подает управляющий импульс

800 4 на вход триггера 3. Триггер 3 переходит в нулевое состояние, а транзисторы 17 и 18 ключа 4 закрываются, нагрузка 5 отключается„

Сен сорный переключатель, содержащий сенсорный датчик, автогенератор на однопереходном транзисторе, выход которого соединен со входом триггера, отличающийся тем, что, с целью обеспечения включения нагрузки на время замыкания пластин сенсорного датчика, в него введен ключ, один иэ выходов которого через резистор подключен к одной из контактных пластин сенсорного датчика, а второй выход через резистор подключен к другой контактной пластине сенсорного датчика и эмиттеру однойереходного тран- зистора автогенератора.

Источники информации, принятые во внимание при экспертизе .

1. Тиристоры. Технический справоч.ник (перевод с англ. под ред. Лабунцова В.А., М.; Энергия, .1971, 112, рис. 4-27 (1).

2. Вопросы радиоэлектроники", серия

ТРПА, вып. 1„ 1975, с. 3-8, Калихман, Шехтман. Электроника с сенсорным управлением.
