Реферат

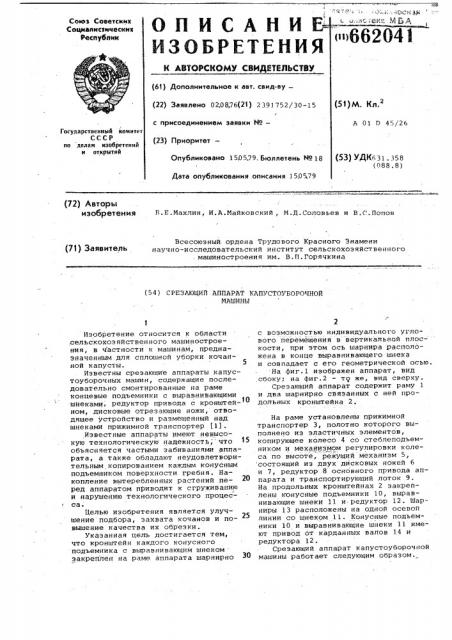

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 02.0876(21) 239) 752/30-15 с присоединением заявки Нов

Государственный йомнтет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 150579, Бюллетень Мо 18

Дата опубликования описания 150 79 (72) Авторы

ИЗОбрЕТЕНИя В ° В.Махлин, И.A.Ìàéêoâñêèé, М.Д.Соловьев и В.С Попов

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт сельскохозяйственного

-машиностроения им. В.П.Горячкина (71) Заявит8лв (54) СРЕЗАЮЩИП АППАРАТ КАПУСТОУБОРОЧНОЙ

МАШИНЫ

Изобретение относится к области ,сельскохозяйственного машиностроения, в частности к машинам, предназначенным для сплошной уборки кочанной капусты.

Известны среэающие аппараты капустоуборочных машин, содержащие последовательно смонтированные на раме концевые подъемники с выравнивающими шиеками, редуктор привода с кронштей-1О ном, дисковые отрезающие ножи, отводящее устройство и размещенный над шнеками прижимной транспортер !1). ,Известные аппараты имеют невысо кую технологическую надежность, что 15 объясняется частыми забиваниями аппарата, а также обладают неудовлетворительным копированием каждым конусным подъемником поверхности гребня. Накопление вытеребленных растений пе- 20 ред аппаратом приводит к сгруживанию и нарушению технологического процесса.

Целью изобретения является улучшение подбора, захвата кочанов и повышение качества их обрезки.

Укаэанная цель достигается тем, что кронштейн каждого конусного подъемника с выравнивающим шнеком закреплен на раме аппарата шарнирно с возможностью индивидуального углового перемещения в вертикальной плос- кости, при этом ось шарнира расположена в конце выравнивающего шнека и совпадает с его геометрической осью.

На фиг.l изображен аппарат, вид сбоку; на фиг.2 — то же, вид сверху.

Среэающий аппарат содержит раму 1 и два шарнирно связанных с ней продольных кронштейна 2.

На раме установлены прижимной транспортер 3, полотно которого выполнено из эластичных элементов, копирующее колесо 4 со стеблеподъемником и механизмом регулировки колеса по высоте, режущий механизм 5, состоящий из двух дисковых ножей 6 и 7, редуктор 8 основного привода аппарата и транспортирующий лоток 9.

На продольных кронштейнах 2 закреплены конусные подъемники 10, выравнивающие шнеки 11 и редуктор 12. Шарниры 13 расположены на одной осевой линии со шнеком ll. Конусные подъемники 10 и выравнивающие шнеки 11 имеют привод Ьт карданных валов 14 и редуктора 12.

Срезающий аппарат капустоуборочной машины работает следующим образом.

662043

ЦНИИПИ 3

Тираж 754

При движении машины по полю копи рующее колесо 4 перекатывается по борозде.неубранной части поля, поддерживая раму 1 на заданной высоте относительно дна борозды. Конусные подъемники 10 скользят по боковым поверхностям гребня и благодаря 5 шарнирному их креплению обеспечивают постоянный контакт с почвой и независимое копирование микрорельефа гребня. Стеблеподъемник копирующего колеса 4 поднимает кочаны, завалив- 10

:шиеся в борозду, и сдвигает их на гребень. Вращающиеся конусные подъемники 10 плавно поднимают полеглые растения с поверхности гребня и, смещая к центру аппарата, передают выравнивающим шнекам 11. Выравнивающие шнеки не только продолжают смещать растения к центру аппарата, но и совместно с прижимным транспортером 3, который своими эластичными элементами прижимает и фиксирует растения сверху, выравнивают их по высоте перед срезом. Дисковые ножи 6 и 7 обрезают кочаны и розеточные листья от кочерыг на определенной высоте и подают в капустоуборочную машину.

Применение изобретения позволит получить кочаны с более высоким качеством обрезки. Благодаря индивифилиал ППП Патент, r.Óærîðoä,ул.Проектная,4, дуальному шарнирному креплению подъемников с выравнивающими шнеками предлагаемый аппарат можно применять в многорядных капустоуборочных машинах.

Формула изобретения

Среэающий аппарат капустоуборочной машины, содержащий последовательно смонтированные на раме установленные на кронштейнах конусные подъемники с выравнивающими шнеками, редуктор привода с кронштейном, дисковые отрезающие ножи, отводящее устройство и размещенный над шнеками прижимной транспортер, о т л и ч а ю щ и йс я тем, что, с целью улучшения подбора, захвата кочанов и повышения качества их обрезки, кронштейн каждого конусного подъемника с выравнивающим шнеком закреплен на раме аппарата шарнирно с возможностью индивидуального углового перемещения в вертикальной плоскости, при этом ось шарнира расположена в конце выравнивающего шнека и совпадает с его геометрической осью.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р360918, кл. А 01 D 45/26, 1973.
