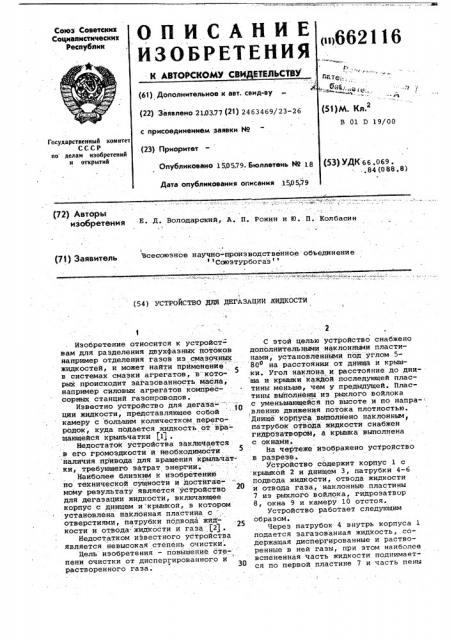

Союз Советских
Социалистических
Республик
<>662116 2 C р., *., лате:,, *
Х
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г (61) Дополнительное к авт. свид-ву (51) Щ. Кл.2 (22) Заявлено 210377 (21) 2463469/23-26
В 01 D 19/00 с присоединением заявки М
Государственный комитет
СССР но делам изобретений и открытий (23) Приоритет (53) УДК 66.069 .84 (088.8) Опубликовано 150579. Бюллетень 89 18
Дата опубликования описания 150579
1,72) Авторы
ИЗ фрЕтвымя Е Д- Володарский, A. П. Рожин и l0. .П. Колбасин
Ф р1) 3agepTegg всесоюзное научно-производственное объединение С хозтурбогаз
1 (54) УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ ЖИДКОСТИ
1
Изобретение относится к устройствам для разделения двухфазных потоков например отделения газов из смазочных жидкостей, и может найти применение в системах смазки агрегатов, в-которых происходит загазованность масла, например силовых агрегатов комйрессорных станций газопроводов.
Известно Устройство для дегаза- " ции жидкости, представляющее собой камеру с большим количестком перегородок, куда подается жидкость от вращающейся крыльчатки (lg .
Недостаток устройства заключается ,в его громоздкости и необходимости наличия привода для вращения крыльчатки, требующего затрат энергйи.
Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для дегазации жидкости, включающее корпус с днищем и крышкой, в котором установлена наклонная пластина с отверстиями, патрубки подвода жид кости и отвода. жидкости и газа f2) .
Недостатком известного устройства ! является невысокая степень очистки.
Цель изобретения — повышение степени очистки от диспергированного и растворенного газа.
С этой целью устройство снабжено дополнительными наклонными пластинами, установленными под углом 580о на расстоянии от днища и крышки. Угол наклона и расстояние до днища и крышки каждой последующей пластины меньше, чем у предыдущей. Пластины выполнены из рыхлого войлока с уменьшающейся по высоте и по напра,влению движения потока плотностью.
Днище корпуса Выполнено наклонным, патрубок отзода жидкости снабжен .гидроэатворой, а крышка выполнена с окнами.
На чертеже изображено устройство
s разрезе.
Устройство содержит корпус l c крышкой 2 и днищем 3, патрубки 4-ь подвода жидкости, отвода жидкости и отвода газа, наклонные пластины
7 из рыхлого войлока, гидрозатвор
8, окна 9 и камеру 10 отстоя.
Устройство работает следующим образом.
Через патрубок 4 внутрь корпуса 1 подается загазованная жидкость, содержащая диспергированные и растворенные в ней газы, при этом наиболее вспененная Часть жидкости поднимается по первой пластине 7 и часть пены
3 6 под влиянием пониженного давления и увеличения площади растекания разрушается, лопаются более крупные пузыри с выделением газа, который отсасывается через патрубок 6, а очищающаяся от газа жидкость стекает по пластине 7 на днище 3 корпуса 1 и набегает на следующую пластину 7, установленную под меньшим углом, чем предыдущая, так как скорость потока жидкости уменьшается после прохождения предыдущей пластины 7, и с меньшим зазором, чем у предыдущей пластины,, поскольку за счет распада пены высота слоя жидкости уменьшается °
Вспененная жидкость, проходя через перфорированные пластины 7, выделяет более мелкие пузыри газа.
После прохождения пластин 7 жидкость растекается тонким слоем по перфбрйровайному днищу 3 и стекает в камеру 10 отстоя, где происходит окончательное газоотделение. Очи- щенная .от газа жидкость через гйдрозатвор 8 и патрубок 5 подается для дальнейшего использования. одновременно с дегазацией проис"ходит процесс очистки жидкости от механических примесей, причем с уменьшением плотйости пластин эадерживаются все более мелкие примеси.
Формула изобретения
1. Устройство для дегазации жидкости, включающее корпус с днищем
62116 и крышкой, в котором установлена наклонная пластина с отверстиями, патрубки подвода жидкости и отвода жидкости и газа, о т л и ч а ю щ ее с я тем, что, с целью повышения степени очистки от диспергированного и растворенного газа, устройство снабжено дополнительными наклонными пластинами, установленными под углом 5-80О на расстоянии от днища и крышки.
10 2. Устройство по п.l, о т л ич а ю щ е е с я тем, что угол наклона и расстояние до днища и крышки каждой последующей пластины меньше чем у предыдущей.
15 .3, УстрОйство по п,l о т л и ч а ю щ е е с я тем, что пластины выполнены из рыхлого войлока с уменьшающейся по высоте и по направлению движения. потока плотностью..
4. Устройство по п.l, о т л и— ч а ю щ е,е с я тем, что днище корпуса выполнено наклонным.
5. Устройство по п.l, о т л и - ч а ю щ е е с я тем, что патрубок отвода жидкости снабжен гидроэатворома
6. Устройство по п 1, о т л и— ч а ю щ е е с я тем, что крышка выполнена с окнами.
Источники информации, принятые вб внимание при экспертизе
1. Патент СШа 93831352,кл.55-193, 1974.
2. Патент СШа 9 3854906,кл.55-159, 35 1974.
