Перегрузочное устройство
Иллюстрации
Реферат

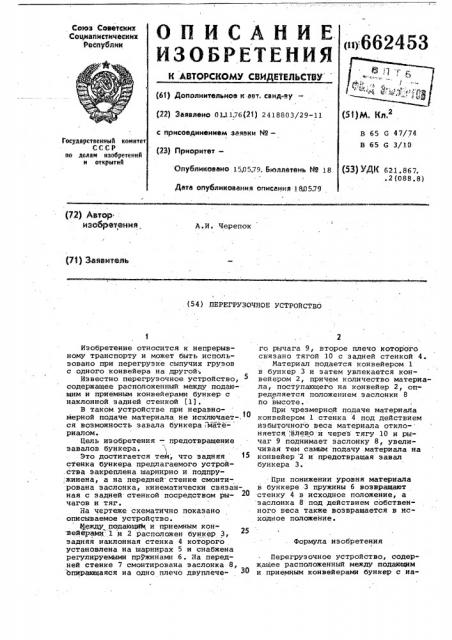

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к аэт. сиид-sy (22) Заивлено 011176(21) 2418803/29-11 (5 )м g> 2 с присоединением эаивки ¹â€”
В 65 G 47/74
В 65 G 3/10
Государственный комитет
СССР по делам изобретений и открытий
123) Приоритет—
Опубликовано 1505,79. Бюллетень Ио 18. (53) УДК 621.867. .2 (088.8) Дете опубликовании описании 1805.79 (72) Автор:
l43 979HNR
А.И. Черепок (54) ПЕРЕГРУЗОЧНОЕ УСТРОЙСТВО
Формула изобретения
Изобретение относится к непрерывному транспорту и может быть использовано при перегрузке сыпучих грузов с одного конвейера на другой;
Известно перегрузочное устройство, содержащее расположенный между подающим и приемным конвейерами бункер с наклонной задней стенкой (1), В таком устройстве при неравномерной подаче материала не исключает-, ся возможность завала бункера материалом.
Цель изобретения — предотвращение завалов бункера.
Это достигается тей, что задняя стенка бункера предлагаемого устрой.ства закреплена шарнирно и подпру;жинена, а на передней. стенке смонтирована заслонка, кинематически связанная с задней стенкой посредством рычагов и тяг.
i?a чертеже схематично показано описываемое устройство.
Между подающй?и и приемным кон вейерами 1 и 2 расположен бункер 3, задняя наклонная стенка 4 которого установлена на шарнирах 5 и снабжена регулируемыми пружинами 6. На передней стенке 7 смонтирована заслонка 8, дпирающаяся на одно плечо двуплече2 го рычага 9, второе плечо которого связано тягой 10 с задней стенкой 4.
Материал подается конвейером 1 в бункер 3 и затем увлекается конвейером 2, причем количество материала, поступающего на конвейер 2, определяется положением заслонки 8 по высоте °
При черезмерной подаче материала конвейером 1 стенка 4 под действием избыточного веса материала отклоняется, влево и через тягу 10 и рычаг 9 поднимает заслонку 8, увеличивая тем самым подачу материала на конвейер 2 и предотвращая завал бункера 3.
При понижении уровня материала в бункере 3 пружины 6 возвращают стенку 4 в исходное положение, а заслонка 8 под действием собственного веса также возвращается в исходное положение.
Перегрузочное устройство, содержащее расположенный между подающим и приемным конвейерами бункер с наСоставитель P. Меркин
Техред З.Фанта Корректор N. Пожо
Редактор И. Марголис
Заказ 2625/24
Тираж 957 Подписное
ЦИИИПИ Государственного. комитета СССР цо делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
3 клонной задней стенкой,. о т л ичавцеес я тем, что, сцелью предотвращения завалов бункера, его
"задйяя стенка закреплена шарнирно и подпружинена, а на передней стенке смонтирована заслонка, кинематически
662453 4 связанная с задней с енкой посредством рычагов и т яг.
Источники информации, принятые во внимание при экспертизе
1. Авторс«ое свидетельство СССР
Р 364529, кл. В 65 G 47/74, 1970.
