Реферат

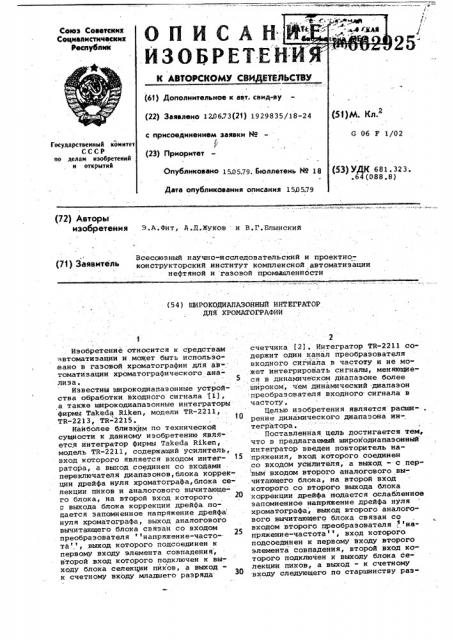

ОПИСАН

ИЗОБРЕТЕН

Сеюв Советскик

Социалистических

Реслублик

1 (61) Дополнительное к авт. свид-в (22) Заявлено 12,06.73(21) 192983 с присоединением заявки Мо (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий - пуоликоваио 15,05.79, брюлле

Дата опубликования описания (72) Авторы

ИЗО6РЕтЕНИЯ Э.А.Фит, А.Д.жУКОв и В.Г.Влынский

Всесоюзный научно-исследовательский и проектноP1) Заявитель конструкторский институт комплексной автоматизации нефтяной и газовой промышленности (54) ШИРОКОДИАПАЗОННЫЯ ИНТЕГРАТОР

ДЛЯ ХРОМАТОГРАФИИ

Изобретение относится к средствам автоматизации и может быть использовано в газовой хроматографии для автоматизации хроматографического анализа.

Известны широкодиапазонные устройства обработки входного сигнала t13 а также широкодиапазонные интеграторы фирмы Takeda Riken, модели TR-2211, TR-2213, TR-2215.

Наиболее близким по технической сущности к данному изобретению является интегратор фирмы Takeda Riken, модель TR-2211, содержащий усилитель, вход которого является входом интегратора, а выход соединен со входами переключателя диапазонов, блока коррекции дрейфа нуля хроматографа,блока селекции пиков и аналогового вычитающего блока, на второй вход которого с выхода блока коррекции дрейфа. подается запомненное напряжение дрейфа нуля хроматографа, выход, аналогового вычитающего блока связан со входом преобразователя напряжение-частота, выход которого подсоединен к первому входу элемента совпадения, второй вход которого подключен к выходу блока селекции пиков, а выходк счетному входу младшего разряда

2 счетчика (2) . Интегратор TR-2211 содержит один канал преобразователя входного сигнала в частоту и не может интегрировать сигналы, меняющиеся в динамическом диапазоне более широком, чем динамический диапазон преобразователя входного сигнала в частоту.

Белью изобретения является расши- . рение динамического диапазона интегратора °

Поставленная цель достигается тем, что в предлагаемый широкодиапазонный интегратор введен повторитель напряжения, вход которого соединен со входом усилителя, а выход - с первым входом второго аналогового вычитающего блока, на второй вход которого со второго выхода блока коррекции дрейфа подается ослабленное запомненное напряжение дрейфа нуля хроматографа, выход второго аналогового вычитающего блока связан со входом второго преобразователя 1 напряжение-частота, вход которого подсоединен к первому входу второго элемента совпадения, второй вход которого подключен к выходу блока селекции пиков, а выход - к счетному входу следующего по старшинству раз66292 ряда счетчика, причем выходы автоматического переключателя диапазонов, управляющие передачей информации с

Выходов первого или второго преобразователей напряжение-частота на соответствующие входы счетчика, соединены с третьими входами первого и второго элементов совпадения соответственно.

На чертеже представлена блок-схема предлагаемого широкодиапазонного интегратора для хроматографии. р

Широкодиапазонный интегратор для хроматографии, выполненный по двухканальной схеме, содержит первый канал преобразования входного сигнала 1 в частоту, состоящий из усилителя 2, преобразователя напряжение-частота

3 и элемента совпадения на три входа 4, и второй канал преобразования входного сигнала в частоту, состоящий из повторителя напряжения 5, пре- >0 образователя напряжение-частота б и элемента совпадения на три входа

7. Выход усилителя 2 соединен с автоматическим переключателем диапазонов 8, блоком коррекции дрейфа нуля хроматографа 9 и блоком селекции ников 10. Выход элемента совпадения 4 соединен co счетным входом младшегб разряда(первой декады) счетчика импульсов 11, а выход элемента совпадения 7 — со счетным входом следующего по старшинству разряда счетчика 11 (второй декады). Выход счетчика 11 соединен с буферной памятью 12, которая соединена с блоком вывода на печать 13 и цифропечатающей машинкой 35 (иа-чертеже не показана).

Устройство работает следующим образом.

Входной сигнал 1 от хроматографа поступает сразу на два канала пре- образования входного сигнала в частоту При малых уровнях входного о сигнала работает канал преобразования, и импульсы с выхода преобразователя напряжение-частота 3 через элемент совпадения 4 поступают в счетчик 11. При достижении входным сигналом определенного уровня напряжения автоматический переключатель 50 диапазонов 8, настроенный на этот уровень, закрывает логический элемент совпадения 4 и открывает логический элемент совпадения 7. Интегратор пер рключается на второй канал преобра- 5Я эования. Импульсы с выхода преобразователя напряжение-частота 6 через логический элемент совпадения

7 поступают во вторую декаду счетчика 11, так как шаг квантования по интегралу на втором поддиапазоне в

Десять раз больше шага квантования на первом поддиапазоне. Блок селекции пиков 10 определяет область интегрирования хроматографических пиков . Напряжение дрейфа нуля хрома5 4 тографа запоминается блоком коррекции дрейфа 9 на время интегрирования и подается с обратным знаком на входы .преобразователей напряжение-частота 3 и б, где вычитается из входного сигнала. Полученная в форме цифрового кода в счетчике 11 величина интеграла пика передается в буферную память 12, а из нее через блок вывода на печать 13 выводится на цифропечатную машинку.

Использование элементов — повторителя напряжения, второго аналогового вычитающего блока, второго преобразователя напряжение-частота, второго элемента совпадения и автоматического переключателя диапазоновв выгодно отличает предлагаемый широкодиапазонный интегратор от прототипа, так как позволяет дополнительно применить для целей интегрирования второй канал преобразования входного сигнала в частоту. В результате расширяется динамический диапазон интегратора, а следовательно — областьь примен ени я интегратора.

Формула изобретения щирокодиапазонный,интегратор для хроматографии, содержащий усилитель, вход которого является входом интегратора, а выход соединен со входами переключателя диапазонов, блока коррекции дрейфа нуля хроматографа, блока селекции пиков и аналогового вычитающего блока, на второй:вход которого с выхода блока коррекции дрейфа подается запомненное напряжение.дрейфа нуля хроматографа, выход аналогового вычитающего блока связан со входом преобразователя напряжение-частота, выход которого подсоединен к первому входу элемента совпадения, второй вход которого подключен к выходу блока селекции пиков, а выход — к счетному входу младшего разряда, отличающийся тем, что, с целью расширения динамического диапазона интегратора, в него введен повторитель напряжения, вход которого соединен со входом усилителя, а выход - с первым входом второго аналогового вычитающего блока, на второй вход которого со второго выхода блока коррекции дрейфа подается ослабленное запомненное напряжение дрейфа нуля хроматографа, выход второго аналогового вычитающего блока связан со входом второго преобразователя напряжение»частота, выход которого подсоединен к первому входу второго элемента совпадения, второй вход которого подключен к выходу блока селекции пиков, а выход - к счетному входу следующего,по старшинству разряда счетчика, причем выходы автоматичесСоставитель Н.Дьякова

Техред З.Фанта Корректор M. Демчик

Редактор Н.Каменская

Заказ 2701/50 Тираж 779 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

Филиал ППП Патент, r.Óæãoðîä, ул.Проектная, 4

5 бб2925 6 кого переключателя диапазонов, управ- Источники информации, принятые во ляющие передачей информации с выходов внимание при экспертизе первого или второго преобразователей напряжение-частота на соответст- 1. Патент СЬР Р 3577076, вующие входы счетчика, соединены с кл.324-115, 1971. третьими входами первого и второго 2. Интегратор фирмы Takeda R|ken элементов совпадения соответственно. 0 модель TR-2211
