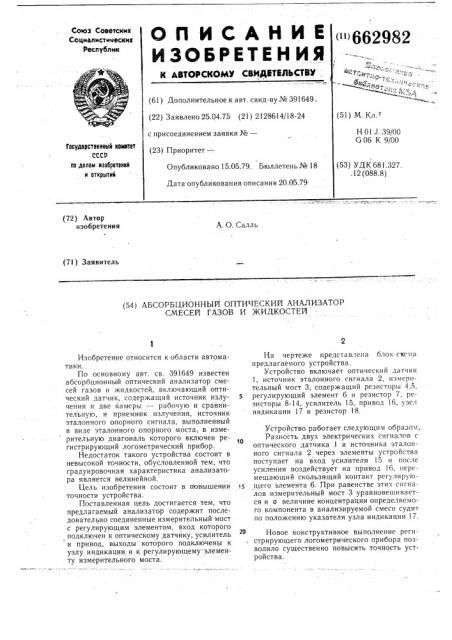

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .

< "662982

Союз Советских

Сощиалнстических

Республик (61) Дополнительное к авт. свид-ву № 391649. (22) Заявлено 25.04.75 (21) 2128614/18-24 (51) М,К с присоединением заявки №вЂ” (23) Приоритет—

Н 01 J 39/ОО

G 06 К 9/00

Государственный комитет

СССР по делам изобретений и открытий (53) УД К 681. 327, .12 (088.8) Опубликовано 15.05.79. Бюллетень № 18

Дата опубликования описания 20.05.79 (72) Автор изобретения

А. О. Салль (71) Заявитель (54) АБСОРБЦИОННЫЙ ОПТИЧЕСКИЙ АНАЛИЗАТОР

СМЕСЕЙ ГАЗОВ И ЖИДКОСТЕЙ

Изобретение относится к области автоматики.

По основному авт. св. 391649 известен абсорбционный оптический анализатор смесей газов и жидкостей, включающий оптический датчик, содержащий источник излучения и две камеры — рабочую и сравнительную, и приемник излучения, источник эталонного опорного сигнала, выполненный в виде эталонного опорного моста, в измерительную диагональ которого включен регистрирующий логометрический прибор.

Недостаток такого устройства состоит в невысокой точности, обусловленной тем, что градуировочная характеристика анализатора является нелинейной.

Цель изобретения состоит в повышении точности устройства.

Поставленная цель достигается тем, что предлагаемый анализатор содержит последовательно соединенные измерительный мост с регулирующим элементом, вход которого подключен к оптическому датчйку, усилитель и привод, выходы которого подключены к узлу индикации и к регулирующему элементу измерительного моста.

На чертеже представлена блок-схема предлагаемого устройства.

Устройство включает оптический датчик

1, источник эталонного сигнала 2, измерительный мост 3, содержащий резисторы 4,5, 5 регулирующий элемент 6 и резистор 7, резисторы 8-14, усилитель 15, привод 16, узел индикации 17 и резистор 18.

Устройство работает следующим образом.

Разноть двух электрических сигналов с оптического датчика 1 и источника эталонного сигнала 2 через элементы устройства поступает на вход усилителя 15 и после усиления воздействует на привод 16, перемещающий скользящий контакт регулирую>s щего элемента 6. При равенстве этих сигналов измерительный мост 3 уравновешивается и о величине концентрации определяемого компонента в анализируемой смеси судят по положению указателя узла индикации 17.

Новое конструктивное выполнение регистрирующего логометрического прибора позволило существенно повысить точность устройства.

662982 з

Формула изобретения

Абсорбционный оптический анализатор смесей газов и жидкостей по авт. св. 391649 отличающийся тем, что, с целью повышеНия точности анализатора, он содержит после довательно соединенные измерительный мост с регулирующим элементом, вход которого подключен к оптическому датчику, усилитель и привод, выходы которого подключены к — узлу индйкации и к регулирующему элементу измерйтельного моста.
