Реферат

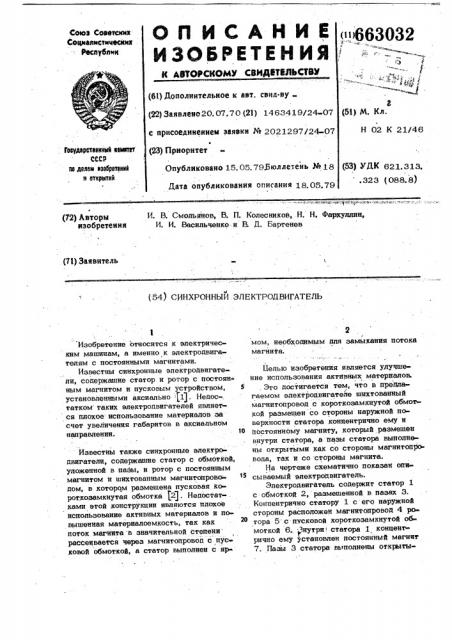

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

И аВТОУСИОМУ СВИДВТВЛЬ4:ТВМ

СОюз СОввтсних

Социалистнчесиия ттасаубамк

<,. 663032 (61) Дополнительное к авт. свил-ву (22) Заявлено 20. 07.70 (21) 1463419/24-07 г (5%) М. Кл.

Н 02 К 21/46 с присоединением заявки № 2021297/24-07 (23) Приоритет

Гюеударатеванвй квматет

СССР ав делам лзабрвтенлл я аткрапил

Опубликовано 15. 05. 793юллетень № 18 (53) Уйй(621.313. .323 (088.8) Дата опубликования описания 18.05.79 (72) Авторы изобретения

И. В. Смольянов, В. П. Колесников, H. H. Фархуллин, И. И. Васильченко и В. Q. Бартенев (71) Заявитель (54) СИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

Изобретение относится к электрическим машинам, а именно к электродвигателям с постоянными магнитами.

Известны синхронные электродвигатели, содержашие статор и ротор с постоян» ным магнитом и пусковым устройством, установленными аксиально (1). Недостатком таких электродвигателей является плохое использование материалов за счет увеличения габаритов в аксиальном направлении.

Известны также синхронные электро двигатели, содержашие статор с обмоткой, уложенной в пазы, и ротор с постоянным магнитом и шихтованным магнитопроводом, в котором размешена пусковая короткозамкнутая обмотка )2). Недостат . ками этой конструкции являются плохое использование активных материалов и повышенная материапоемкость, так как поток магнита в значительной степени рассеивается через магнитопровод с пусковой обмоткой, а статор выполнен с яр

2 мом, необходимым для замйкания потока магнита, 1

Целью изобретения является улучшение использования активных материалов. . Это достигается тем, что в предлагаемом электродвигателе шихтованный магнитопровод с короткозамкнутой обмоткой размешен со стороны наружной поверхйости статора концентрично ему и постоянному магниту, который размешен внутри статора, а пазы статора выполнены открытыми как со стороны магнитопфовода, так и со стороны магнита.

Иа чертеже схема гично показан описы ваемый электродвигатель.

Электродвигатель содержит статор 1 с обмоткой 2, размешенной в пазах 3.

Конпентрично статору 1 с его наружной стороны расположен магнитопровод 4 ротора 5 с пусковой короткозамкнутой обмоткой 6. внутри| статора 1 конпент рично ему становлен постояйный магнит

7. Пазы 3 статора вь|полнены открыты663032

Составитель .В. Трегубов )

Редактор А. Пейсоченко Техред О, Андрейко Корректор М. немчик

Заказ 2713/55 Тираж 856 Подписное

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ми как со стороны магнитопровода 4, гак и со стороны магнита 7, При подключении ствтора 1 к сети пусковая обмотка 6 при взаимодействии с полем статора создает пусковой мо мент, который разгоняет ротор 5 до подсинхронной частоты Врашения, В синхронном режиме постоянный маг нит 7 создает двигательный момент.

: Конструкция предлагаемого электродвигателя позволяет отказаться от ярма статора 1, так как магнитный поток за-. мыкается по магнитопроводу 4 ротора 5, Поток постоянною магнита 7 полностью спеплен с обмоткой 2 статора 1, и этим 1у повышается использование егo материала.

Устранение ярма сгатора и улучшение использования материала магнита позволяют уменьшить габариты двигателя и снизить его материалоемкость, вес и стоимость. щ

Формула изобретения

Синхронный электродвигатель, содержаший статор с обмоткой, уложенной в пазы и ротор с постоянным магнитом и шихгованным магнитопроводом, в котором рвзмешена пусковая «ороткоэамкнутая обмотка, отличаюши йся тем, что„с целью улучшения использования активных материалов, шихтованный магнитопровод с короткоэамкнутой обмот» кой размешен со стороны наружной поверхности статора конценгрично ему и постоянному магниту, который рвзмешен внутри статора, а пазы ста«ора выполнены открытыми как со стороны магнитопровода, так и со стороны магнита.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 201522, кл. 21d 16, 1967.

2. Балагуров В. А. и др. Электричес кие машины с постоянными магнитами.

М„Энергия", 1964,- с. 396»403.
