Формирователь импульсов
Иллюстрации
Реферат

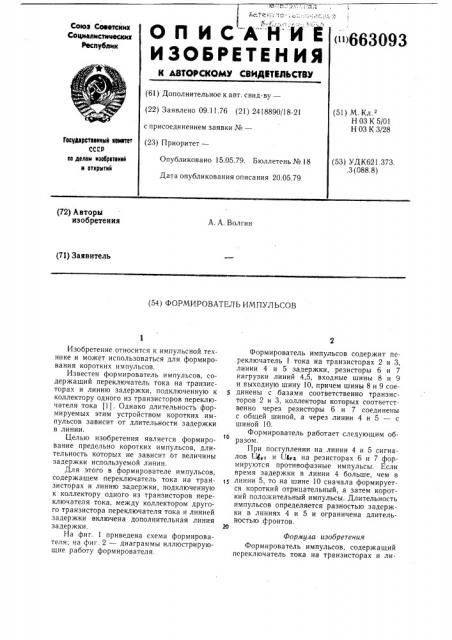

Союз Советских
Социал истииеских
Республик
ОПИСАИЗОБРЕТЕ ИЯ
«»663093
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.свид-ву— (22) Заявлено 09.11.76 (2!) 2418890/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл
НОЗ К5/01
Н 03 К 3/28
Государставнный квмктвт ссср по делам изоорвтвний н открытий
Опубликовано 15.05.79. Бюллетень № 18
Дата опубликования описания 20.05.79 (53) УДК621.373..3 (088.8) (72) Авторы изобретения
А. А. Волгин (71) Заявитель (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ
Изобретение относится к импульсной технике и может использоваться для формирования коротких импульсов.
Известен формирователь импульсов, содержащий переключатель тока на транзисторах и линию задержки, подключенную к коллектору одного из транзисторов переключателя тока (1). Однако длительность формируемых этим устройством коротких импульсов зависит от длительности задержки в линии.
Целью изобретения является формирование предельно коротких импульсов, длительность которых не зависит от величины задержки используемой линии.
Для этого в формирователе импульсов, содержащем переключатель тока на трайзисторах и линию задержки, подключенную к коллектору одного из транзисторов переключателя тока, между коллектором другого транзистора переключателя тока и линией задержки включена дополнительная линия задержки.
На фиг. 1 приведена схема формирователя; на фиг. 2 — диаграммы иллюстрирующие работу формирователя.
Формирователь импульсов содержит переключатель 1 тока на транзисторах 2 и 3, линии 4 и 5 задержки, резисторы 6 и 7 нагрузки линий 4,5, входные шины 8 и 9 и выходную шину 10, причем шины 8 и 9 соединены с базами соответственно транзисторов 2 и 3, коллекторы которых соответственно через резисторы 6 и 7 соединены с общей шиной, а через линии 4 и 5 — с шиной 10. то
Формирователь работает следующим образом.
При поступлении на линии 4 и 5 сигналов U4„i и UC>i на резисторах 6 и 7 формируются противофазные импульсы. Если время задержки в линии 4 больше, чем в
1 линии 5, то на шине 10 сначала формируется короткий отрицательный, а затем короткий положительный импульсы. Длительность импульсов определяется разностью задержки в линиях 4 и 5 и ограничена длительностью фронтов
Формула изобретения
Формирователь импульсов, содержащий переключатель тока на транзисторах и либб3093
uz1 о r z»r
Составитель А. Степанов
Редактор Н. Коган Техред О. Луговая Корректор В. Синицкая
Заказ 2726 59 Тираж 1059 Подписное
ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5
Филиал П П П «Патент», г. Ужгород, ул. Проектная, 4 пию задержки, подключенную к коллектору одного из транзисторов переключателя тока, отличающийся тем, что, с цельк1 формирования предельно коротких импульсов, длительность которых не зависит от величины задержки используемой линии, между коллектором другого транзистора переключателя тока и линией задержки включена дополнительная линия задержки.
Источники информации, принятые во внимание при экспертизе
1. «Phil i ps> Anlei tung 7mpulsg enerator РМ 570 стр. 95.
