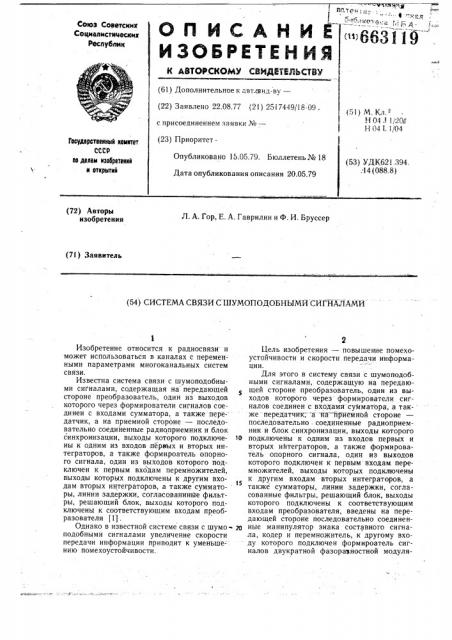

Союз Советских

Соцмалмствческих

Республик

К АВТОРСКОМУ СВйеДЕТЕДЬСТВУ (61) Дополнительное к авт.вид- ву— (22) Заявлено 22.08.77 (21) 2517449/18-09, с присоединением заявки №вЂ” (23) ПриоритетОпубликовано 15.05.79. Бюллетень № 18

Дата опубликования описания 20.05.79! (51) М. Кл. ! H 04 1/20//

h 041 1 04

Гасударственный нюмнтет

СССР аю делам нзебретеннй н юткрмтнй (53) УДК62! 394.. 14 (088.8) (72) Авторы изобретения

Л. А. Гор, Е. А. Гаврилин и Ф. И. Бруссер (71) Заявитель (54) СИСТЕМА СВЯЗИ С ШУМОПОДОБНЫМИ СИГНАЛАМИ

Изобретение относится к радиосвязи- и может использоваться в каналах с переменными параметрами многоканальных систем связи.

Известна система связи-с шумоподобными сигналами, содержащая на передающей стороне преобразователь, один из выходов которого через формирователи сигналов соединен с входами сумматора, а также передатчик, а на приемной стороне — последовательно соединенные радиоприемник и блок синхронизации, выходы которого подключе- 10 ны к одним из входов первых и вторых интеграторов, а также формироатель опорного сигнала, один из выходов которого подключен к первым входам перемножителей, выходы которых подключены к другим вхо15 дам вторых интеграторов, а также сумматоры, линии задержки, согласованннйе фильтры, решающий блок, выходы которого подключены к соответствующим входам преобразователя (Ц .

Однако в известной системе связи с шумо- 2о подобными сигналами увеличение скорости передачи информации приводит к уменьшению помехоустойчивости.

Цель изобретения — повышение помехоустойчивости и скорости передачи информации.

Для этого в систему связи с шумоподобными сигналами, содержащую на передающей стороне преобразователь, один из выходов которого через формирователи сигналов соединен с входами сумматора, а также передатчик, "а иа йриемной стороне— последовательно - соединенные радиоприемник и блок синхронизации, выходы которого подключены к одним из входов первых и вторых интеграторов, а также формирователь опорного сигнала, один из выходов которого подключен к первым входам перемножителей, выходы которых подключены к другим входам вторых интеграторов, а также сумматоры, линии задержки, согласованные фильтры, решающий блок, выходы которого подключены к соответствующим входам преобразователя, введены на передающей стороне последовательно соединенные манипулятор знака составного сигнала, кодер и перемножитель, к другому входу которого подключен формироатель сигналов двукратной фазоразностной модуля663119 з ции (ДФРМ), при этом к входам формирователя сигналов ДФРМ подключены соответствующие дополнительйые выходы преобразователя, другой дополнительный выход которого подключен к одному из входов манипулятора знака составного сигнала, к другому входу которого подключен выход сумма5 тора, а выход перемножителя подключен к входу передатчика, а на приемной стороне введены блок фазовых детекторов, декодер составных сигналов и декодер сигналов

ДФРМ, при этом другие выходы блока син- ie хронизации подключены через блок фазовых детекторов к входам сумматоров, выходы которых подключены к другим входам первых интеграторов непосредственно, а через лийий задержки к вторым входам перемножителей, причем выходы первых интеграторов через декодер составных сигналов подкл|очсны к входам согласованных фильтров, а вы оды других интеграторов через декодер сигналов ДФРМ подключены к дополнительным входам преобразователя, входы которого объединены с соответствующими . входами формирователя опорного сигнала, а к входам решающего блока подключены соответственно выходы согласованных фильтров, кроме того, формирователь опорного сигнала выполнен в виде объединенных по входу двух формирователей составных сигналов, выходы которых через последовательно соединенные сумматор и манипулятор знака подключены к входу кодера, причем 30 входы формирователей составных сигналов и другой вход манипулятора знака являются соответственно первым и вторым входами формирователя опорного сигнала, а выход кодера — выходом формирователя опорного сигнала.

<а чертеже приведена функциональная M схема предложенной системы связи с шумоподобными сигналами для шестнадцатипозиционной передачи.

Система связи с шумоподобными сигна"лами содержит на передающей стороне преобразователь 1, формирователи 2 сигналов, 40 формирователь 3 сигналов ДФРМ, сумматор 4, манипулятор 5 знака составного сигнала, кодер 6, перемножитель 7 и радиопередатчик 8, а на приемной стороне радиоприемник 9, блок IO синхронизации, 4s блок 11 фазовых детекторов, сумматоры 12, первые интеграторы 13, декодер 14 составных сигналов, согласованные фильтры 15, решающий блок 16, формирователь 17 опорного сигнала, который состоит из формирователей 18 составных сигналов, сумматор 19, манипулятора 20 знака и кодера 21, а также линии 22 задержки, перемножителй 23, вторые интеграторы 24, декодеры 25 сигналов

ДФРМ и преобразователь 26.

Система связи с шумоподобными сигна- ss лами работает следующим образом.

Двоичная информация поступает на вход преобразователя 1, который преобразует входную последовательность к четырехразрядному параллельному коду, причем каждый разряд кода образует свой двоичный подканал. Преобразованная информация с третьего и четвертого подканалов преобразователя 1 поступает на формирователь 3 сигналов ДФРМ, который устанавливает фазу поднесущий в одно из четырех состояний О, —, л, — в соответствии с кодом

Грея. Знак символа на выходе второго подканала преобразователя 1 определяет структуру шумоподобного сигнала; вырабатываемого формирователями 2. С выходов формирователей 2 через сумматор 4 шумоподобный си гнал псевдослучайной последовательности (ПСП) поступает на манипулятор 5 знака составного сигнала, который устанавливает cto знак в соответствии со знаком символа на выходе первого подканала преобразователя !. С целью исключения потерь информации о знаке ПСП и фазе поднесущей ПСП с выхода манипулятора 5 знака составного сигнала перекодируется кодером

6 и поступает на вход перемножителя 7, на второй вход которого подается сигнал с выхода формирователя 3 сигналов ДФРМ.

Фазоманипулированный сигнал с выхода перемножителя 7 подается на вход радиопередатчика 8.

На приемной стороне выход радиоприемника 9 подключен к входу блока 10 синхронизации, предназначенного для поиска зоны многолучевого рассеяния и подстройки системы под энергетически наиболее сильные ее участки. Выходы блока 10 синхронизации, число которых соответствует кратности многолучевого разнесения, подключейы к входу блока 11 фазовых детекторов.

Квадратурные выходы фазовых детекторов блока 11 поступают на сумматоры 12, в которых происходит суммирование энергйи при ходящих лучей для последующей обработки. Первые интеграторы 13 производят ин. тегрирование входного сигнала на длитель ности элемента ПСП. Результат интегрирования подается на декодер составных сигналов 14. На выходе декодера 14 составных сигналов восстанавливается структура и знак передаваемой ПСП, оптимальная обработка которой происходит в согласованных фильтрах 15. Отклики согласованных фильтров 15 обрабатываются решающим блоком

16, причем выходы последнего яляются одновременно выходами первого и второго двоичных подканалов и поступают на входы преобразователя 26 и формирователя 17 опорного сигнала. Выход второго двоичного подканала включает соответствующий знаку второго подканала формирователь 18 составных сигналов, связанный с входом сумматора 19, а первый подканал управляет работой манипулятора 20 знака. Поскольку на передающей стороне ПСП перекодируется, то в формирователе 17 опорного сигналаосуществляется аналогичная операция коде663119

Формула изобретения

5 ром 21. Сформированный таким образом опорный сигнал поступает на входы перемножителей 23. Поскольку опорный сигнал вырабатывается после обработки на длительности посылки, на вторые входы певемно- жителей 23 поступает задержанный на длительность йосылки сигнал с линий 22 задерж- ки. Далее производится интегрирование результата перемножения на длительности по - сылки вторыми интеграторами 24 и выделение информации в третьем и четвертом двоичных подканалах с помощью декодера 25 сигналов ДФРМ. Выходы всех двоичных подканалов подключены к входам преобразователя 26.

Сформированный таким образом сигнал позволяет увеличить скорость передачи- и гформации и упростить аппаратуру за счет уменьшения числа формирователей сложного сигнала на передаче и согласованных фильтров на приеме, причем помехоустойчивость предлагаемой системй будет выше, чем в прототипе, в случае шестнадцатйпози- 2о ционной передачи, за счет того, что выбор сигналов будет осуществляться не из восьми"= зашумленных выходов, а из двух.

1. Система связи с шумоподобными сигналами, содержащая на передающей стороне преобразователь, один из выходов которого через формирователи сигналов соединен с входами сумматора, а также передатчик, а на приемной стороне — последовательно соединенные радиоприемник и блок синхронизации, выходы которого подключены к одним из входов первых и вторых интеграторов, а также формирователь опорного сигнала, один из выходов которого подключен к первым входам перемножителей, выходы которых подключены к другим входам вторых интеграторов, а также сумматоры, линии задержки, согласоваяные фильтры, решающий блок, выходы которого подключены к 4О соответствующим входам преобразователя, отличающаяся тем, что с целью повышения помехоустойчивости передачи информации, 6 в нее введены на передающей стороне последовательно соедмаенные манипулятор знака составного сигнала, кодер и перемножитель, к другому входу которого подключен формирователь сигналов двукратной фазоразностной модуляции (ДФРМ), при этом к входам формирователя сигналов ДФРМ подключены соотвутствувщие дойолнительные выходы преобразователя, другой дополнительный выход которого подключен к од-ному из входов манипулятора знака составного сигнала, к другому входу которого подключен выход сумматора, а выход перемножителя подключен к входу передатчика, а на приемной стороне введены блок фазовых детекторов, декодер составных сигналов и декодер сигналов ДФРМ, при этом другие выходы блока синхронизации подключены через блок фазовых детекторов к входам сумматоров, выходы которых подключены к другим входам первых интеграторов непосредственно, а через линии задержки к вторым входам перемножителей, причем выходы первых интеграторов через декодер составных сигналов подключены к входам согласованных фильтров, а выходы других интеграторов через декодер сигналов

ДФРМ подключены к дополнительным входам преобразователя, входы которого объединены с соответствующими входами формирователя опорного сйгнала, а к входам решающего блока подключены соответственно выхода согласна ййых фильтров.

2. Система, отличающаяся тем, что формирователь опорного сигнала выполнен в виде объединенных по входу двух формирователей составных сигналов, выходы которых через последбвательно соединенные сумматор и.маннпу3 й1 Ор знака подключены к входу кодера, причем входы формирователей составных сигналов и другой вход манипулятора знака являются соответственно первым и вторым входами формирователя опорного сигнала, а выход кодера — выходом формирователя опорного сигнала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 428564, кл. Н 04 J 1/00. 1971.
