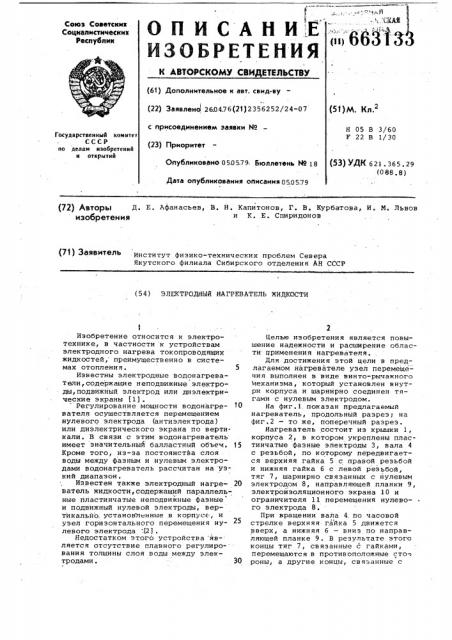

ОПИСАНИЁ

ИЗОБРЕТЕНИЯ

Союз Соаетския

Социалистичесиик

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 260476(21) 2356252/24-07 (51)м. к, с присоединением заявки ¹

Н 05 В 3/60

F 22 В 1/30

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 050579- Бюллетень Н9 18

Дата опубликования описания 0505,79 (53) УДК 621. 365.29 (088. 8) (72) АВтОрЫ Д. Е. Афанасьев, В. H. Капитонов, Г. В. Курбатова, И. М. Львов изобретения и К. Е. Спиридонов (71) 3assweav Институт физико-технических проблем Севера

Якутского филиала Сибирского отделения AH СССР (54) ЭЛЕКТРОДНЫЙ НАГРЕВАТЕЛЬ ЖИДКОСТИ

1

Изобретение относится к электротехнике, в частности к устройствам электродного нагрева токопроводящих жидкостей, преимущественно в системах отопления. 5

Известны электродные водонагреватели, содержащие неподвижные электроды,подвижный электрод или диэлектрические экраны (1).

Регулирование мощности водонагре- 10 вателя осуществляется перемещением нулевого электрода (антиэлектрода) или диэлектрического экрана по вертикали. В связи с этим водонагреватель имеет значительный балластный объем. 15

Кроме того, из-за постоянства слоя воды между фазным и нулевым электродами водонагреватель рассчитан на узкий диапазон °

Известен также электродный нагре- 20 ватель жидкости, содержащий параллельL ные пластинчатые неподвижные фазные и подвижный нулевой электроды, вертикально, установленные в корпусе", и узел горизонтального перемещения нулевого электрода .(2).

Недостатком этого устройства является отсутствие главного регулиро- вания толщины слоя воды между электродами. 30

Целью изобретения является повышение надежности и расширение области применения нагревателя, Для достижения этой цели в предлагаемом нагревателе узел перемещения выполнен в виде винто-рычажного

Механизма, который установлен внутри корпуса и шарнирно соединен тягами с нулевым электродом.

На фиг.1.показан предлагаемый нагреватель, продольный разрез; на фиг.2 — то же, поперечный разрез.

Нагреватель состоит из крышки 1, корпуса 2, в котором укреплены пластинчатые фазные электроды 3, вала 4 с резьбой, по которому передвигается верхняя гайка 5 с правой резьбой и нижняя гайка 6 с левой резьбой, тяг 7, шарнирно связанных с нулевым электродом 8, направляющей планки 9, электройзоляционного экрана 10 и ограничителя 11 перемещения нулевого электрода 8.

При вращении вала 4. по часовой стрелке верхняя гайка 5 движется вверх, а нижняя 6 — вниз по направляющей планке 9. В результате этого концы тяг 7, связанные с гайками, перемещаются в противоположные сто-. роны, а другие концы, связанные с

663133

Формула изобретения

10. Составитель Н. Писаревская

Редакто И.Шубина Техред О. Андрейко Корректор М. Пожо

Заказ 2730/61 Тираж 943 " Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ПЛП Патент, г.ужгород, ул.Проектная,4 нулевым электродом 8, перемещают- последний по горизонтали, увеличивая толщину слоя воды, что повышает омическое сопротивление воды и приводит к уменьшению мощндсти нагревателя.

При вращении вала 4 против часовой стрелки нулевой электрод 8 приближается к фазным электродам 3, и мощность нагревателя увеличивается;

Надежность предлагаемого нагрева"-теля-"повышается за счет устранения воэможности возникновения короткого l замыкания между фаэными и нулевым электродами, путем применения ограничителей и обеспечения равномерного распределения тока нагрузки по по" верхности электродов во всем диапазоне регулирования.

Регулирование мощности путем изменения толщины слоя воды между электродами .по горизонтали при пластинчатой форме электродов позволяет получить номинальную мощность водонагревателя при широком диапазоне изменения удельного сопротивления воды, при этом отношение верхнего и нижнего пределов диапазона равно отношению максимального расстояния между нулевым и фаэным электродами к минимальному.

Электродный нагреватель жидкости, содержащий параллельные пластинчатые неподвижные фазные и подвижный нулевой электроды, вертикально установленные в корпусе, и узел горизонтального перемещения нулевого электрода, о тл и ч а ю шийся тем, что, с . целью повышения надежности и расширения области применения нагревателя, узел перемещения выполнен в виде винторычажного механизма, который установлен внутри корпуса и шарнирно соединен тягами с нулевым электродом.

Источники информации, принятые во внимание при экспертизе

1. Матко П,М. и др. Электротеплоснабжение, М., Энергия, 1971, с.105-111, 2. То же, с.136.
