Изобретение относится к области квантовой электроники и может быть использовано при разработке электроразрядных газовых лазеров с быстрой продольной прокачкой рабочего газа.

Известны электроразрядные газовые лазеры, в которых электрический разряд для.возбуждения рабочего газа поддерживается в быстром потоке это- 10 го газа.

Известен также электроразрядный газовый лазер, содержащий разрядную

:камеру с цилиндрическим корпусом, расположенные вблизи оси камеры элек- 15 троды и торцовые зеркала. В этом ла" зере рабочий газ прокачивается с околозвуковой скоростью вдоль оси разрярядной камеры и совмещенного с ней

:резонатора. Однако рабочее давление 20 такого лазера ограничено развитием неустойчивостей разряда, что не позволяет получить большую удельную выходную мощность. Кроме того, для работы указанного лазера необходим гро- 25 моздкий источник прокачки рабочего газа, что усложняет его конструкцию.

Целью изобретения является увеличение удельной мощности и упрощение конструкции лазера. Это достигается тем, что корпус разрядной камеры. предлагаемого лазера выполнен в виде по крайней мере одной вихревой самовакуумирующейся трубы.

Вихревая труба может содержать концевые выхлопные диффузоры, торцо" вые диски которых совмещены с элек"- тродами.

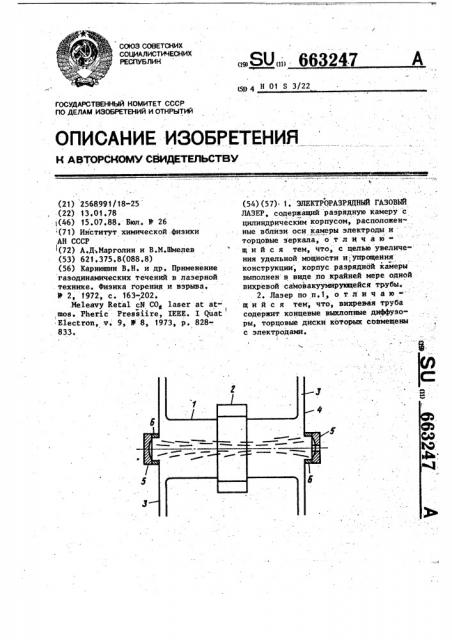

На чертеже схематично показан опийвае лазер ° 40

Лазер содержит вихревую трубу, включающую в себя цилиндрический кор-. пус 1, блок 2 входных тангенциальных сопл и концевые выхлопные диффузоры

3 с торцовыми дисками 4. В последних закреплены зеркала 5 оптического ре» зонатора и кольцевые электроды 6 для поддержания электрического разряда.

Лазер работает следующим образом.

Рабочий газ под давлением около

10 атм поступает в разрядную камеру через блок 2 входных тангенциальных сопл. Внутри разрядной камеры газ интенсивно вращается, что приводит к

его мощному турбулентному перемешиванию с образованием в приосевой зоне холодного газа пониженного давления.

В этой зоне поддерживается устойчивый разряд, приводящий к колебательному возбуждению рабочих молекул, энергия которого при помощи зеркал 5 оптического резонатора преобразуется в лазерное излучение. Отработанный газ выбрасывается в атмосферу через выхлопные диффузоры 3, 1

Данное техническое решение, благо даря совмещению разрядной камеры с вихревой самовакуумирующейся трубой» позволяет увеличить давление рабочего газа в разряде вплоть до атмосферного а также повысить удельные характеристики лазера. Например, при использовании в качестве рабочего газа

СО может быть получен удельный вклад мощности до 300 Вт(смз . Кроме того, сильное охлаждение рабочего газа в области разряда позволяет эффектИвно использовать СО в качестве рабочего.. газа g дополнйтельно увеличить выходную мощность. Отсутствие отдельного средства прокачки рабочего газа упрощает конструкцию лазера.
