Способ электрохимической обработки презиционных деталей

Способ электрохимической обработки презиционных деталей

Иллюстрации

Показать все

Реферат

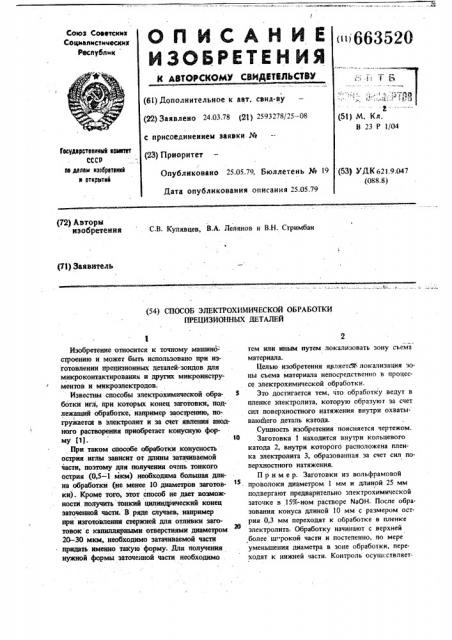

Союз Советских

Социалистических

Республик

< 66352О (б1) Дополнительное к авт. свил-ву (22) Заявлено 24 о3.78 (Я) 2593278/25 — 08 с присоединением заявки № (2З) Приоритет

t-"--(511 М. Кл.

В 23 Р 1/04

Гасударственная неинтет

СССР пе делам неебретеннй н открытий

Опубликовано 25.05.79. бюллетень Ж 19

Дата опубликования описания 25.05.79 (53) УДЫ 621.9.047 (088.8) (72) Автори изобретения

С,В. Кулявцев, В.А. Лелянов н В.Н. Стримбан (Tl) Заявитель (54) СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ

ПРЕЦИЗИОННЫХ ДЕТАЛЕЙ

Изобретение относится к точному машино= строению и может быть использовано при изготовлении прецизионных деталей-зондов для микроконтактирования и других микроинструментов и микроэлектродов.

Известны способы электрохимической обработки игл, при которых конец заготовки, под- лежащий обработке, например заострению, по1 гружается в электролит и за счет явления анодного растворения приобретает конусную форму fl).

16

При таком способе обработки конусность острия иглы зависит от длины затачиваемой части, поэтому для получения очень тонкого острия (0,5 — 1 мкм) необходима большая длина обработки (не менее 10 диаметров заготовки). Кроме того, этот способ не дает возможности получить тонкий цилиндрический конец заточенной части. В ряде случаев, например прн изготовлении стержней для отливки заготовок с капиллярными отверстиями диаметром

20 — 30 мкм, необходимо затачиваемой части придать именно такую форму. Для получения нужной формы заточенной части необходимо

2 тем или иным путем локализовать зону съема материала.

Целью изобретения являет локализация зоны съема материала непосредственно в процессе электрохимической обработки.

Это достигается тем, что обработку ведут в пленке электролита, которую образуют за счет снл поверхностного натяжения внутри охватывающего деталь катода.

Сущность изобретения поясняется чертежом.

Заготовка 1 находится внутри кольцевого катода 2, внутри которого расположена пленка электролита 3, образованная за счет снл поверхностного натяжения.

Пример. Заготовки нз вольфрамовой проволоки диаметром 1 мм и длиной 25 мм подвергают предварительно электрохимнческой заточке в 15 -ном растворе NaOH. После образования конуса длиной 10 мм с размером острия 0,3 мм переходят к обработке в пленке электролита; Обработку начинают с верхней более ш. рокой части и постепенно, по мере уменьшения диаметра в зоне обработки, переходят к нижней части. Контроль осуществляет.

3 663520 " 4 ся при помощи микроскопа МБС вЂ” 2 при увели- ной части: конической, в том числе с переменной чении в 56 раз. В результате обработки полу- и обратной конусностью, цилиндрической и дручают цилиндрический конец иглы диаметром гимн формами тел вращения.

0,02 мм и длиной 1,5 мм.

Обработка острия иглы в пленке злектроли- 5 Формула изобретения та позволяет локализовать зону анодного рас- творения и довести диаметр поперечного сече- Способ электрохимической обработки преци. ния заготовки в любом ее месте до нужной зионных деталей, типа игл, в среде электроли.величины. Путем последовательной обработки та, отличающийся тем, что, с отдельных участков иглы. можно придать острию тв целью локализации зоны съема материала, обтребуемую форму. Для сброса продуктов анод- работку ведут в пленке электролита, которую ного растворения н восстановления пленки образуют за счет сил поверхностного натяжения кольцевой катод периодически погружают s ван- внутри охватывающего деталь катода. ну с электролитом. Источники информации, принятые во внимаИспользование предлагаемого способа электро- 15 ние при экспертизе химической заточки металлических игл позволит 1. Мороз И.И. и др. Электрохимическая обс помощью простого и доступного метода полу- работка металлов. M., "Машиностроение", 1969, чать иглы с практически любой формой заточен- с. 146-147.

Составитель Е. Ганелнна

Техред К.Гаврсв Корректор И. Муска

Редактор Т. Клюкина (Заказ 2852/10

Тираж 1221 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Payiaacaa наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектнал, 4
