Реферат

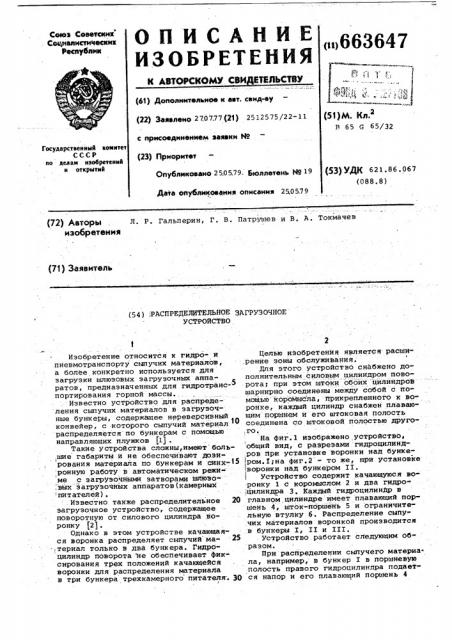

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЗЬСТВУ

Сеюэ Советских

Сааралнстнйескнх

Реслублнк

«i>663647 (бт) Дополннтелъное к авт. свнд-яу (22) Заявлено 270777 (21) 2512575/22-11 (53)М, Кл.2

R 65 G б5/32 с прнсоеднненнем заявки М

Государственный кон нтет

СССР по делан нвобретеннй н открытнй (23) Прнорнтет ($Q) УДЯ 621.8б.Об7 (088.8) Опубликовано 25.05.79. Бюллетень Hо 19

Дата о у описания 25057 9 (72) AITOpbl 3I. P. Гальперин, Г. В. Патрушев и B. A. Токмачев изобретения (71) Заявитель (54) 1РАСПРЕДЕЛИТЕЛЬНОЕ ЗАГРУЗОЧНОЕ

УСТРОЙСТВО

Изобретение относится к гидро- и пневмотранспорту сыпучих материалов, а более конкретно используется для загрузки шлюзовых загрузочных аппаратов, предназначенных для гидротраиспортирования горной массы.

Известно устройство для распределения сыпучих материалов в загрузочные бункеры, содержащее нереверсивный конвейер, с которого сыпучий материал распределяется по бункерам с помощью направляющих плужков jl) .

Такие устройства сложны, имеют боль.шие габариты и не обеспечивают дозн рования материала по бункерам и синх->Э ронную работу в автоматическом режи-ме с загрузочными затворами шлюзовйх загрузочных аппаратов (камерных питателей) .

Известно также распределительное 2О загрузочное устройство, содержащее поворотную от силового цилиндра воронку (2) .

Однако в этом устройстве качающаяся воронка распределяет сыпучий ма- 2э

-,териал только в два бункера. Гидроцилиндр поворота ъе обеспечивает Фиксирования трех положений качающейся воронки дпя распределения материала в три бункера трехкамерного питатедя. 30

Целью изобретения является расши,рение зоны обслужиВания.

Для этого устройство снабжено дополнительным силовым цилиндром поворота при этом штоки обоих цилиндроВ шарнирно соединены между собой с помощью коромысла, прикрепленного к воронке, каждый цилиндр снабжен плавающим поршнем и его штоковая полость соединена со штоковой полостью друго, го.

На фиг. 1 изображено устройство, общий вид, с разрезами гидроцилинд.ров при установке воронки над бунке ром.У;на фиг.2 - то же, при установке воронки над бункером II, Устройство содержит качающуюся воронку 1 с коромыслом 2 и два гидро, цилиндра 3. Каждый гидроцилиндр в главном цилиндре имеет плавающий поршень 4, шток-поршень 5 и ограничительную втулку б. Распределение сыпучих материалов воронкой производится в бункеры Is II u III

Устройство работает следующим образом.

При расйределении сыпучего матерна* ла, например, в бункер I в поршневую полость правого гидроцилиндра подается напор и его плавающий поршень 4

3 . .. 663647 4 со шток-поршнем 5 иэ крайнего право- напора производится в поршневую пого положения передвинется в крайнее лость левого гидроцилиндра. левое положение, при этом рабочая Предлагаемое устройство расширяет жидкость из штоковой полости правого область применения качающейся воронгидроцилиндра переходит в штоковую ки для распределения сыпучих материаполость левогб гиЦроцилиндра; а "из- лов до трех бункеров, может дсэиролишняя — в маслосистему. Одновременно э вать материал и синхронно работать в фэ поршневой полости левого гида и-, .: автоматическдм режиме с загрузочными линдра рабочая жидкость отводится на эатворамн камерных аппаратов для гндслив. При движении влево шток-поршня ротранспортнрования горной массы. 5 правого гидроцилий) ра повб9ачнвается коромысло 2 вместе с воронкой 1. >0 Формула изобретения

В свою очередь, коромысло 2 воздейст- " " Распределительное загрузочное уст" " вует на шток-поршень левого гФц@оци ройство, содержащее поворотную от линдра и лередвйнет его в крайнее ле- силового"цнлйндра воронку, о т л нвое nonoaeiise. Плавающий поршень ле- ч à ю щ е е с я тем ; что, с целью ного гндроцнлнидра может занять произ- 3ф расширения зоны обслужнванйя, оно вольное положение. -.. - .:: : " снабжено-Жлолннтельным силовым циПри расиределеиии сыпучего матерна« линдром повор6та,-урн этом штоки обола в бункер хх подача напора проиэ» их цилиндров шарйнрно соединены меж- . водится одновременно в йгоксвые по-, . ду еобой с помощьв коромысла, прилости "обоих гидроциййидрЬв,=Ж их нори-;ф крепленного к воронке, каждый цилиндр невые нолб@ти соединявтсн со сливом, снабжен йлавающва,норюнем и его штб. в этом случае плава ааие порайи 4 уста- новая цветь:соелрюена со штоковой . навлнвавтся у та бе огранйчи йльийж полостьй",4 5ужж. втулок 6; фиксируя шток-поршйи 5 в .-. нсточнйнм информации, принятйе во рдм илжениис цодМе устанав- 25 Вйй йМ аеутнзе лававт. воронку 1 над бункером ХХ (см. 1 . Автерсйее e éèäàãåëüñòâî 9315672, Фиг . 2)i- ...... ..." - ...:Кл. В 65 6 65/ÇÅ 11969..

Устайовка воронки 1 над бункером .. 2. "ГиМрофоЩыча и транспорт, :ХХХ жуществлйется аналогичным cfloQo . ".раздел Зарубежная техника ., ст. . Вер-

"бам, что и при установке над бунке- . тнкальный камерный пйтатель шлюзового ром Х, только в этом случае подача - . типа . И.," 1962, с. 16-17, рис. 16. бб3647
