Способ обжига цементного клинкера во вращающейся печи

Способ обжига цементного клинкера во вращающейся печи

Иллюстрации

Показать все

Реферат

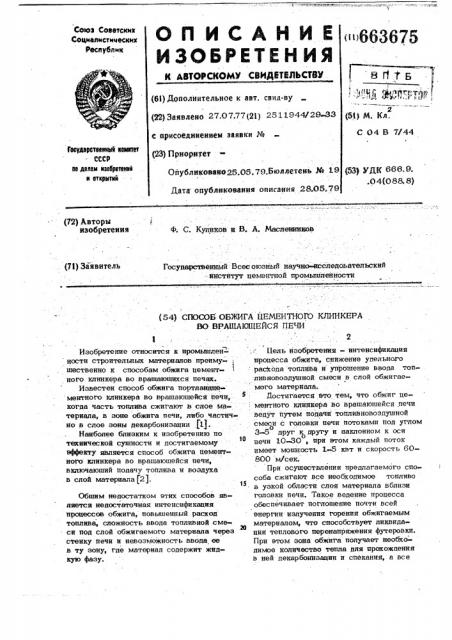

О П И С А Н И Е (иф66З

ИЗОБРЕТЕН ИЯ

Союз Советсннк

Соцналмстнчесннк

Ресяублнн (ц дополнительное к авт. свил-ву

2 (51) М. Хл. (22) Заявлено 27.07.77(21) 251 L944//29-33 с присоединением заявки №

Гевудервтееееые авиетет

СССР ее девам изевретееей я еткрмтий

{23) Приоритет

Ойубликоваио26.05.79.Бюллетень Ю <9 (5Э) фтДК б68.9. .0 4(088. 8) Дата опубликования описания 28.08.79 (72) Авторы изобретения

Ф. С. Куликов и В. A. Масленннюв

Государственный Всесоюзный научно-нсследоьательский

-. институт цементной промышленности (73} Заявитель (54) СПОСОБ ОБЖИГА UENEHTHOIO КЛИНКЕРА

ВО ВРАШАЮШЕЙСЯ ПЕЧИ

Изобретение относится к промышлен ности строительных материалов преимущественно к способам обжига цементного клинкера во врашаюшихся печах.

Известен способ обжига портланцце ментного клинкера во вращающейся печи, когда часть топлива сжигают в слое материала, в зоне обжига печи, либо частично в слое зоны декарбонизации (1).

Наиболее близким к изобретению по технической сушности и достигаемому ффекту является способ обжига цементного клинкера во вращающейся печи, включающий подачу топлива и воздуха в слой материала (2), Общим недостатком этих способов является недостаточная интенсификация процессов обжига, повышенный расход топлива, сложность ввода топливной сме« си под слой обжигаемого материала через стенку печи и невозможность ввода ее в ту зону, где материал содержит жидкую фазу.

Цель изобретения - интенсификация процесса обжига, снижение удельного

: расхода топлива и упрошение ввода топливновоздушной смеси в слой обжигаемого материала.

Постигается это тем, что обжиг це: ментного клинкера во вращающейся печи ведут путем подачи топливновоздушной смеси с головки печи потоками под углом о

3-5 друг к другу и наклонном к оси о печи 10-30, цри этом каждый поток имеет мощность 1-5 квт и скорость 60800 м/сек.

При осуществлении предлагаемого способа сжигают все необходимое топливо

15- в узкой области слоя материала вблизи головки печи. Такое ведение процесса обеспечивает поглощение почти всей энергии излучения горения обжигаемым материалом, что способствует ликвидации теплового перенапряжения футеровки.

При этом зона обжига получает необхо:димое количество тепла для прохождения в ней декарбоннзации и спекания, а все

663675 шается в 2,4-2,7 раза по сравнению с известным способом, удельный расход топлива при этом снижается на 20-30%, Наличие восстановительно-окислитель5 ной среды в слое обжигаемого материала позволяет создать условия для отгонки из обжигаемого материала щелочей, серы и других химических соединений, поэтому предлагаемый способ создает воэможЮ ность обжигать высокьщелочяые сырьевые:

lматериалы, а также сырьевые материалы с ценными редкими составляющими. о изобретения

Формула

Способ обжига цементного клинкера во вращающейся печи, включающий подачу топлива и Воздуха в слой материа ла, отличающийся тем, что, с целью интенсификации процесса обжига, снижения удельного расхода топлива и упрощения ввода топливновоздушной eMe-. си в слой обжигаемого материала, топ+ ливновоздуш ную смесь йодают с головки о печи потоками под углом 3-5 друг к о другу и наклоном к оси печи 10««30, при этом каждый поток имеет мощность

1-5 квт и скорость 60-800 м/сек.

30 е

Источники информации, принятые во внимание при экспертизе ппостанство печи эа этой зоной превращается в зону подготовки материала, где он нагревается не выше 800 С.

Таким образом, в предлагаемом способе вращающаяся печь так тепловой агфегат имеет три технологические зоны: подготовительную, зону обжига и зону охлаждения. Углы наклона потоков 3-, их скорость 60-800 м/сек и мощность каждого потока 1-5 квт обесйечивает в своей совокупности Оптимальные усло: вия для плавного входа потоков топливно" воэдушной смеси в слой обжигаемого . материала и предотвращают его смеше ние, пыление, сдувание, подавляется

" клинкерйое пыление.Предложенный способ обжига цементного клинкера во вращающейся печи осу ществляют следующим образом. - Топливновоздушную смесь подают с . помощью многосопловых форсунок известной конструкции потоками под углом о

Э друг к другу при угле наклона к оси о печи 30, при этом каждый поток имел мощность 1 квт, Скорость истечения топливновоздушной струи составила 800 м/сек.

Температура материала в зоне обжига достигает 1800 С при этом темцератуФ О ра футеровки не превышает 1600 С.

При обжиге сырьевой смеси, включающей извеслйк и песок, получают высокоалитовый клинкер (содержание C G составляет 79,9% вес), При обжиге обычных портландцементных сырМвых .шихт по предлагаемому способу обжига производительность печи повы1. Авторское свидетельство СССР № 499237, кл. С 04 в 7/44, 1973.

2. Авторское сВидетельство СССР № 382590, кл. С 04 в 7/44, 1971.

Составитель A. Кулабукова

Редактор Е. Гончар Техред О. Андрейко Корректор С. Шекмар

Заказ 2914/19 Тираж 701 ° Подписное

ЦНИИПИ Государственного. комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 l

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4
