Реферат

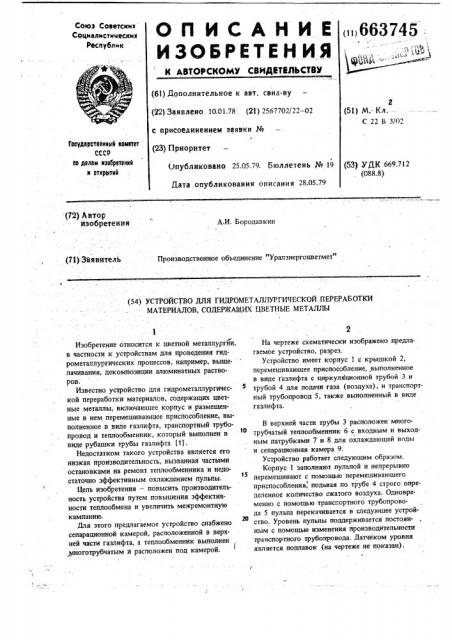

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВМ

«» 663745 .

Союз Советскик

Социалистимескик

Республик (61) Дополнительное к авт. свиа-ву (22) Заявлено 10.01.78 . (21) 2567702/22 — 02 с присоединением заявки № (23} Приоритет

2 (51) М. Кл.."

С 22 В 3/02

Гооударствеиный комитет

СССР оо делам нзооретеннй н открытий с

Опубликовано 25.05,79. Бюллетень № 19 (53) УДК 669 712 (088.8) Дата опубликования описания 28.05.79 (72) Автор изобретения

А.И. Бородавкин (71) Заявитель

Производственное объединение "Уралэнергоцветмет" (54) УСТРОЙСТВО ДЛЯ ГИДРОМЕТАЛЛУРГИЧЕСКОЙ ПЕРЕРАБОТКИ

МАТЕРИАЛОВ, СОДЕРЖАЩИХ ЦВЕТНЫЕ МЕТАЛЛЫ

Изобретение относится к цветной металлургйи, в частности к устройствам для проведения гидрометаллургических процессов, например, выщелачивания, декомпозиции алюминатных растворов.

Известно устройство для гидрометаллургической переработки материалов, содержащих цветные металлы, включающее корпус и размещенные в нем перемешивающее приспособление, выполненное в виде газлифта, транспортный трубопровод и теплообменник, который выполнен в виде рубашки трубы газлифта (1).

Недостатком такого устройства является его низкая производительность, вызванная частыми остановками на ремонт теплообменника и недостаточно эффективным охлаждением пульпы.

Цель изобретения — повысить производительность устройства путем повышения эффективности теплообмена и увеличить межремонтную кампанию.

Для этого предлагаемое устройство снабжено сепарационной камерой, расположенной в верхней части газлифта, а теплообменник выполнен

l многотрубчатым я расположен под камерон.

На чертеже схематически изображено предлагаемое устройство, разрез.

Устройство имеет корпус 1 с крышкой 2, перемешнваюшее приспособление, выполненное в вице газлифта с цнркуляцнонной трубой 3 и трубой 4 для подачи газа (воэдуха), и транспортный трубопровод 5, также выполненный в виде газлнфта.

В верхней части трубы 3 расположен многотрубчатый тенлообменник 6 с входным и выходным патрубками 7 и 8 для охлаждающей воды и сепарационная камера 9.

Устройство работает следующим образом.

Корпус 1 заполняют пульпой и непрерывно перемешивают с помощью перемешнваюшего приспособления, подавая по трубе 4 строго определенное количество сжатого воздуха. Одновременно с помощью трансгортного трубопровода 5 пульпа перекачивается в следующее устройство. Уровень пульпы поддерживается постоянным с помощью изменения производительности транспортного трубопровода. Датчиком уровня является поплавок (на чертеже не показан).

663745

1ак как производительность перемешиваюшего йриспособления значительно выше производи тмьности транспортного, а верхний срез распределительной камеры 9 теплообменника 6 распо ложен вьппе максимального уровня пульпы в корпусе, то при сливе пульпы из трубы 3 в распределительной камере 9 уровень пульпы ста новится выше уровня пульпы.во всем устройстве. В камере 9 пройсходит отделение воздуха от пульпы. В результате пульпа, свободная от воздуха, самотеком сливается в корпус 1 через трубки теплообменника 6, где и происходит теплообмен между пульпой и водой, поступающей в теплообменник 6 через патрубок 7 и сливающейся через патрубок 8. 1S

Малые линейные размеры и размещение теплообменника с распределительной камерой в верхней части циркуляционного устройства дает возможность чистить его периодически, не останавливая аппарат на ремонт.

Этим достигается повышение эффекта охлаждения, снижение трудоемкости при чистке теплообменника и увеличиваются межремонтные сроки.

Формула изобретения

Устройство для гидрометаллургической переработки материалов, содержащих цветные металлы, включающее корпус и размещенные в нем перемешиваюшее приспособление, выполненное в виде газлифта, транспортный трубопровод и теплообменник, о,т л и ч а ю ш е е с я тем, что, с целью повышения производительности, в верхней части газлифта.размещена сепарационная камера, а теплообменник выполнен многотрубчатым и расположен под камерой.

Источники информации, принятые во внимание при экспертизе

1. Основы металлургии. Под ред. Стригина И.А.

М., "Металлургия", т. Vll. 1975. с. 572.
