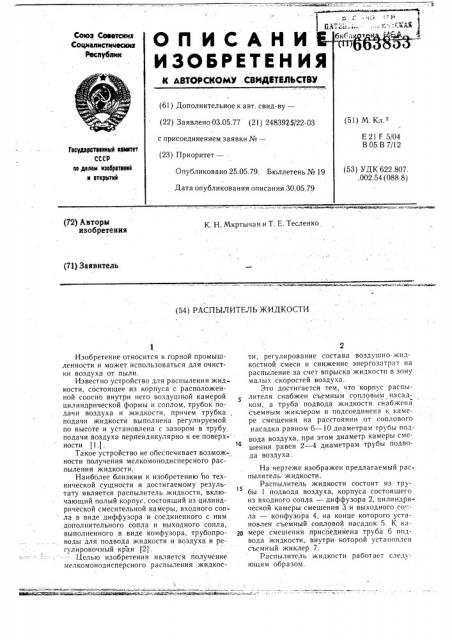

Реферат



Союз Саевтских

Социалистииеских

Реслублик

Оп ИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт. свид-ву—

) М, Кл. (22) Заявлено 03.05.77 (2! ) 2483925/22-03 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.05.79. Бюллетень №

Дата опубликования описания 30.05.79

Е 21 F 5/04

В 05 В 7/12

Гесударетееииый кеиитет ссср ао делам изебретеиий и еткрьтий

) УДК 622.807. .002.54 (088.8) (72) Авторы изобретения

К. Н. Мкртычан и Т. E. Тесленко (71) Заявитель (54) РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Изобретение относится к горной промышленности и может использоваться для очистки воздуха от пыли.

Известно устройство для распыления жидкости, состоящее из корпуса с расположенной соосно внутри него воздушной камерой цилиндрической формы и соплом, трубок подачи воздуха и жидкости, причем трубка подачи жидкости выполнена регулируемой по высоте и установлена с зазором в трубу подачи воздуха перпендикулярно к ее поверхности (1.) .

Такое устройство не обеспечивает возможности получения мелкомонодисперсного распыления жидкости.

Наиболее близким к изобретению ho технической сушности и достигаемому результату является распылитель жидкости, включающий полый корпус, состоящий из цилиндрической смесительной камеры, входного сопла в виде диффузора и соединенного с ним дополнительного сопла и выходного сопла, выполненного в виде конфузора, трубопроводы для подвода жидкости и воздуха и регулировочный кран (21.

Целью изобретения является получение мелкомонодисперсного распыления жидкости, регулирование состава воздушно-жидкостной смеси и снижение энергозатрат на распыление за счет впрыска жидкости в зону малых скоростей воздуха.

Это достигается тем, что корпус распылителя снабжен съемным сопловым насадком, а труба подвода жидкости снабжена съемным жиклером и подсоединена к камере смещения на расстоянии от соплового насадка равном 6 — 10 диаметрам трубы подвода воздуха, при этом диаметр камеры смешения равен 2 — 4 диаметрам трубы подвода воздуха.

На чертеже изображен предлагаемый распылитель жидкости.

Распылитель жидкости состоит из трубы 1 подвода воздуха, корпуса состояшего из входного сопла — диффузора 2, цилиндрической камеры смешения 3 и выходного со.,ла — конфузора 4, на конце которого установлен съемный сопловой насадок 5. К кагв мере смешения присоединена труба 6 подвода жидкости, внутри которой установлен съемный жиклер 7.

Распылитель жидкости работает следующим образом.

663853

Формула изобретения

Составитель И. Федяева

Техред О. Луговая Корректор С. Патрушева

Тираж 656 Подписное

Редактор Т. Фадеева

Заказ 2953/29

ЦН И И П И Государственного комитета СССР по делам изобретейий и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

По трубе в диффузор 2 подается сжатый воздух. В диффузоре происходит снижен1ге скорости воздуха и некоторое повышение давления, После диффузора сжатый воздух со скоростью не более 5 м/с (предпочтительно 2 — 4 м/с) поступает в камеру смешения 3. Для получения такой скорости воздушного потока диаметр камеры смещения должен быть равным 2 — 4 диаметрам, трубы подвода воздуха.

В камеру смешения 3 жидкость подается через жиклер 7. который дозирует количество подаваемой жидкости и распыляет ее (первая степень дробления). В камере смешения 3 образуется смесь воздуха и капель жидкости. Процесс смешения происходит при малых скоростях сжатого воздуха, поэто- . му потери на удар будут весьма незначительными.

При движении смеси воздуха и жидкости в конфузоре 4 происходит постепенное ее ускорение и дальнейшее дробление капель жидкости в воздушном потоке за счет аэродинамических сил, которые появляются при проскальзывании капель в воздушном потоке. Труба 6 подвода жидкости йодсоединена к камере смешения 3 на расстоянии от соплового насадка 5 равном 6 — 10 диаметрам трубы подвода воздуха. Минималь- 2з ная длина (6 диаметров) определяется длиной конфузора, профиль которого должен обеспечить постепенное ускорение смеси воздуха и жидкости для уменьшения потерь, появление которых связано с проскальзыванием капель жидкости в воздушном потоке. При максимальной длине, более 10 диа4 метров воздушной трубы, повышаются потери на трение при движении смеси воздуха и жидкости.

При прохождении воздушно-жидкостной смеси в сопловом насадке происходит ускорение смеси до 200 — 250 м/с и дробление до мелкомонодисперсного состояния.

Распылитель жидкости, включающий полый корпус, состоящий из входного сопла, выполненного в виде диффузора, цилиндрической камеры смешения и выходного сопла, выполненного в виде конфузора трубу подвода воздуха и трубу подвода жидкости, отличающийся тем, что, с целью получения мелкодисперсного распыления жидкости, регулирования состава воздушно-жидкостной смеси и снижения энергозатрат на распыление за счет вспрыска жидкости в зону малых скоростей воздуха, корпус снабжен съемным сопловым насадком, а труба подвода жидкости снабжена съемным жиклером, и подсоединейа к камере смешения на расстоянии от соплового насадка равном 6 — 10 диаметрам трубы подвода воздуха, при этом диаметр камеры смешения равен 2 — 4 диаметрам трубы подвода воздуха.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 485777, кл. В 05 В 7/00, 1973.

2. Авторское свидетельство СССР № 325995, кл. В 05 В 7/02, 1968.
