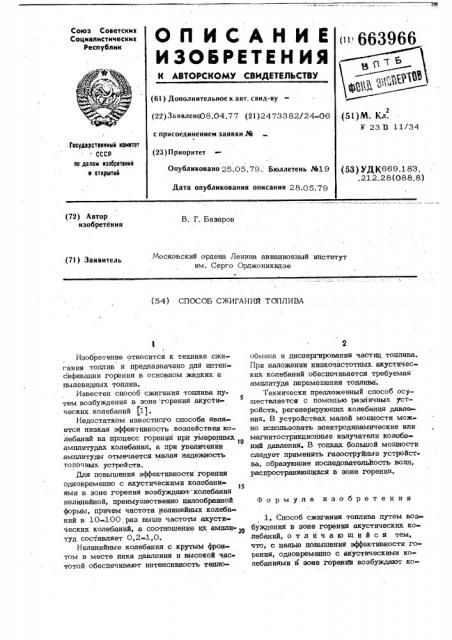

663966

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик,г1 Ь (61) Дополнительное к авт. свид-ву (22) Заявлена08.04.77 (21)2473382/24-06 (51)М. Кл.

У 23 D 11/34 с присоединением заявки Ж (23) Приоритет. Госудерстеенный комитет СССР

h0 делам изобретений н открытий

Опубликовано 25.05.79.; Бюллетень Ле19

Дата опубликования описания 28.05.79 (53) УДК669.183. .212.28(088.8) (72) Автор . изобретения

В. Г. Базаров

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе (7) ) Заявитель (54.) СПОСОБ СЖИГАНИЯ ТОПЛИВА

Изобретение относится к технике сжигания топлив и предназначено для интенсификации горения в основном жидких и пылевидных топлив.

Известен способ сжигания топлива путем возбуждения в зоне горения акусти.5 ческих колебаний (11.

Недостатком известного способа является низкая эффективность воздействия колебаний на процесс горения при умеренных амплитудах колебания, а при увеличении амплитуды отмечается малая надежность топочных устройств.

Для повышения эффективности горения одновременно с акустическими колебани»

15 ями в зоне горения возбуждают колебания нелинейной, преимущественно пилообразной формы, причем частота нелинейных колебаний в 10-100 раэ выше частоты акусти ческих колебаний, а соотношение их амплитуд составляет 0,2-1,0.

Нелинейные колебания с крутым фронтом в месте пика давления и высокой частбтой обеспечивают интенсивность теплообмена и диспергирования частиц топлива.

При наложении низкочастотных акустических колебаний обеспечивается требуемая амплитуда перемещения топлива.

Технически предложенный способ осуществляется с помощью различных устройств, регенерирующих колебания давления. В устройствах, малой мошности можно испольэовать электродинамические или магнитострикционные излучатели колебаний давления. В топках большой мощности следует применять газоструйные устройст« ва, образующие последовательзтость волн, распространяющихся в зоне горения.

Формула изобретения

1, Способ сжигания топлива путем воз буждения в зоне горения акустических колебаний, о т л и ч а ю шийся тем, что, с целью повышения эффективности горения, одновременно с акустическими колебаниями в зоне горений возбуждают ко663966

3 лебания нелинейной, преимущественно пилообразной формы.

2. Способ по п.1, о т л и ч а ю шийся тем, что частота нелинейных колебаний в 10-100 раз выше частотм

4 акустических колебаний, а соотношение их амплитуд составляет 0,2-1,0.

Источники информации, принятые во внимание при экспертизе

5 1. Авторское свидетельство СССР

¹ 310089, кл. Р 23 33 13/00, 3 969.,Составитель Э. Языков е акто Т. Шагова Tex ед Л. Ал ва Ко екто C."Шекма.

Заказ 2969/35 Тираж 648 Подписное

БНИИПИ Государственного комитета СССР по делам. изобретений. и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 ю

Филиал ППП "Патент, г,Ужгород, ул, Проектная, 4
