Реферат

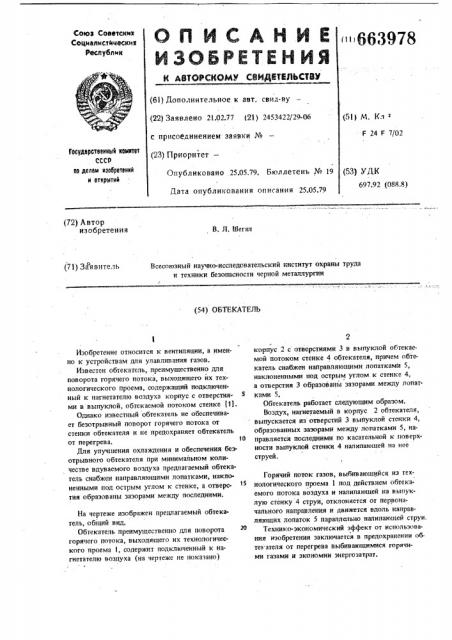

Союз Советских

Социалистйчесиих

Республик (6i) Дополнительное к авт. свил-ву (22) Заявлено 21.02.77 (21) 2453422/29-06 с присоединением заявки № (23) Приоритет— (51) h1. Кл

F 24 F 7/02

Государственный eww

СССР во делам ееебретеивй и еткрытия

Опубликовано 25.05.79. Бюллетень № 19

Дата опубликования описания 25.05.79 (53) УДК

697.92 (088Я) (72) Автор изобретения

Всесоюзный научно-исследовательский институт охраны труда и техники безопасности черной металлургии

/ (71) Заявитель (54) ОБТЕКАТЕЛЬ

Изобретение относится к вентиляции, а именно к устройствам для улавливания газов.

Известен обтекатель, преимущественно для поворота горячего потока, выходящего нх технологического проема, содержащий подключенный к нагнетателю воздуха корпус с отверстиями в выпуклой, обтекаемой потоком стенке (1), Однако известный обтекатель не обеспечивает безотрывный поворот горячего потока от стенки обтекателя н не предохраняет обтекатель от перегрева.

1Î

Для улучшения охлаждения и обеспечения безотрывного обтекателя при минимальном количестве вдуваемого воздуха предлагаемый обтекатель снабжен направляющими лопатками, наклоненными под острым углом к стенке, а отверстия образованы зазорами между последними.

На чертеже изображен предлагаемый обтекатель, общий вид, Обтекатель преимущественно для поворота горячего потока, выходящего их технологического проема 1, содержит подключенный к нагнетателю воздуха (на чертеже не показано) 2 корпус 2 с отверстиями 3 в выпуклой обтекаемой потоком стенке 4 обтекателя, причем обте. катель снабжен направляющими лопатками S, наклоненными под острым углом к стенке 4, а отверстия 3 образованы зазорами между лопатками 5.

Обтекатель работает следующим образом.

Воздух, нагнетаемый в корпус 2 обтекателя, выпускается иэ отверстий 3 выпуклой стенки 4, образованных зазорами между лопатками 5, направляется последними по касательной к поверхности выпуклой стенки 4 налипаюшей на нее струей.

Горячий поток газов, выбивающийся из технологического проема 1 под действием обтекаемого потока воздуха и налипающей на выпуклую стенку 4 струи, отклоняется от первоначального направления и движется вдоль направляющих лопаток 5 параллельно налипаюшей струи.

Технико-зкономический эффект от использования изобретения заключается в предохранении об. текателя от перегрева выбивавшимися горячими газами и зкономии энергозатрат.

663978

Обтекатель, преимущественно для поворота горячего потока, выходящего из технологического проема, содержащий подключенный к нагнетателю воздуха корпус с отверстиями в выпуклой обтекаемой потоком стенке, о т л и ч а юшийся тем, что, с целью улучшения охлаждения и обеспечения безотрывного обтекания при

Составитель В. Сосновская

Texpeg Л. Алферова Корректор E. Палл

Редактор Т. Шагоаа

Заказ. 2971/36

Тираж 849 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретениЯ и открытиЯ

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения минимальном количестве вдуваемого воздуха, обтекатель снабжен направляющими лопатками, наклоненными под острым утлом к стенке, а отверстия образованы зазорами между послед Источники информации, рннятые во внимание при экспертизе

1. Авторское свидетельство СССР М 214062; кл. F 24 F 7/04, 1966.
