Реферат



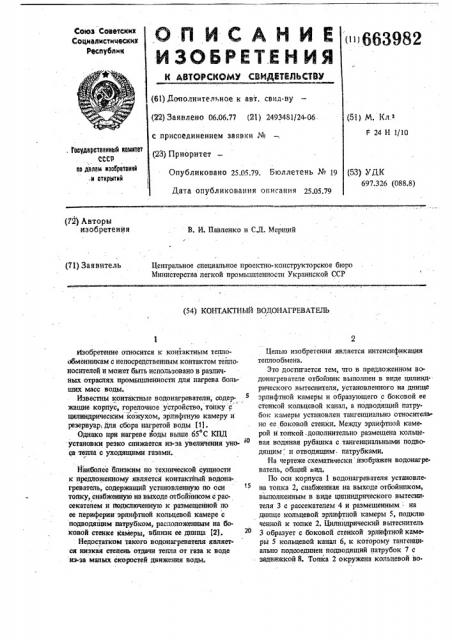

Союз Советемих

Социалистических

Республик

663982 (61) Дополнительное к авт. свил-ву (22) Заявлено 06.06.77 (21) 2493481/24-06 (g1) Я. )(л 2

F 24 Н 1/10 с присоединением заявки №

Гасудврстаеииьб ваито ссср аа делам кааарвтвиЙ.и аткрытай (23) Приоритет—

Опубликовано 25.05.79. Бюллетень Яа 19

Дата опубликования описания 25.05.79 (53) УДК

697.326 {088.8) (7Q Авторы изобретения

В. И. Павленко и Сд. Мерщий (71) Заявитель

Центральное специальное проектно-конструкторское бюро

Министерства легкой промышленности Украинской CCP (54) KOHTAKTHbIA ВОДОНАГРЕВАТ ЕЛЬ

Изобретение относится к контактным теплообменникам с непосредственным контактом тейлоносителей и может быть использовано в различных отраслях промьппленности для нагрева больших масс воды.

Известны контактные водонагреватели, содержащие корпус, горелочное устройство, maky c цилиндрическим кожухом, зрлифтную камеру и резервуар для сбора нагретой воды (1), Однако при нагреве воды выше 65 С КПД установки резко снижается из-за увеличения уноqa тепла с уходящими газами.

Наиболее близким по технической сущности к предложенному является контактйый водонагреватель, содержащий установленную по оси топку, снабженную на выходе отбоййиком с рассекателем и подключенную к размещенной по ее периферии зрлифтной кольцевой камере с подводящим патрубком, расположенным на боковой стенке камеры, вблизи ее днища (2).

Недостатком такого водонагревателя является низкая сгепень отдачи тепла от газа к воде из-за малых скоростей движения воды.

Целью изобретения является интенсификация тепло обмена.

Это достигается тем, что в предложенном водонагревателе отбойник выполнен в виде цилищ1рического вытеснителя, установленного на днище зрлифтной камеры и образующего с боковой ее стенкой кольцевой канал, а подводящий патрубок камеры установлен танге щиально относительно ее боковой стенки. Между зрлифтной камерой и топкой -дополнительно размещена кольце ® вая водяная рубашка с тангенциальными подводящим, и отводящим патрубками.

На чертеже схематически изображен водонагреватель, общий вид.

По оси корпуса 1 водонагревателя установлена топка 2, снабженная на выходе отбойником, выполненным в виде цилиндрического вытеснителя 3 с рассекателем 4 и размещенным на днище кольцевой зрлнфтной камеры 5, подклю ченной к топке 2. Циликдрический вытеснитель @ 3 образует с боковой стенкой эрлифтной камеры 5 кольцевой канал 6, к которому тангенци. ально подсоединен подводящий патрубок 7 с задвижкой 8. Топка 2 окружена кольцевой во663982 дяной рубашкой 9, снабженной тангенциально подводящим патрубком 10 напорного трубопровода 11 и тангенцнально отводящим патрубком

12 трубопровода 13. Эрлифтная камера 5 окружена камерой 14 для сбора нагретой воды, снабженной сливным патрубком 15 с задвижкой 16, соединенным с напорным трубопроводом 11. Трубопровод 13 соединен с напорным трубопроводом 11 рециркуляцнонной линией 17 с задвижкой 18. На напорном трубопроводе 11.установ лен циркуляционный насос 19 и задвижка 20.

Верхняя часть топки 2 снабжена горелочным устройством 21, состоящим из смесителя 22 с патрубками 23, 24, для подвода воздуха и газа соответственно и камеры сгорания 25; Над эрлифтной камерой 5 расположены насадочная камера 26 с водоразделительным устройством 27: и патрубок 28 для выхода продуктов сгорания.

Воцонагреватель работает следующим образом. По патрубку 7 в кольцевой канал 6 подается холодная вода. Оцновременно вклю цется горелочйое устройство 21 путем подачи воздуха и газа по патрубкам 23 и 24 в смеситель 22 и воспламенения газовоздушной смеси. В камере 25 продукты сгорания газообразного топлива пол ностью сгорают, после чего раскаленные уходящие газы, пройдя через топку 2, выходят в прос ранство зрлифтной кольцевой камеры 5, где интенсивно перемешиваются с движущейся по спирали вверх: водой и барботируют в верхнюю зо, ну камеры. Выходя из эрлифтной камеры 5, смесь воды и газа разделяется — газ идет вверх через насадочную камеру 26 и отводится по патрубку 28, а вода поступает в камеру 14 для сбора нагретой воды.

Из камеры 14 по патрубку 15 вода подается на всас насоса 19 и по тангенциально подводящему патрубку 10 Направляется в; водяную рубашку

9, окружающую топку 2, где дополнительно на4 гревается. Нагретая вода по патрубку 12 к трубопроводу 13 направляется к потребителю, Для большего нагрева воды предусмотрена рециркуляционная линия 17 с задвижкой 18, 6 открываемой при необходимости проведения рециркуляции.

Наличие в нижней части эрлифтной камеры кольцевого канала с тангенциально встроенным патрубком обеспечивает движение воды с боль6 шей скоростью, что интенсифицирует теплообмен между газом и водой.

Формула изобретения

1. Контактный водонагреваталь, содержМий установленную по оси топку, снабженную на выходе отбойником с рассекателем и подключенную к размещенной по ее периферии эрлифтной кольцевой камере с подводящим патрубком, расположенным на боковой стенке камеры, вблизи ее днища, отличающийся тем, что, с целью интенсификации теплаобмена, отбойник выполнен в виде цилиндрического вытеснителя, установленного на днище эрлифтной камеры и образующего с боковой ее стенкой кольцевой канал, а подводящий патрубок камеры установлен тангенциально относительно ее боковой стенки.

2. Водонагреватель по п. 1, о т л и ч а ю щ и Й с я тем, что между эрлифтной камерой и топкой дополнительно размещена кольцевая водяная рубашка с тангенциальными подводящим и отводящим патрубками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 376636, кл, F 24 Н 1/10, 1973;

2. Соснин Ю. П. Контактные водонагревать ли, М., Стройиздат, 1974, с. 262, вис. 109. б63982
