Реферат



k . °

Аль ()ti i ° а: t<.с, адепт„ б.бннатб1 ) 95 @

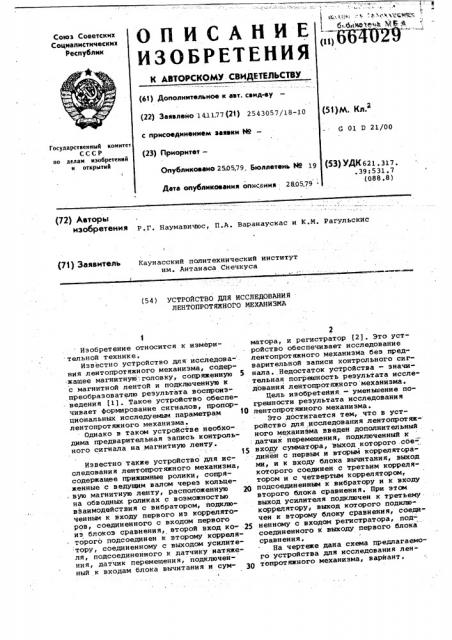

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик (61) Дополнительное к аът. саид-ву (22) Заявлено 1 411.77 (21) 2543057/18-10 (51) М. КЛ.

G 01 D 21/00 с присоединением заявки М— (23) Приоритет—

Государствеииый комитет

СССР по делам изобретен»» и открытий

Опубликовано 25,05,79. Бюллетень 1т9 19 (53) УДК 621. 317.

° 39 ф 531.7 (088.8) Дата опубликования описания 28.05.79 " (72) Авторы изобретения Р.Г. Наумавичюс, П.А. Варанаускас и К.М, РагульскИС (71) Заявитель каунасский политехнический институт им. Антанаса Снечкуса (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ

ЛЕНТОПРОТЯЖНОГО МЕХАНИЗМА! Изобретение относится к измерительной технике.

Известно устройство для исследова- . ния лентопротяжного механизма, содержащее магнитнув - головку, сопряженную 5 с магнитной лентой и подключенную к преобразователю результата воспроиз- ведения (1). Такое устройство обеспечивает формирование сигналов, пропорциональных исследуемым параметрам 10 лентопротяжного механизма.

Однако в таком устройстве необходима предварительная запись контрольного сигнала на магнитную ленту.

Известно также устройство для исследования лентопротяжного механизма, содержащее прижимные ролики, сопряженные с ведущим валом через кольцевую магнитную ленту, распоЛоженную 20 на обводных роликах с возможностью взаимодейСтвия с вибратором, подключенным к входу первого иэ корреляторов, соединенного с входом первого иэ блоков сравнения, второй вход ко- .25 торого подсоединен к второму коррелятору, соединенному с выходом усилителя, подсоединенного к датчику натяжения, датчик перемещения, подключенный к входам блока вычитания и сум- Зп

2 матора, и регистратор (2) . Это устройство обеспечивает исследование лентопротяжного механизма без предварительной записи контрольного сигнала. Недостаток устройства — значительная погрешность результата исследования лентопротяжного механизма.

Цель иэобретеиия — уменьшение погрешности результата исследования лент опрот яжн ого механизма.

Это достигается тем, что в устройство для исследования лентопротяж" ного механизма введен дополнительный датчик перемещения, подключенный к входу сумматора, выход которого .соединен с первым и вторым корреляторами, и к входу блока вычитания, выход которого соединен с третьим коррелятором и с четвертым коррелятором, подсоединенным к вибратору и к входу второго блока сравнения. При этом выход усилителя подключен к третьему. коррелятору, выход которого подключен к второму блоку сравнения, соединенному с входом регистратора, подсоединенного к выходу первого блока сравнения, На чертеже дана схема предлагаемого устройства для исследования лентопротяжного механизма, варйант.

664029 ственно от колебаний натяжения и колебаний вн брат ора 5, которые срав кивают во втором блоке 17 сравнения.

Предлагаемое устройство позволяет в значительной степени уменьшить погрешность результата исследования

5 лентопротяжного механизма. Изобретение может быть использовано при разработке лентопротяжных механизмов магнитофонов.

Формула изобретения

Предлагаемое устройство содержит прижимные ролики 1, сопряженные с вращающимся ведущим валом 2 через кольцевую магнитную ленту 3, расположенную на обводных роликах 4. Кольцевая магнитная лента 3 имеет возможность взаимодействия с вибратором 5, подключенным к входу первого корреля1 тора 6, соединенного с входом первого блока 7 сравнения. Другой вход первого блока 7 сравнения подсоединен к выходу второго коррелятора 8, один 10 иэ входов которого соединен с выхо. дом усилителя 9, подсоединенного к выходу датчика 10 натяжения, Предлагаемое устройство содержит также датчик 11 перемещения, подклю- g$ ченный к входам блока 12 нычитания Ри сумматора 13, и дополнительный датчик 14 перемещения, подсоединенный к другим входам блока 12 вычитания и сумматора 13. Выход сумматора 13 сое" 7п динен с первым и вторым корреляторами б и 8, а выход блока 12 вычитания — с третьим коррелятором 15 и с четвертым коррелятором 16, подсоединенным к вибратору 5 и к входу второго блока .17 сравнения. При этом выход усилителя 9 подключен к третьему коррелятору 15, выход которого подключен к второму блоку 17 сравнения, соединенному с нходом регистратора 18, другой вход которого подсое- ЗО динен к выходу первого блока 7 сравнения.

В предлагаемом устройстве вибратор 5 возбуждает в перемещаемой кольцевой магнитной ленте 3 изменения ее натяжения, перекоса и поперечных перемещений, которые воспринимаются датчиком 10 натяжения и датчиками

11 и 14 перемещения. Блок 12 вычитания выделяет сигнал колебаний пере- 40 коса, а сумматор 13 - сигнал поперечных перемещений. Первый и второй корреляторы б и 8 выделяют сигналы зависимости колебаний поперечных перемещений соответственно от колебаний вибратора 5 и колебаний натяжения, которые сравнивают в первом блоке 7 сравнения. Третий и четвертый корреляторы 15 и 16 выделяют сигналы зависимости колебаний перекоса соответУстройство для исследования лентопротяжного механизма, содержащее прижимные ролики, сопряженные с ведущим валом через кольцевую магнитную ленту, расположенную на обводных роликах с возможностью взаимодействия с вибратором, подключенным к входу первого из корреляторов, соединенного с входом первого из блоков сравнения, другой вход которого подсоединен к второму коррелятору, соединенному с выходом усилителя, подсоединенного к датчику натяжения, датчик перемещения, подключенный к входам блока вычитания и сумматора, и регистратор, о т л и ч а ю щ е е с я тем, что, с цеЛью уменьшения погрешности результата исследования, B него введен дополнительный датчик перемещения, подключенный к входу сумматора, вы ход которого соединен с первым и вто« рым корреляторами, И к входу блока вычитания, выход которого соединен с третьим коррелятором и с четвертым коррелятором, подсоединенным к вибратору и к входу второго блока сравнения, причем выход усилителя подключен к третьему коррелятору, выход которого подключен к второму блоку сравнения, соединенному с входом регистратора, подсоединенного к выходу первого блока сравнения.

Источники информации, Принятые во ннимание при экспертизе

1. Авторское свидетельство СССР

9 294178, кл. G 11 В 27/34, 1969.

2 . Авторское снидет ельство СССР

Р 420886, кл. G 01 Н 1/00, 1972.
