Устройство для измерения колебаний натяжения движущейся магнитной ленты

Устройство для измерения колебаний натяжения движущейся магнитной ленты

Иллюстрации

Показать все

Реферат

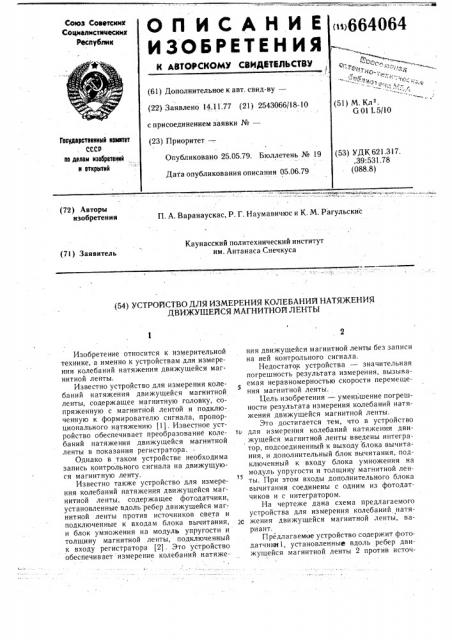

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцналмстамеских

Республик

<>1>664064

> пь>

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.11.77 (21) 2543066/18-10 с присоединением заявки №вЂ” (23) Приоритет —, (51) М. Кл .

G01 L5/10

Гасударстаеииый каиитет. ссср па делам изабретеиий и еткрытий (53) УДК 621.317. . 39: 531.78 (088.8) Опубликовано 25.05.79. Бюллетень № 19

Дата опубликования описания 05.06.79

П. А. Варанаускас, P. Г. Наумавичюс и К. М. Рагульскис (72) Авторы изобретения

Каунасский политехнический институт им. Антанаса Снечкуса (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ НАТЯЖЕНИЯ

ДВИЖУШЕЙСЯ МАГНИТНОЙ ЛЕНТЫ

Изобретение относится к измерительной технике, а именно к устройствам для измерения колебаний натяжения движущейся магнитной ленты.

Известно устройство для измерения колебаний натяжения движущейся магнитной ленты, содержащее магнитную головку, сопряженную с магнитной лентой и подключенную к формирователю сигнала, пропорционального натяжению (1). Известное устройство обеспечивает преобразование колебаний натяжения движущейся магнитной ленты в показания регистратора.

Однако в таком устройстве необходима запись контрольного сигнала на движущуюся магнитную ленту.

Известно также устройство для измерения колебаний натяжения движущейся магнитной ленты, содержащее фотодатчики, установленные вдоль ребер движущейся магнитной ленты против источников света и подключенные к входам блока вычитания, и блок умножения на модуль упругости и толщину магнитной ленты, подключенный к входу регистратора (2). Это устройство обеспечивает измерение колебаний натяжения движущейся магнитной ленты без записи на ней контрольного сигнала.

Недостаток устройства — значительная погрешность результата измерения, вызываемая неравномерностью скорости перемеще5 ния магнитнои ленты.

Цель изобретения — уменьшение погрешности результата измерения колебаний натяжения движущейся магнитной ленты.

Это достигается тем, что в устройство

1в для измерения колебаний натяжения движущейся магнитной ленты введены интегратор, подсоединенный к выходу блока вычитания, и дополнительный блок вычитания, подключенный к входу блока умножения на модуль упругости и толщину магнитной ленты. При этом входы дополнительного блока вычитания соединены с одним из фотодатчиков и с интегратором.

На чертеже дана схема предлагаемого устройства для измерения колебаний натя-с жения движущейся магнитной ленты, вариант.

Предлагаемое устройство содержит фотодатчики1, установленные вдоль ребер движущейся магнитной ленты 2 против источ664064

Составитель Е. Розанов

Редактор Л. Гребенникова Техред О. Луговая Корректор И. Муска

Заказ 2082/40 Тираж 1080. Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений н открнтнй

113035, Москва, )K — 35, Раушская наб„д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 ников света 3. Фотодатчики 1 подключены к входам блока 4 вычитания, выход которого соединен с входом интегратора 5.

Предлагаемое устройство содержит также дополнительный блок 6 вычитания, выход которого соединен с входом блока 7 умножения на модуль упругости и толщину магнитной ленты, а входы — с одним из фото- датчиков 1 и с интегратором 5. Выход блока 7 умножения на модуль упругости и толщину магнитной ленты подключен к входу регистратора 8. 10

В предлагаемом устройстве сигналы фотодатчиков 1, пропорциональные колебаниям ребер движущейся магнитной ленты 2, вычитаются, После этого результат вычитания интегрируют, а из результата интегрирования вычитают сигнал одного из фотодатчиков 1. Затем умножают на модуль упругости и толщину магнитной ленты и регистрируют результат этого умножения.

Предлагаемое устройство позволяет в значительной степени уменьшить погреш- 20 ность результата измерения колебаний натяжения движущейся магнитной ленты. Кроме того, использование изобретения обеспечивает создание относительно простой конструкции устройства для измерения колебаний натяжения движущейся магнитной ленты.

Формула изобретения

Устройство для измерения колебаний натяжения движущейся магнитной ленты, содержащее фотодатчики, установленные вдоль ребер движущейся магнитной ленты против источников света и подключенные к входам блока вычитания, и блок ув1ножения на модуль упругости и толщину магнитной ленты, подключенный к входу регистратора, отличающееся тем, что, с целью уменьшения погрешности результата измерения, в него введены интегратор, подсоединенный к выходу блока вычитания, и дополнительный блок вычитания, подключенный к входу блока умножения на модуль упругости и толщину магнитной ленты, причем входы дополнительного блока вычитания соединены с одним из фотодатчиков и с интегратором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 352310, кл. G 11 В 15/43, 1970.

2. Авторское свидетельство СССР

¹ 315208, кл. G 11 В 27/34, 1970.
