Устройство для считывания цилиндрических магнагнитных доменов
Иллюстрации
Показать всеРеферат

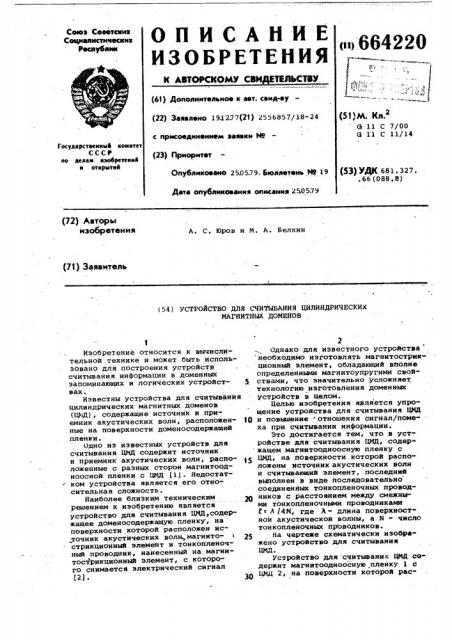

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Свеев Советскии
Социалистических
Республик оч 664220 (63) Дополнительное к авт. санд-ву (22) Заявлено 191277(21) 2556857/18-24 (51)М. Кл 2
G ll С 7/00
G ll С 11/14 с прнсоеднмемнем заявки Йо
Государственный комнтет
СССР по деаан нзобретеннй н открытнй (23) Приоритет (53) УДК 681. 327.
° 66(088.8) Опубликовано 25.05.79, бюллетень Н9 19
Дата опубликования опнсамнл 250579 (72) Авторы изобретения
A. С. Юров н М. А. Белкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ЦИЛИНДРИЧЕСКИХ
МАГНИТНЫХ ДОМЕНОВ
Изобретение относится к вычислительной технике и может быть использовано для построения устройств считывания информации в доменных запоминающих и логических устройствах.
Известны устройства для считывания цилиндрических магнитных доменов (Up<), содержащие источник и приемник акустических волн, расположенные на поверхности доменосодержащей пленки.
Одно из известных устройств для считывания ЦМД содержит источник и приемник акустических волн, расположенные с разных сторон магнитоодноосной пленки с ЦМД (1). Недостат" ком устройства является его относительная сложность.
Наиболее близким техническим решением к изобретению является устройство для считывания ЦМД,содержащее доменосодержащую пленку, на поверхности которой расположен ис«точник акустических волн магнитострикционный элемент и тонкопленочный проводник, нанесенный на магнитострикционный элемент, с которого снимается электрический сигнал (2).
Однако для известного устройства необходимо изготовлять магнитострикционный элемент, обладающий вПолне определенньвки магнитоупругими свой5 ствами, что значительно усложняет технологию изготовления доменных устройств в целом.
Целью изобретения является упрощение устройства для считывания ЦМД
1Р и повышение отношения сигнал/помеха при считывании информации.
Это достигается тем, что в устройстве для считывания ЦМД, содер жащем магнитоодноосную пленку с
ЦмД, на поверхности которой расположены источник акустических волн и считывающий элемент, последний выполнен в виде последовательно соединенных тонкопленочных провод20 ников с расстоянием между смежными тонкопленочн ьвя проводниками с= Л /4й, где Л - длина поверхностной акустической волны, à N - число тонкопленочных проводников.
25 На чертеже схематически изображено устройство для считывания
ЦМД.
Устройство для считывания ЦМД сО" держит магнитоодноосную пленку l c
ЗО ЦМД 2, на поверхности которой рас/
3 664 положены источник 3 акустических волн и считывающий элемент 4, выполненный в виде последовательно соединенных тонкопленочных проводников. Считывающий элемент 4 расположен между.пермаллоевыми аппликациями 5, образующими канал продвижения ЦМД.
Устройство работает следующим образом.
Источник 3 акустических волн создает поверхностную акустическую
==волму, -которая распространяется по поверхности магнитоодноосной плейки 1; В момент наличия ЦМД 2 вблй-зи считывающего элемента 4 (на расстоянии не более двух диаметров домена); расположенного перпендикулярно направлению распространения =naheрхйбстнйх акустйчебких волн, в результате вбздействия йоверх= ностной акустической .волны"й магнитного поля рассеяния домена на проводнике наводится электрический сигнал Е, величина которого возрастает, когда расстояние между тонкопленочными проводниками удовлетворяет условию E = А (4N.
220
Формула изобретения
Устройство для считывания цилиндрических магнитных доменов, содер10 жащее магнитоодноосную пленку с цилйндрическими магнитными доменами, на поверхности которой расположены
" источник акустических волн и считывающий элемент,,о т л и ч а ю— щ е е с я тем, что, с целью упрощения устройства и повышения отношения сигнал/помеха при считыва нии информации, считывающий элемент выполнен в виде последовательно соединейных тонкопленочных проводников с расстоянием между смежными тонкопленочными проводниками Г=Л/4М, где Л вЂ” длина поверхностной акустическбй волны, à N — число тонкопленочных проводников.
Источники информации, принятые во внимание при экспертизе
1. Заявка Р 2537536/18-24, 25.10.77, по которой принято решение о выдаче авторского свидетельст30 ва.
2. Pt.ос. IEEE, vo9. 62, 1974, Р. 1361-1387.
Повышение отношения сигнал/rioMexa достйгается при увеличении числа тонкопленочных проводников, максимальное количество которых ограничено площадью ЦМД и возможностями фотолитографии.
Предложенное устройство позволяет получить величину выходного сигнала порядка 1,7-2,0 MB при одновременном упрощении технологии изготовления доменных устройств и снижении их стоимости
