Способ дезактивации радиоактивных поверхностей

Способ дезактивации радиоактивных поверхностей

Иллюстрации

Показать все

Реферат

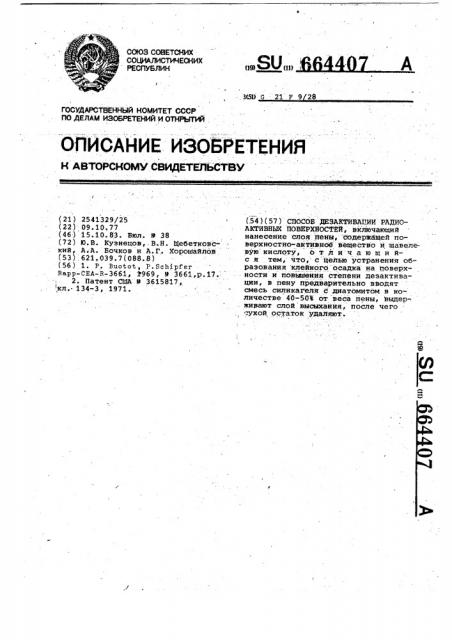

ОЮ (И) СОО3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН

3(59 С 21 F 9 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю \

° а

° а

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 2541329/25 (22) 09 ° 10.77 (46 ) 15.10.83. Бюл. В 38 (72) Ю.В. Кузнецов,.В.Н. Щебетковскнй, A.A. Бочков и A.Г. Хорошайлов (53) 621.039.7(088.8) (56) 1. P. Buotot, Р.Schipfer

Нарр-CEA-В-3661, 2969, Р 3661,р.i7.

2. Патент США 9 3615817,, кл. 134-3, 1971. (.54)(57) СПОСОБ ДЯЗЛКТИВЛПИИ мДиоАКТИВНЬИ ПОВЕРХНОСФЕЯ, включающий нанесение слоя пены, содержащей поверхностно-активное вещество и щавелевую кислоту, о т л и-ч а ю щ и йс я тем, что, с целью устранения образования клейкого осадка íà поверхности и повьааения степени дезактивации, в пену предварительно вводят смесь силикагеля с диатомитом в ко-. личестве 40-50% от seea пены, выдер-. живают слой высыхания, после чего .ухой остаток удаляют. б 64407

КорректорГ.Решетник J гель

". м...

Заказ 8053/2 " - тираж 427 : Подписное

ВНИИПИ Государственного коМйтета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д. 4/5

Фйлиал ППП "Патент", г. Ужгород, уя. Проектная,4

Изобретение отнОсится к атомной

" Техйологии и касается способов де-зактивации радиоактивных йоверхностей, может быть применено преимуществен но для дезактивации поверхностей вер- тикальных и сложной конфигурации. 5

Известны способы дезактивации радиоактивно загрязненных поверхностей путем обработки их пеной, со ."держащей поверхностно-активные вещества и дезактивирующие реагенты (11, g

Наиболее близким к предлагаемому способу является способ Дезэктивации, заключающийся в том, что на поверх ность наносят "слой пены, содержащей йоверхностно-активное вещество и щавелевую кислоту. Пену на поверхности выдерживают до самопроизвольного разрушейия и стекания с поверхности (2) ..

Недостатком этого способа дезактиваций является то, что после обработки йоверхности на ней остается трудйоудаляемый клейкий осадок поверхностно-"актйвнбго- вещества, что снйжает эффективность дезактивации и способствует в дальнейшем увеличению 25 загрязненности поверхности. В ряде случаев клейкий осадок недопустим, например при дезактйвации стен"и" полов"внутри "обслуживаемых помпе"= ний. Кроме того, при использовании 3Q

:извеСтно,"о-способа дезактивации происходит загрязнение чистых участков, таrc как пена разрушается и стекает с поверхности.

Целью йзобретения является устра нение образования Клейкого осадка и повйшение степени дезактивации

, " йоверхйости.

Цель достигается тем, что при осуществлении известноГо способа"" деэактивации радиоактивных поверх- 4О йостей, включающего"нанесенйе слоя

""" ченй содержащей поверхностно=активное вещество и щавелевую кислоту, в пену предварительно вводят "смесь силикагеля с диатомитом в количестве 45

40-50% от веса пены, выдерживают слой

" до высыхания, после чего сухой остаток удаляют..-Й р"и м е р . Проводят дезактива— цию вертикальных поверхностей иэ gq нержавеющей стали и полимерного материала, которые бйли загрязненй

"смесью радиоактивных изотопов (св 137

1 ъ .л:

Редактор Бородкина ТехредМ.Гер

Sx 90, Y 91, Се 144, Zn 95, Nb 95) с интенсивностью суммарного P . †излучения, равной (1-1, 5) ° 10 P-част./мин.см .

Контроль за загрязненностью поверхностей до и после дезактивации, а также за,остатком поверхностноактивного вещества осущесгвляют методом мазка. Эффективность дезактивации характеризуется коэффициентом дезактивации (K* 1, равным отношению интенсивностей суммарного

-излучения до и после излучения.

В качестве .поверхностно-активных веществ используют синтанол ДС -10 и щавелевую кислоту, а также силикагель и диатомит.. Пену для обработки поверхности готовят иэ суспензии следующего состава, вес.%:

Синтанол ДС-10 9;5 . Щавелевая кислота . 3

Силикагель 25

Диатомит 20

Вода 42,5

Пену, нанесенную на поверхность, вйдерживают до высыхания, то в условиях обслуживаемого помещения составляет 20-40 мин, В процессе сушки слой пены с силикагелем и диатомитом удерживается на поверхности и не стекает с нее. После сушки на поверхности остается адгезионно связанный с ней тонкий слой сухого остатка. Последний легко удаляют с помбщью ййлесоса. .Контроль методом мазка показал отсутствие-клейкого осадка на обработанной поверхности. Были достигнуты следувхцие"коэффициенты дезактивации: для нержавеющей стали 24, для пластиката 22. Для поверхностей, обработанных пеной без смеси силикагеля"и диатомита, коэффициенты дезактивации составили для нержавеющей стали и пластиката Ьэответственно 4,6 и 3,8;

При использовании предложенного способа дезактивации не образуется клейкий осадок и в 5-б раз повышается степень дезактивации. Кроме того, предупреждается распространение загрязнений вне эоны обработки.

Предложенным способом могут быть обработаны поверхнбсти сложной конфигурации.
