Способ изготовления катода для цинк-галогенного электрохимического генератора

Способ изготовления катода для цинк-галогенного электрохимического генератора

Иллюстрации

Показать все

Реферат

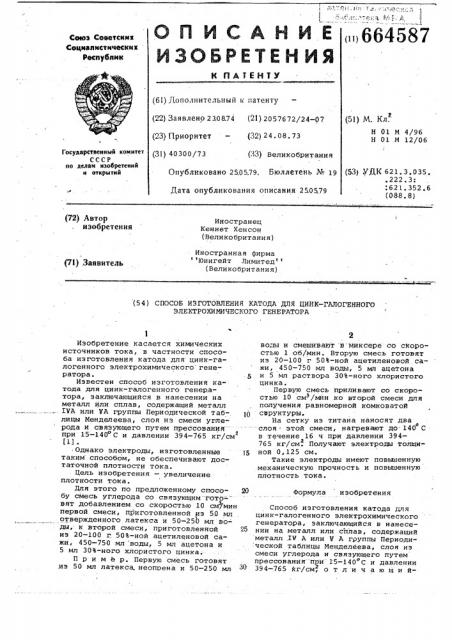

<и>664587 (6l) Дополнительный к патенту (22) Заявлено 23,08.74 (21) 2057672/2.4-07 (23) Приоритет — (32) 24.08. 73 (3)) 40300/73 (33) Великобритания (5i) М. Кл

Н 01 М 4/96

Н 01 М 12/06

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621.3.035. .222,3:

;621.352.6 (088.8) Опубликовано 2505.79. Бюллетень № 19

Дата опубликования описания 250579 (72) Автор изобретения

Иностранец

Кеннет Хенсон (Великобритания) Иностранная фирма Юнигейт Лимитед (Великобритания) {71) .Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ КАТОДА ДЛЯ ЦИНК-ГАЛОГЕННОГО

ЭЛЕКТРОХИМИЧЕСКОГО ГЕНЕРАТОРА

Формула изобретения

Изобретение касается химических источников тока, в частности способа изготовления катода для цинк-галогенного электрохимического генератора. 5

Известен способ изготовления ка" тода для цинк-галогенного генератора, заключающийся в нанесении на металл йли сплав, содержащий металл

IVA или VA группы Периодической таб- р лицы Менделеева, слоя из смеси углерода и связующего путем прессования при 15-140 С и давлении 394-765 кг/см

t1) .

Однако электроды, изготовленные 15 таким способом, не обеспечивают достаточной плотности тока.

Цель изобретения — увеличение плотности тока.

Для этого по предложенному спосо- 20 бу смесь углерода со связующим готовят .цобавлением со скоростью 10 см/мин первой смеси, приготовленной из 50 мл отвержденного латекса и 50-250 мл во- ды, к второй смеси, приготовленной 2S из 20-100 r. 50%-ной ацетиленовой сажи, 450-750 мл воды, 5 мл ацетона и

5 мл ЗОВ-ного хлористого цинка.

П р и м h p. Первую смесь готовят ,из 50 мл латекса неопрена и 50-250 мл воды и смешйвают в "миксере со скоростью 1 об/мин. Вторую смесь готовят из 20-100 г 50%-ной ацетиленовой сажи, 450-750 мл воды, 5 мл ацетона и 5 мл раствора ЗОВ-ного хлористого цинка.

Первую смесь приливают со скоростью 10 cMз/мин ко второй смеси для получения равномерной комковатой структуры.

На сетку из титана наносят два о слоя: этой смеси, нагревают до 140 С в течение 16 ч при давлении 394765 кг/см. Получают электроды толщи2 ной 0,125 см.

Такие электроды имеют повышенную механическую прочность и повышенную плотность тока.

Способ изготовления катода для цинк-галогенного электрохимического генератора, заключающийся в нанесении на металл или сплав, содержащий металл Ill A или Y A группы Периодической таблицы Менделеева, слоя из смеси углерода и связующего путем прессования при 15-140 С и давлении

394-765 кг/см о т л и ч а ю щ и йс я" тем, что, с целью увеличения плотности тока, смесь углерода со связующим готовят добавлением со скоростью 10 cM /MHH первой смеси, приготовленной иэ 50 i+i отвержденного латекса и 50-250 мл воды, к второй смеси, приготовленной иэ 20-100 г

664,587 4

50%-ной ацетиленовой сажи, 450750 мл воды, 5 мл ацетона и 5 мл

30%-ного хлорйстого цинка.

Источники информации, принятые во внимание при экспертизе

1 ° Патент Великобритании

1258502, Н 01 В, 1969.

Составитель К. Вейсбейн

Редактор Е. Кравцова Техред О. андрейко Корректоp Н. Стец

Заказ 2886/58 Тираж 922 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Разыская наб. д. 4 5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
