Реферат

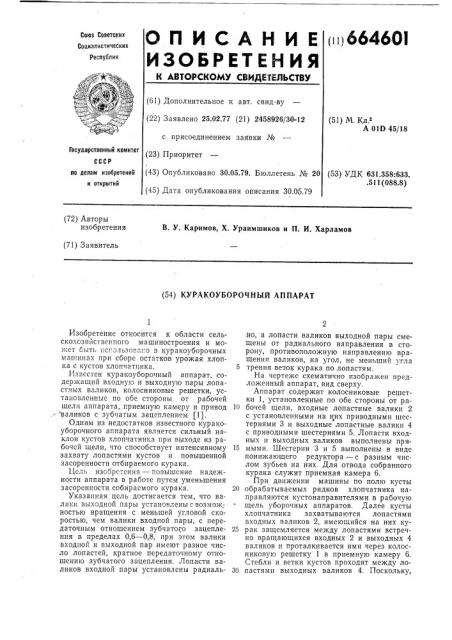

(I I! 66460l

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.02.77 (21) 2458926/30-12 с присоединением заявки № (51) М, Клв

А 01D 45/18 (43) Опубликовано 30.05.79. Бюллетень № 20 (45) Дата опубликования описания 30.05.79 (53) УДК 631.358:633. .511 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. У. Каримов, Х. Ураимшиков и П. И. Харламов (71) Заявитель (54) КУРАКОУБОРОЧНЫЙ АППАРАТ

Государственный комитет (23) П

23 Приоритет

Изобретение относится к области сельскохозяйственного машиностроения и моя<от быть IIcI ользоваII0 B куракоуборочных маи.инах при сборе остатков урожая хлопка с кустов хлопчатника.

Известен куракоуборочный аппарат, содер>кащий входну о и выходную пары лопастных валиков, колосниковые решетки, установленные по обе стороны от рабочей щели аппарата, приемную камеру и привод .- "валиков с зубчатым зацеплением (1).

Одним из недостатков известного куракоуборочного аппарата является сильный наклон кустов хлопчатника при выходе из рабочей щели, что способствует интенсивному захвату лопастями кустов и повышенной засоренности отбираемого курака.

Цель изобретения — повышение надежности аппарата в работе путем уменьшения засоренности собираемого курака.

Указанная цель достигается тем, что валики выходной пары установлены с возможностью вращения с меньшей угловой скоростью, чем валики входной пары, с передаточным отношением зубчатого зацепления в пределах 0,6 — 0,8, при этом валики входной и выходной пар имеют разное число лопастей, кратное передаточному отношению зубчатого зацепления. Лопасти валиков входной пары установлены радиально, а лопасти валиков выходной пары смещены от радиального направления в сторону, противоположную направлению вращения валиков, на угол, не меньший угла

5 трения веток курака по лопастям.

На чертеже схематично изображен предложенный аппарат, вид сверху.

Аппарат содержит колосниковые решетки 1, установленные по обе стороны от ра10 бочей щели, входные лопастные валики 2 с установленными на них приводными шестернями 3 и выходные лопастные валики 4 с приводными шестернями 5. Лопасти входных и выходных валиков выполнены пря15 мыми. Шестерни 3 и 5 выполнены в виде понижающего редуктора — с разным числом зубьев на них. Для отвода собранного курака служит приемная камера 6.

При движении машины по полю кусты

20 обрабатываемых рядков хлопчатника направляются кустонаправителями в рабочую щель уборочных аппаратов. Далее кусты хлопчатника захватываются лопастями входных валиков 2, имеющийся на них ку25 рак защемляется между лопастями встречно вращающихся входных 2 и выходных 4 валиков и проталкивается ими через колосниковую решетку 1 в приемную камеру 6.

Стебли и ветки кустов проходят между ло30 пастями выходных валиков 4. Поскольку, 664601

Составитель М. Воронина

Техред А. Камышникова

Корректор Л. Корогод

Редактор Н. Хубларова

Заказ 1127/4 Изд. № 335 Тираж 779 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 в результате применения пойижающего редуктора-шестерни 3 и 5, окружная скорость концов лопастей выходных валиков 4 меньше скорости входных валиков 2, затягивание кустов хлопчатника в рабочую щель аппарата происходит более интенсивно, а выход кустов из этой щели осуществляется с меньшей относительной скоростью скольжения кустов по Лопастям выходных валиков. Это гарантирует меньшее динамическое воздействие лопастей выходных валиков на элементы кустов и меньшую повреждаемость их, что связано с уменьшением затягивания в камеру аппарата поломанных лопастями стеблей и веток.

Лучшему выходу куста хлопчатника из рабочей щели аппарата способствует также то, что прямые лопасти выходных валиков

4 смещены от радиального направления в сторону, противоположную направлению вращения валиков, йа угбл, йе меньший угла трения веток курака по лопастям.

За счет применения прямых лопастей как на входйых, так и выходных валиках обеспечиваются высокие агротехнические показатели по сбору остатков урожая хлопка с кустов при меньшей засоренности собранного курачного вороха.

Формула изобретения

1. Куракоуборочный аппарат, содержащий вхбдную и выходную пары лопастных валиков, колосниковые решетки, установленные по обе стороны от рабочей щели аппарата, приемную камеру и привод валиков с зубчатым зацеплением, о т л и ч а ющийся тем, что, с целью повышения надежности в работе путем уменьшения засоренности собираемого курака, валики выходной пары установлены с возможностью вращения с меньшей угловой скоростью, чем валиЫи входной пары, с передаточным отношением зубчатого зацепления в пределах 0,6 — 0,8, при этом валики входной и выходной пар имеют разное число лопастей, кратное передаточному отношению зубчатого зацепления.

2. Аппарат по п. 1, отличающийся тем, что лопасти валиков входной пары установлены радиально, а лопасти валиков выходной пары смещены от радйального направления в сторону, противоположную направлению вращения ваЛйков, на угол, 25 не меньший угла трения веток курака по лопастям.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

30 № 203352, кл. А 01D 46/11, 1962.
