Устройство для удаления деталей

Устройство для удаления деталей

Иллюстрации

Показать все

Реферат

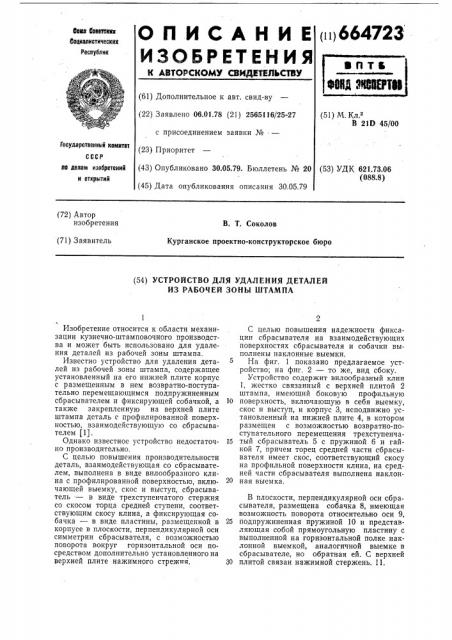

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1щ 664723

6еюв йветеиик бокиалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.01.78 (21) 2565116/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.79. Бюллетень № 20 (45) Дата опубликования описания 30.05.79 (51) M. Кл.

В 21D 45/00

Государственный комитет (53) УДК 621.73.06 (088.8) ла делам изобретений и открытий (72) Автор изобретения

В. Т. Соколов

Курганское проектно-конструкторское бюро (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛ ЕН ИЯ Д ЕТАЛ ЕЙ

ИЗ РАБОЧЕЙ ЗОНЪ| ШТАМПА

Изобретение относится к области механизации кузнечно-штамповочного производства и может быть использовано для удаления деталей из рабочей зоны штампа.

Известно устройство для удаления деталей из рабочей зоны штампа, содержащее установленный на его нижней плите корпус с размещенным в нем возвратно-поступательно перемещающимся подпружиненным сбрасывателем и фиксирующей собачкой, а 10 также закрепленную на верхней плите штампа деталь с профилированной поверхностью, взаимодействующую со сбрасывателем (1).

Однако известное устройство недостаточ- 15 но производительно.

С целью повышения производительности деталь, взаимодействующая со сбрасывателем, выполнена в виде вилообразного клина с профилированной поверхностью, вклю- 20 чающей выемку, скос и выступ, сбрасыватель — в виде трехступенчатого стержня со скосом торца средней ступени, соответствующим скосу клина, а фиксирующая собачка — в виде пластины, размещенной в 25 корпусе в плоскости, перпендикулярной оси симметрии сбрасывателя, с возможностью поворота вокруг горизонтальной оси посредством дополнительно установленного на верхней плите нажимного стрежня. 30

С целью повышения надежности фиксации сбрасывателя на взаимодействующих поверхностях сбрасывателя и собачки выполнены наклонные выемки.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — то же, вид сбоку.

Устройство содержит вилообразный клин

1, жестко связанный с верхней плитой 2 штампа, имеющий боковую профильную поверхность, включающую в себя выемку, скос и выступ, и корпус 3, неподвижно установленный на нижней плите 4, в котором размещен с возможностью возвратно-поступательного перемещения трехступенчатый сбрасыватель 5 с пружиной 6 и гайкой 7, причем торец средней части сбрасывателя имеет скос, соответствующий скосу на профильной поверхности клина, на средней части сбрасывателя выполнена наклонная выемка.

В плоскости, перпендикулярной оси сбрасывателя, размещена собачка 8, имеющая возможность поворота относительно оси 9, подпружиненная пружиной 10 и представляющая собой прямоугольную пластину с выполненной на горизонтальной полке наклонной выемкой, аналогичной выемке в сбрасывателе, но обратная ей. С верхней плитой связан нажимной стержень, 11, 664723

Pьг.7

Составитель Т. Горбунова

Техред Н. Строганова

Редактор Н. Суханова

Корректоры: Л. Орлова и А, Галахова

Изд. № 337

Заказ 829720

Тираж 1034

Подписное

Типография, пр. Сапунова, 2

Работает устройство следующим обра,l. %Л4ВФ ЗФ 4 . з6м.

ПоФле обработки Летали во время холо, *стого хода клин 1 вместе с верхней плитой

" А а м 7а:дв исжется вверх, торец средней ча- сти сбрасывателя 5 скользит по профильной поверхности клина 1 и в момент, когда он совпадает с выемкой клина, сбрасыватель под воздействием пружины 6 мгновенно

«щелчком» перемещается в сторону детали и передней частью сбрасывает ее, после чего скосом и выступом клина отводится в исходное положение. При этом наклонная поверхность выемки в сбрасывателе 5 контактирует с ответной поверхностью выемки в собачке 8, в результате чего происходит фиксация сбрасывателя.

В конце рабочего хода (верхняя плита 2 штампа перемещается вниз) нажи мной стержень 11 входит во взаимодействие с собачкой 8, которая, поворачиваясь вокруг оси 9, выходит из зацепления со сбрасывателем и последний смещается до упора в клин 1, (как это показано на фиг. 1), средней частью перекрывая выемку в собачке, и принимает взведенное положение.

После обработки детали цикл повторяется.

Формула изобретения

1. Устройство для удаления деталей из рабочей зоны штампа, содержащее установленный на его нижней плите корпус с размещенным в нем возвратно-поступательно перемещающимся подпружиненным сбрасывателем и фиксирующей собачкой, а также закрепленную на верхней плите штампа деталь с профилированной поверхностью, взаимодействующую со сбрасывателем, о тл ич а ющееся тем, что, с целью повышения производительности, деталь, взаимодей10 ствующая со сбрасывателем, выполнена в виде вилообразного клина с профилированной поверхностью, включающей выемку, скос и выступ, сбрасыватель — в виде трехступенчатого стержня со скосом торца

15 средней ступени, соответствующим скосу клина, а фиксирующая собачка — в виде пластины, размещенной в корпусе в плоскости, перпендикулярной оси симметрии сбрасывателя, с возможностью поворота

20 вокруг горизонтальной оси посредством дополнительно установленного на верхней плите нажимного стержня.

2. Устройство по и. 1, отл ич а ю щееся тем, что, с целью повышения надежности

25 фиксации сбрасывателя, на взаимодействующих поверхностях сбрасывателя и собачки выполнены наклонные выемки.

Источники информации, принятые во внимание при экспертизе

30 1. Мещерин В. Т. «Листовая штамповка».

Атлас схем, М., «Машиностроение», 1975, с. 196, рис. 659.
