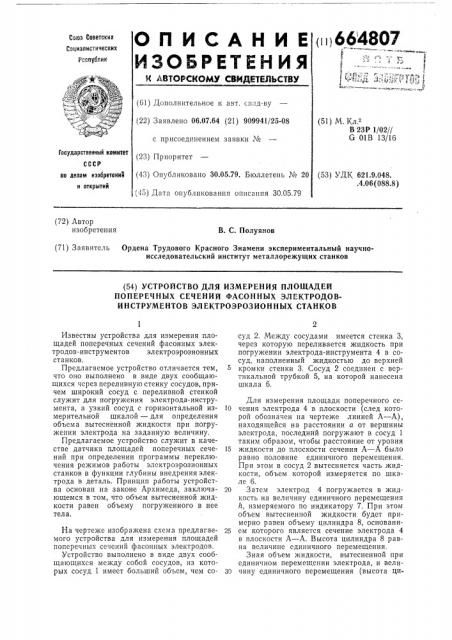

1щ 664807

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ ВйДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик

С

rt

:7Л,(Ф (61) Дополнительное к авт. свпд-ву (22) Заявлено 06.07.64 (21) 909941/25-08 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.79. Бюллетень № 20 (45) Дата опубликования описания 30.05.79 (51) М. Кл.а

В 23Р 1/02//

G 01В 13/16

Государственный комитет

СССР ло делам изобретений и открытий (53) УДК 621.9.048.

4 06(088 8) (72) Автор изобретения

В. С. Полуянов (71) Заявитель Ордена Трудового Красного Знамени экспериментальный научноисследовательский институт металлорежущих станков (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЛОЩАДЕЙ

ПОПЕРЕЧНЫХ СЕЧЕНИЙ ФАСОННЪ|Х ЭЛЕКТРОДОВИНСТРУМЕНТОВ ЭЛЕКТРОЭРОЗИОННЪ|Х СТАНКОВ

Известны устройства для измерения площадей поперечных сечений фасонных электродов-инструментов электроэроз ионных станков.

Предлагаемое устройство отличается тем, что оно выполнено в виде двух сообщающихся чсрез переливную стенку сосудов, причем широкий сосуд с переливной стенкой служит для погружения электрода-инструмента, а узкий сосуд с горизонтальной измерительной шкалой — для определения объема вытесненной жидкости при погружении электрода на заданную величину.

Предлагаемое устройство служит в качестве датчика площадей поперечных сечений при определении программы переключения режимов работы электроэрозионных станков в функции глубины внедрения электрода в деталь. Принцип работы устройства основан на законе Архимеда, заключающемся в том, что объем вытесненной жидкости равен объему погруженного в нее тела.

На чертеже изображена схема предлагаемого устройства для измерения площадей поперечных сечений фасонных электродов.

Устройство выполнено в виде двух сообщающихся между собой сосудов, из которых сосуд 1 имеет больший объем, чем сосуд 2. Между сосудами имеется стенка 3, через которую переливается жидкость при погружении электрода-инструмента 4 в сосуд, наполненный жидкостью до верхней кромки стенки 3. Сосуд 2 соединен с вертикальной трубкой 5, на которой нанесена шкала 6.

Для измерения площади поперечного се10 чения электрода 4 в плоскости (след которой обозначен на чертеже линией А — A), находящейся на расстоянии а от вершины электрода, последний погружают в сосуд 1 таким образом, чтобы расстояние от уровня

15 жидкости до плоскости сечения А — А было равно половине единичного перемещения.

При этом в сосуд 2 вытесняется часть жидкости, объем которой измеряется по шкале 6.

20 Затем электрод 4 погружается в жидкость на величину единичного перемещения

h, измеряемого по индикатору 7. При этом объем вытесненной жидкости будет примерно равен объему цилиндра 8, основани25 ем которого является сечение электрода 4 в плоскости А — А. Высота цилиндра 8 равна величине единичного перемещения.

Зная объем жидкости, вытесненной при единичном перемещении электрода, и вели30 чину единичного перемещения (высота ци664807

Формула изобретения

Составитель Л. Ротермель

Техред А. Камышникова

Корректор О. Гюрина

Редактор Е. Месропова

Заказ 1032/8 Изд. № 360 Тираж 1221 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типо;рафпя, пр. Сапунова, 2 линдра 8) можно определить площадь сечения электрода в плоскости А — А.

Причем, если величина единичного перемещения будет равна 1 мм, то объем вытесненной при этом жидкости численно равен измеряемой площади поперечного сечения. жидкость, применяемая в устройстве, не должна смачивать стенки сосудов, а также поверхность электрода.

Измерение площадей сечений электродов может быть произведено непосредственно на электроэрозионном станке, Отсчет единичных перемещений электрода, установленного в шпинделе головки, производится по соответствующему индикатору или лимбу. После каждого измерения соответствующей площади электрода может быть произведено переключение режимов работы электроэрозионных станков в функции глубины внедрения в деталь фасонного электродаинструмента.

1. Устройство для измерения площадей поперечных сечений фасонных электродовинструментов электроэрозионных станков, отличающееся тем, что оно выполнено в виде двух сообщающихся через переливную стенку сосудов, из которых сосуд большего объема, наполненный жидкостью

10 до верхней кромки переливной стенки, служит для погружения электрода-инструмента, а сосуд меньшего объема с измерительной шкалой служит для определения объема вытесненной жидкости при погружении

15 электрода-инструмента на заданную величину.

2. Применение устройства по п. 1 для выработки сигналов на переключение режимов работы электроэрозионных станков в

20 функции глубины внедрения в деталь фасонного электрода-инструмента.
