Способ получения молибдатов кальция и стронция высокой степени чистоты

Способ получения молибдатов кальция и стронция высокой степени чистоты

Иллюстрации

Показать все

Реферат

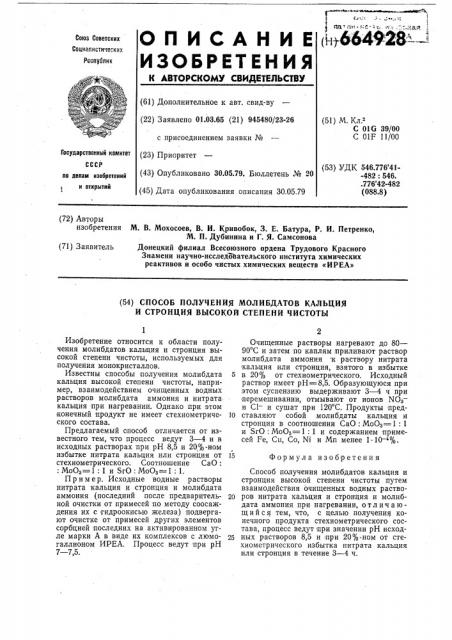

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (4 664928 —

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.03.65 (21) 945480/23-26 с присоединением заявки № (51) M. Кл.

С 01G 39/00

С 01F 11/00

ГосУдарственный комитет (23) Приоритет (53) УДК 546.776 41-482: 546. .776 42-482 (088.8) ло делам изобретений (43) Опубликовано 30.05.79. Бюллетень № 20 и открытий (45) Дата опубликования описания 30.05,79 (72) Авторы изобретения М. В. Мохосоев, В. И. Кривобок, 3. E. Батура, P. И. Петренко, М. П. Дубинина и Г. Я. Самсонова

Донецкий филиал Всесоюзного ордена Трудового Красного

Знамени научно-исследовательского института химических реактивов и особо чистых химических веществ «ИРЕА» (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ МОЛИБДАТОВ КАЛЬЦИЯ

И СТРОНЦИЯ ВЫСОКОЙ СТЕПЕНИ ЧИСТОТЫ

Формула изобретения

Изобретение относится к области получения молибдатов кальция и стронция высокой степени чистоты, используемых для получения монокристаллов.

Известны способы получения молибдата кальция высокой степени чистоты, например, взаимодействием очищенных водных растворов молибдата аммония и нитрата кальция при нагревании. Однако при этом конечный продукт не имеет стехиометрического состава.

Предлагаемый способ отличается от известного тем, что процесс ведут 3 — 4 и в исходных растворах при рН 8,5 и 20%-ном избытке нитрата кальция или стронция от стехиометрического, Соотношение СаО:

: Мо03 — — 1: 1 и SrO: М003 — — 1: 1.

Пример. Исходные водные растворы нитрата кальция и стронция и молибдата аммония (последний после предварительной очистки от примесей по методу соосаждения их с гидроокисью железа) подвергают очистке от примесей других элементов сорбцией последних на активированном угле марки А в виде их комплексов с люмогаллионом ИРЕА. Процесс ведут при рН

7 — 7,5.

Очищенные растворы нагревают до 80—

90 С и затем по каплям приливают раствор молибдата аммония к раствору нитрата кальция или стронция, взятого в избытке

5 в 20% от стехиометрического. Исходный раствор имеет рН=8,5. Образующуюся при этом суспензию выдерживают 3 — 4 ч при перемешивании, отмывают от ионов ИОз— и С1 — и сушат при 120 С. Продукты пред10 ставляют собой молибдаты кальция и стронция в соотношении СаО: МоОз — — 1: 1 и SrO: МоОз — — 1: 1 и содержанием примесей Fe, Cu, Со, Ni и Мп менее 1 10 — %.

Способ получения молибдатов кальция и стронция высокой степени чистоты;путем взаимодействия очищенных водных раство20 ров нитрата кальция и стронция и молибдата аммония при нагревании, отл ич ающи ся тем, что, с целью получения конечного продукта стехиометрического состава, процесс ведут при значении рН исход25 ных растворов 8,5 и при 20%-ном от стехиометрического избытка нитрата кальция или стронция в течение 3 — 4 ч,
