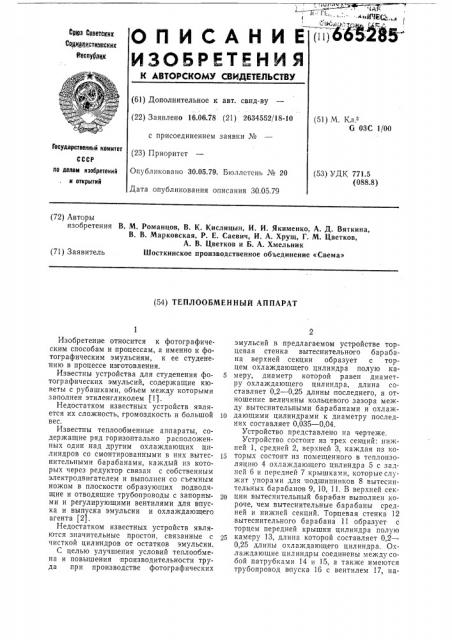

ОПИСАНИЕ

ИЗОБРЕТЕНИ Я

СГнрв СОВЕТСКИХ

Срдиалистиивских

Республик

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.06.78 (21) 2634552/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.79. Бюллетень № 20

Дата опубликования описания 30.05.79 (51) М. Кл.з

G ОЗС I/00

Государственный комитет по делам изобретений и открытий (53) УДК 771.5 (088.8) (72) Авторы изобретения В. М. Романцов, В. К. Кислицын, И. И. Якименко, А. Д. Вяткина, В. В. Марковская, P. E. Саевич, И. А. Хрущ, Г. М. Цветков, А. В. Цветков и Б. А. Хмельник

Шосткинское производственное объединение «Свема» (54) ТЕПЛООБМЕННЫЙ АППАРАТ

Изобретение относится к фотографическим способам и процессам, а именно к фотографическим эмульсиям, к ее студенению в процессе из|готовления.

Известны устройства для студенения фотографических эмульсий, содержащие кюветы с рубашками, объем между которыми заполнен этиленгликолем (1).

Недостатком известных устройств является их сложность, громоздкость и большой вес.

Известны теплообменные аппараты, содержащие ряд горизонтально расположенных один над другим охлаждающих цилиндров со смонтированными в них вытеснительными барабанами, каждый из которых через редуктор связан с собственным электродвигателем и выполнен со съемным ножом в плоскости образующих подводящие и отводящие трубопроводы с запорными и регулирующими вентилями для впуска и выпуска эмульсии и охлаждающего агента (2).

Недостатком известных устройств являются значительные простои, связанные с чисткой цилиндров от остатков эмульсии.

С целью улучшения условий теплообмена и повышения производительности труда при производстве фотографических эмульсий в предлагаемом устройстве торцевая стенка вытеснительного барабана верхней секции образует с торцем охлаждающего цилиндра полую ка5 меру, диаметр которой равен диаметру охлаждающего цилиндра, длина составляет 0,2 — 0,25 длины последнего, а отношение величины кольцевого зазора между вытеснительными барабанами и охлаж10 дающими цилиндрами к диаметру последних составляет 0,035 — 0,04.

Устройство представлено на чертеже.

Устройство состоит из трех секций: нижней 1, средней 2, верхней 3, каждая из ко15 торых состоит из помещенного в теплоизоляцию 4 охлаждающего цилиндра 5 с задней 6 и передней 7 крышками, которые служат упорами для подшипников 8 вытеснительных барабанов 9, 10, 11. В верхней секции вытеснительный барабан выполнен KO роче, чем вытеснительные барабаны средней и нижней секций. Торцевая стенка 12 вытеснительного барабана 11 образует с торцем передней крышки цилиндра полую камеру 13, длина которой составляет 0,2—

0,25 длины охлаждающего цилиндра. Охлаждающие цилиндры соединены между собой патрубками 14 и 15, а также имеются трубопровод впуска 16 с вентилем 17, нагнетательный насос 18, трубопровод выпуска 19 с вентилем. Каждый барабан приводится во вращение отдельными электродвигателями 20, 21, 22, соединенными через редукторы 23, 24, 25. Барабаны выполнены со съемными ножами 26, 27, 28 для съема охлаждающей эмульсии со стенок цилиндров. Рубашки охлаждающих цилиндров имеют патрубки 29 для впуска и 30 для выпуска хладагента.

Устройство работает следующим ооразом.

В патрубок 29 подается хладагент, например рассол, а в трубопровод 16 через вентиль 17 насосом 18 подают жидкую фотографическую эмульсию с температурой

35 — 40 С, затем включают электродвигатели 20, 21, 22 вытеснительных барабанов

9, 10, 11, при этом барабаны вращаются благодаря редуктор ам со скоростью

160 об/мин. Проходя в полости между стенками охлаждающих цилиндров и вытеснительных барабанов, фотографическая эмульсия вследствие оптимально подобранных размеров последних интенсивно охла>кдается, студенится и снимается со стенок цилиндров съемными ножами 26, 27, 28, одновременно перемещается к выходному штуцеру вдоль барабана. Дойдя до него, эмульсия передавливается в следующий охлаждающий цилиндр. Выпускной штуцер верхнего охлаждающего цилиндра снабжен перфорированной решеткой (на чертеже не показано).

Проходя через решетку, застудененная эмульсия приобретает вид червяков. Таким образом, отпадает надобность перегружать застудененную эмульсию в специальное устройство для получения червяков, т. е. исключается одна из операций, что важно для сохранения свойств эмульсии. Сразу после выхода из аппарата эмульсия в виде червяков помещается в специальную тару

10 и подается и промывному аппарату. ТеМпература эмульсии при этом составляет

6 — 7 С при высоком качестве.

Лппарат знач .тельно сокращает затраты ручного непроизводительного труда, создает возможность полной автоматизации процесса ца всех стадиях синтеза фотографических эмульсий и повышает качество кинофотоматериа IQB.

Формула изобретения

Теплообменный аппарат, содержащий ряд горизонтально расположенных один над

15 другим охлаждающих цилиндров со смонтированными в пих вытеснительными барабанами, каждый из которых через редуктор связан с собственным электродвигателем и выполнен со съемным ножом в плос20 кости образующих, подводящие и отводящие трубопроводы с запорными и регулирующими вентилями для впуска и выпуска эмульсии и охлаждающего агента, отл ич а ю щи и с я тем, что, с целью улучшения

25 условий теплообмсна и повышения производительности труда при производстве фотографических эмульсий, в нем торцевая стенка вытеснительного барабана верхней секции образует с торцем охлаждающего цилиндра полую камеру, диаметр которой равен диаметру охлаждающего цилиндра, длина составляет 0,2 — 0,25 длины последнего, а отношение величины кольцевого зазора между вытеснительными барабанами

З5 и охлаждающими цилиндрами к диаметру последних составляет 0,035 — 0,04.

Источники информации, принятые во внимание при экспертизе

1. Царев Б. Л. Технология кицофотоматерпалов. Л., 1972, с. 122 — 124.

2. Трехцилиндровый маслообразователь

TI — ОМ вЂ” 2Т ТОМ вЂ” 2м. Главэлеваторпродмаш ЦБТИМС, М., 1970.
