Аналоговое запоминающее устройство

Аналоговое запоминающее устройство

Иллюстрации

Показать все

Реферат



0066532

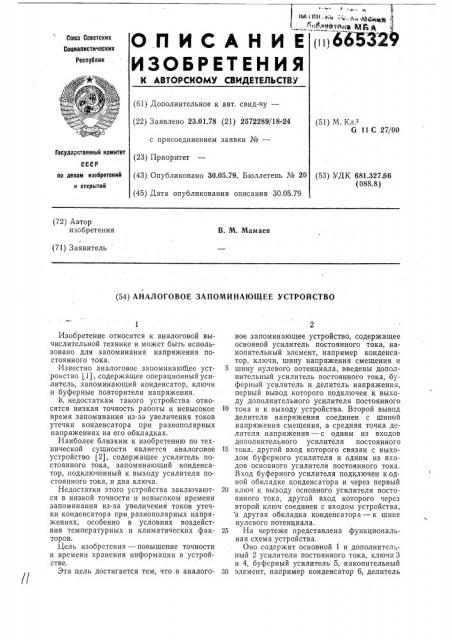

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.01.78 (21) 2572289/18-24 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.05.79. Бюллетень № 20 (45) Дата опубликования описания 30.05.79 (51) M. Кл.

G 11 С 27/00

Государственный комитет по делам изобретений н открытий (53) УДК 681.327„66 (088.8) (72) Автор изобретения

В. М. Мамаев (71) Заявитель

l (54) АНАЛОГOBOE ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к аналоговой вычислительной технике и может быть использовано для запоминания напряжения постоянного тока, Известно аналоговое запоминаютцее устроиство j1j, содержащее операционный усилитель, запоминающий конденсатор, ключи и буферные повторители напряжения.

К недостаткам такого устройства относятся низкая точность работы и невысокое 10 время запоминания из-за увеличения токов утечки конденсатора при разнополярных напряжениях на его обкладках.

Наиболее близким к изобретению по технической сущности является аналоговое 15 устройство (2), содержащее усилитель постоянного тока, запоминающий конденсатор, подключенный к выходу усилителя постоянного тока; и два ключа.

Недостатки этого устройства заключают- 20 ся в низкой точности и невысоком времени запоминания из-за увеличения токов утечки конденсатора при разнополярных напряжениях, особенно в условиях воздействия температурных и климатических фак- 25 торов.

Цель изобретения — повышение точности и времени хранения информации в устройстве.

Эта цель достигается тем, что в аналого- 30 вое запоминающее устройство, содержащее основной усилитель постоянного тока, накопительный элемент, например конденсатор, ключи, шину напряжения смещения и шину нулевого потенциала, введены дополнительный усилитель постоянного тока, буферный усилитель и делитель напряжения, первый вывод которого подключен к выходу дополнительного усилителя постоянного тока и к выходу устройства. Второй вывод делителя напряжения соединен с шиной напряжения смещения, а средняя точка делителя напряжения — с одним из входов дополнительного усилителя постоянного тока, другой вход которого связан с выходом буферного усилителя и одним из входов основного усилителя постоянного тока.

Вход буферного усилителя подключен к одной обкладке конденсатора и через первый ключ к выходу основного усилителя постоянного тока, другой вход которого через второй ключ соединен с входом устройства, а другая обкладка конденсатора — к шине нулевого потенциала.

На чертеже представлена функциональная схема устройства.

Оно содержит основной 1 и дополнительный 2 усилители постоянного тока, ключи 3 и 4, буферный усилитель 5, накопительный элемент, например конденсатор 6, делитель

665329

Ubs

Составитель А. Воронин

Техред Н. Строганова

Редактор И. Грузова

Корректор Л. Орлова

Заказ 1033/17 Изд. № 341 Тираж 680 Подписи о

НПО «Поиск» Государственного комитета СССР по делам изобретений и открьпий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типографии", пр. Сапу: ова, 2

7 напряжения, выполненный на резисторах

8 и 9, шину 10 напряжения смещения.

Заряд конденсатора 6 происходит при замкнутых ключах 3 и 4. Входное напряжение U» прикладывается к прямому входу основного усилителя 1 постоянного тока, с выхода которого напряжение через буферный усилитель 5 прикладывается к инверсному входу этого усилителя. Напряжение на одной из обкладок конденсатора 6 10 после его заряда устанавливается таким, чтобы напряжение на выходе буферного усилителя 5 стало равным U„. Напряжение с выхода буферного усилителя 5 поступает также на прямой вход дополнительного усилителя 2 постоянного тока, на инверсный вход которого попадает напряжение с делителя 7 напряжения.

При изменении входного напряжения U„ от 0 до Е (где Š— напряжение смещения) выходное напряжение U,, меняется от — Е до +E, т, е. для любого выходного напряжения от — Е до +Е напряжение на конденсаторе всегда только одного знака.

Для запоминания входного напряжения

U„„. ключи 3 и 4 размыкаются, а конденсатор 6 через буферный усилитель 5 и выходной усилитель 2 постоянного тока поддерживает соответствующее напряжение на выходе устройства. 30

Проведенные испытания макета предложенного аналогового запоминающего устройства в диапазоне температур от — 60 до +60 С подтвердили повышение точности и времени запоминания устройства по срав- 35 нению с известным устройством в 5 — 10 раз.

В качестве ключей в предлагаемом устройстве использованы полевые транзисторы типа 168КТ2; буферный усилитель выполнен

4 на транзисторе типа 2П305; усилители постоянного тока собраны на микросхемах

ГУТ531; применен поляризованный конденсатор типа К53 и Б18.

Формула изобретения

Аналоговое запоминающее устройство, содержащее основной усилитель постоянного тока, накопительный элемент, например конденсатор, ключи, шину напряжения смещения и шину нулевого потенциала, о т л ич ающееся тем, что, с целью повышения времени хранения информации и точности устройства, в него введены дополнительный усилитель постоянного тока, буферный усилитель и делитель напряжения, первый вывод которого подключен к выходу дополнительного усилителя постоянного тока и к выходу устройства, второй вывод делителя напряжения соединен с шиной напряжения смещения, средняя точка делителя напряжения соединена с одним из входов дополнительного усилителя постоянного тока, другой вход которого соединен с выходом буферного усилителя и одним из входов основного усилителя постоянного тока, вход буферного усилителя подсоединен к одной обкладке конденсатора и через первый ключ к выходу основного усилителя постоянного тока, другой вход которого через второй ключ соединен с входом устройства, другая обкладка конденсатора соединена с шиной нулевого потенциала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 528613, кл. G 11 С 27/00, 1974.

2. Авторское свидетельство СССР № 523414, кл. G 06G 7/12, 1973.
