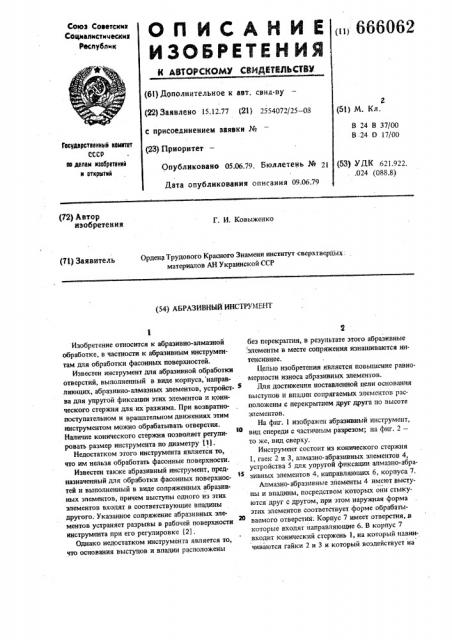

<1ц 666062
Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) ДОполнительное к авт. сина-ву (22) Заявлено 15.12.77 (21) 2554072/25-08 с присоединением заявки № (23) Приоритет—
Опубликовано 05.06.79. Бюллетень № 21 .Ката опубликования описания 09.06.79 (5l) М. Кл.
В 24 В 37/00
В 24 0 17/00
Гесудэрстееиных кюиетет
СССР яе делам изобретений я еткрмтмх (53) УДК 621.922. .024 (088.8) (72) Автор изобретения
Г И Ковыженко (71) Заявитель
Ордена Трудового Красного Знамени институт сверхтвердых; материалов АН Украинской ССР (54) АБРАЗИВНЫЙ ИНСТРУМЕНТ
Изобретение относится к абразивно-алмазной обработке, в частности к абразивным инструментам для обработки фасонных поверхностей.
Известен инструмент для абразивной обработки отверстий, выполненный в виде корпуса, направляющих, абразивно-алмазных элементов, устройст- > ва для упругой фиксации этих элементов и конического стержня для их разжима. При возвратнопоступательном и вращательном движениях этим инструментом можно обрабатывать отверстия.
Наличие конического стержня позволяет регули10 ровать размер инструмента по диаметру f 11.
Недостатком этого инструмента является то, что им нельзя обработать фасонные поверхности.
Известен также абразивный инструмент, предназначенный для обработки фасонных ловерхнос15 тей и выполненный в виде сопряженных абразивных элементов, причем выступы одного из этих элементов входят в соответствующие впадины другого. Указанное сопряжение абразивных эле26 ментов устраняет разрывы в рабочей поверхности инструмента при его регулировке (2).
Однако недостатком инструмента является то, что основания выступов и впадин расположены без перекрытия, в результате этого абразивные . элементы в месте сопряжения изнашиваются интенсивнее, Келью изобретения является повышение равномерности износа абразивных элементов. ,Для достижения поставленной цели основания выступов и впадин сопрягаемых элементов рас-положены с перекрытием друг друга по высоте элементов, На фиг. 1 изображен абразивный инструмент, вид спереди с частичным разрезом; на фиг. 2— то же, вид сверху.
Инструмент состоит из конического стержня
1, гаек 2 и 3, алмазно-абразивных элементов 4, устройства 5 для упругой фиксации алмазно-абразивных элементов 4, направляющих 6, корпуса 7.
Алмазно- абразивные элементы 4 имеют выступы и впадины, посредством которых они стыкуются друг с другом, при этом наружная форма этих элементов соответствует форме обрабатываемого отверстия; Корпус 7 имеет отверстия, в которые входят направляющие 6. В корпус 7 входит конический стержень 1, на который навинчиваются гайки 2 и 3 и который воздействует на
Фс()и-пл а;,8061)åтс((-ия
1 ("ф (— - !)
--+»â€”
f)и . Я
Составитель (0 Петухов
Техрсд M. Петко
Редактор Ш. Рожкова
Корректор E . Сгец
Заказ 3047/13
Тираж 1011 Подписное
ПИИИПИ Государственного ко) (итета СССР по дева)и изобретений и открытий
113035, !Иосква, Ж вЂ” 35, Раугдскаа наб., I),, 4,".. (ри)(и;()) 1(И(! "г(ате(!т"1 1 уж-оров vB ;роект(рв алмазно-абразивные элементы 4 посредством нажима на нанравляюп(ие 6, жестко связи)н(ые с алмазно-абразивными элементами 4.
Абразивный инструмент (притир,! раоотает следующим образом.
С помощью гаек и 3 корпус вместе с алмгзно-абразивными элементами легко перемещаются вдоль оси конического стержня. Если корпус перемещают вверх, то притир будет увеличиваться в поперечнике. Для уменьшения размера притира необходимо отпустить гайку 3 и поджать корпус притира гайкой 2.
Устройство для упругой фиксации алмазно-Báразивных элементов обеспечивае постоянный контакт направл,ноших со стержнем. За счет того, что алмазно-абразивные злементь(состыкованы между собой посредством выступов !1 внад)п(, гри изменении притира в поперечнике ненрерывнос-..;-. расположения абразивного слоя не буди нарушаться.
Обработка отверстий сложной формы Осушеств ляется при сообщении инструменту возвратно-поступательного движения и постепенном увел(8(ении нритира в поперечнике до требуемого размера описанным вьш(е способом.
11!рс((3(агае»1ы(э((,II() )уi !:.т обеглlечивае j обра)jo7v» Отве()с HH ело:1
i,) ä08ìIèé л1)оцесс 061)аботки.
Использование абразнвног". Инструмента в нро3 .(ышлглпгости позволит увелигить производитель";(ость сбраоогки и у(1(еньг((ить расход B61)B3HBB по сравнению с н()именве((ыми 8 настоящее время !
ГельнымH !IpH Ù Bìè с иснОльэованием сВОбОД(0 нь(х абразивов.
Абразивный )п)стр мснт для обработки фасон((в(Х ИОВЕ)):НОСтс(1 ВЫНОЛНЕННЫЙ 8 ВИДЕ СОПРЯГаЕмь(в аб!),-, ip)1;:-(х зле)(ентов. Выступы ОДНОГО из
КОТОрь--„-- в::.;;)»т н;-.,;,ВЕтств -.Ошне впаДИНы
В)))т 07-; Р; и (! Рзт1!(; !(>- ° ) - -гто с !88!lblO I!O ) во вышения равномерности зно а злсгментов, ссно8 ((ия 81:.(сту((()8 н !)!(ад)(11 ггасноложены с перекр ьггисм, .: у -;, -:.и О высо ге элементов. у(с г;ип (:.си (;1(:и ;бр.;:-,;,ии. 8:;):.Ля)ые 80 Внимание нри )b (;ÄC1". "Öbã
25 1, Патеп., С1!1А 1 " 244326(), к:1. 51-344 1948.
2, А!)т()!)Скс)е с:!ид;тсльст-О СССР Р 525540, сл. Рэ 24 ) 1", 3((, 9, 5.
