Реферат

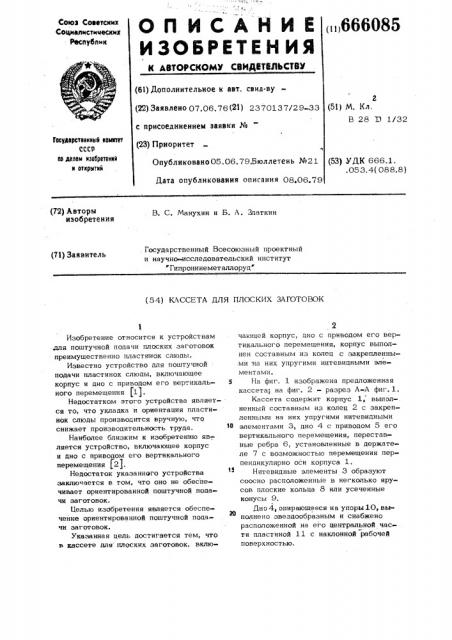

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЙТВЛЬСТВУ

Союз Советских

Социалистических

Республик

<1,666085 (61) дополнительное к авт, свил-ву (22) Заявлено 07.06.76(2l) 2370137/29-33 с присоединением заявки № " (23) Приоритет

Опубликовано 05. 06. 79.Бюллетень №21 (51) М. Кл.

В 28 13 1/32

Гасударставнный нокнтат ссср в делам нэабретвннй н аткрытнй (53) УДК 666.1. .053.4(088.8) Дата опубликования описания 08.06.79 (72) Автори изобретения

В. С. Манухин и Б. A. Златкин. Государственный Всесоюзный проектный и научно-исследовательский институт

Гипронинеметаллоруд" (71) Заявитель (54) KACCETA ДЛЯ ПЛОСКИХ ЗАГОТОВОК

Изобретение относится к устройствам для поштучной подачи плоских заготовок преимущественно пластинок слюды.

Известно устройство для поштучной подачи пластинок слюды, включающее корпус и дно с приводом его вертикального перемещения (1 j.

Недостатком этого устройства является то, что укладка и ориентация пластинок слюды производится вручную, что снижает производительность труда.

Наиболее близким к изобретению является устройство, включающее корпус и дно с приводом его вертикального перемещения (21.

Недостаток указанного устройства заключается в том, что оно не обеспечивает ориентированной поштучной подачи заготовок.

Белью изобретения является обеспечение ориентированной поштучной подачи заготовок.

Указанная цель достигается тем, что в кассете для плоских заготовок, вклю2 чающей корпус, дно с приводом его вертикального перемещения, корпус выполнен составным из колец с закрепленными на них упругими нитевидными элементами.

5 На фиг. 1 изображена предложенная кассета; на фиг. 2 - разрез А-А фиг. 1.

Кассета содержит корпус 1, выполненный составным из колец 2 с закрепленными на них упругими нитевидными элементами 3, дно 4 с приводом 5 его вертикального перемещения, переставные ребра 6, установленные в держателе 7 с возможностью перемещения перпендикулярно оси корпуса 1.

Нитевидные элементы 3 образуют соосно расположенные в негколько ярусов плоские кольца 8 или усеченные конусы 9.

Дно 4, опирающееся на упоры 10, вь полнено звездообразным и снабжено расположенной на его центральной части пластиной 11 с наклонной рабочей поверхчостью.

666 О85

В верхней части кассеты расположена ва куумна я присос ка 1 2, Кассета работат следующим образом.

Помещенная в кассету стопа пласти нок слюды устанавливается на пластину

11 и удерживается оТ разваливания по высоте несколькими ярусами нитевидных элементов 3.

В зависимости от номенклатуры слюды„отличающейся лине>п —;>ь>ми ра змерами, ребра 6 устанавливаю .: с образс,ванием рабочего просвета заданно?о ус-ловного диаметра, причем рабочий просвет может быть смещен относительно оси кассеты.

При подьеме дна приводом 5 стопа пластинок слюды не рассыпается и самоцентрируется B рабочем просвете относительно нитевидных элементов 3, Наклонная рабочая поверхность пласти2О ны 11 способствует соответствующему наклону всей стопы, вследств e чего верхние пластины слюды, сползая под дейст-.

> вием силы тяжести, ориентируются кром25 ками по ребрам 6.

Сьем верхней пластинки: .подь:: можебыть осуществлен, например эак:,: y . >но: присоской 12, пр .-: этом и ..пагается на постоянном уг:-.. вЂ,э .:н.-.:. но присоски 1 2, >> >лоское к(а (ад,", .- н > >.ев,;. ьь, э теме двух пластинок в случае их захвата вакуумной присоской 12, Регулируемая величина рабочего просвета с заданным ус,овным диаметром, а также регулировка положения этого просвета относительно оси кассеты дают возможность использовать кассету для

» слюды разных номенклатурных наименований и обеспечивает подачу под присоску наименьшей по размерам пластинки слюды, относящейся к данной номенклатуре.

Формула изобретения

Кассета для плоских заготовок, преимущественно пластинок слюды, включающая корпус, дно с приводом его вертикальногоперемещения, отл и ча ю ща я с я тем, что, с целью обеспечения ориентированной поштучной подачи з".-отовок, корпус выполнен составным из колец с закрепленными и них упругими нитевид» ными элементами.

-,-1ники инфо "> а:,;, принятые во якс па рт L- 5ñ

А вт о>рс кое свн рс ã àëüñòâî СССР

37., кл., 3 28 2 1/32, 1958. авторское свидетельгтво СССР

- -"-3 3 56> 1ы: В 21 4 43/2>», 1961>.
