Устройство для получения брикетов
Иллюстрации
Показать всеРеферат
пл666099 т

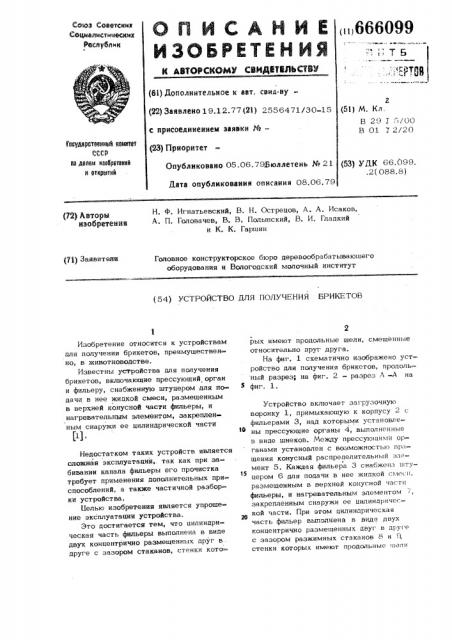

" „ 4 +QQ (6}) ДОполнительное к авт, саид-ву(22) Заивлеио19.12.77(2}) 2556471/30 15 с присоединением заявки №вЂ” (23) Приоритет
Опубликовано 05.06,793юллетеиь № 21
Дата опубликования описания 08.06.79 (5}) М. Кл.
В 29 У >/00
В 01 Т 2/20 (53) УДК 66.099. .2(088,8) Н. Ф. Игнатьевский, В. H. Острецов, А. А. Исаков, А. П. Головачев, В. B. Полинский, B. И. Гладкий и К. К. Гаршин (72) Автори изобретении (g}) Заявители
Головное конструкторское бюро деревообрабатывающего оборудования и Вологодский молочный институт (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ БРИКЕТОВ
Изобретение относится к устройствам для получения брикетов, преимущественно, в животноводстве.
Известны устройства для получения брикетов, включающие прессующий орган и фильеру, снабженную штуцером для по дачи в нее жидкой смеси, размещенным в верхней конусной части фильеры, и нагревательным элементом, закрепленным снаружи ее цилиндрической части (Недостатком таких устройств является сложная эксплуатация,, так как при забивании канала фильеры его прочистка требует применения дополнительных приспособлений, а также частичной разборки устройства.
Целью изобретения является упрощение эксплуатации устройства.
Это достигается тем, что цилиндрическая часть фильерЫ выполнена в виде двух концентрично размещенных npyr в. друге с зазором стаканов, стенки кото2 рых имеют продольные щели, смещенные относительно друг друга.
На фиг. 1 схематично изображено устройство для получения брикетов, продоль ный разрез; на фиг. 2 - разрез А -А на фиг. 1.
Устройство включает загрузочную воронку 1, примыкающую к корпусу 2 с фильерами 3, над которыми установлены прессующие органы 4, выполненные
B виде шнеков. Между прессующими органами установлен с возможностью вращения конусный распределительный эл»1 мент 5. Каждая фильера 3 снабжена шту15 пером 6 для подачи в нее жидкой сх1»с и, размещенным в верхней конугной части фильеры, и нагревательным элементом 7, закрепленным снаружи ее цилиндрнчес20 кой части. При этом цилиндрическая часть фильер выполнена в виде двух концентрично размещенных двуг в друге с зазором разжимных стаканов 8 и Г стенки которых имеют продольные пели
Составитель А, Иефедов
Техред 3. Фанта Корректор М. Пежо
Редактор H. Тимонина
Заказ 3070/15 Тираж 770 Подписное
ЦИИИПИ Государственного комитета СССР, по делам изобретений и открытий
1 13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
О
10 и 11, смещенные относительно друг друI а °
При работе устройства кормовой ма= териал посредством распределительного элемента 5 направляется к прессующим органам 4, которые продавливают ""ãî в фильеры 3, При этом через штуцер 6 в фильеры подается жидкая смесь, ha= пример, мучная клейковина, которая смачивает наружную поверхность получаемых брикетов. Кроме того, нагреватель= ными элементами 7 получаемые брикеты нагреваются до температуры, обеспечивающей образование корки на их поверхности. Благодаря этому брикеты имеют прочную поверхность, предохраняющую окисление питательных веществ, содержащихся в корме.
В случае забивания какого-.-либо канала фильеры стенки стаканов 8 и 9 разжимают, увеличивая поперечное сечение канала. После прочистки канала стаканы снова сжимают до заданного сечения. Такое выполнение устройства упрощает его эксплуатацию, а получаемые брикеты имеют высокое качество.
Формула изобретения
Устройство для получения брикетов, включающее прессующий орган и фильеру, снабженную штуцером для подачи в нее
10 жидкой смеси, размещенным в верхней конусной части фильеры, и нагревательным элементом, закрепленным снаружи ее цилиндрической части, о т л и ч а— ю щ е е с я тем, что, с целью упрощения эксплуатации устройства, цилиндрическая часть фильеры выполнена в виде двух концентрично размещенных друг в друге стаканов, стенки которых имеют продольные щели, смещенные относитель_#_ но друг друга.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР
N 353842, кл, В 29 Х 5/00, 1971.
