Реферат

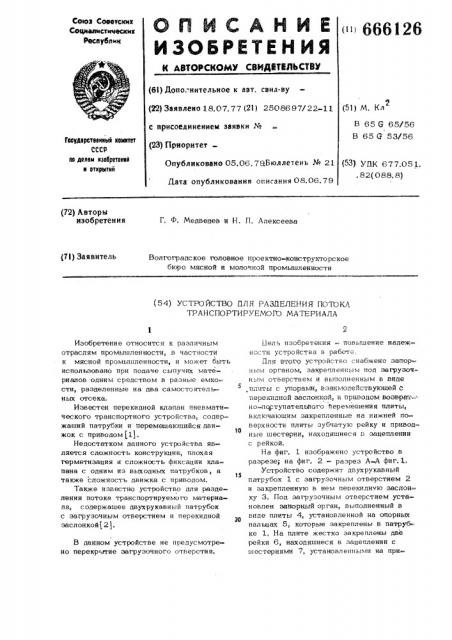

Союз Сееетсмми

Социав стммескмк

Республик (11)

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (61) ДОпо.".нительное к авт. свил-ву (22) Заявлено 18.07.77 (21) 2508697/22 11 (51) M. Кл

В 65 6 65/56

В 65 G 53/56 с присоединением заявки № (23) Приоритет

Гооудвретвеннмй комитет

СССР оо делам изобретений н откомтнй

Опубликовано 05.06. 7ЯБюллетень № 21

Дата опубликования описания 08.06.79 (53) УДК 677.051.. 82(088. 8) (72) Авторы изобретения

Г. Ф. Megaeaea и Н. П. Алексеева (7 l) Заявитель

Волгоградское головное проектно-конструкторское бюро мясной и молочной промьпцленыости (54) УСТРОЙСТВО an Pa3aEnEWH ПО 1 КА

ТРАНСПОРТИРУЕМОГО МАТЕРИАЛА

Изобретение относится к различным отраслям промышленности, в частности к мясной промышленности, и может быть использовано при подаче сыпучих материалов одним средством в разные емко-: сти, разделенные на два самостоятельных отсека.

Известен перекидной клапан пневматического транспортного устройства, содержащий патрубки и перемещающийся движок с приводом j1).

Недостатком данного устройства является сложность конструкции, плохая герметизация и сложность фиксации клапана с одним из выходных патрубков, а также сложность движка с приводом.

Также известно устройство для разделения потока транспортируемого материала, содержащее двухрукавный патрубок с загрузочным отверстием и перекидной заслонкой12 ).

В данном устройстве не предусмотрено перекрытие загрузочного отверстия.

Е1ель изобретения — повышение надежности устройства в работе.

Лля етого устройство снабжено запорным органом, закрепленным под загрузочным отверстием и выполненным в виде . плиты с упорами, взаимодействутощей перекидной заслонкой, и приводом возврат.=но-поступательного йеремешения плиты, включающим закрепленные на нижней поверхности плиты зубчатую рейку и приводные шестерни, находящиеся и зацеплении с рейкой.

На фиг. 1 изображено устройство в разрезе; на фиг. 2 — разрез А А фиг.1.

Устройство содержит двухрукавный патру-бок 1 с загрузочным отверстием 2 и закрепленную в нем перекидную заслонку 3. Под загру-зочным отверстием установлен запорный орган, выполненный в виде плиты 4, установленной на опорных пальцах 5, которые закреплены в патруб-. ке 1. На плите жестко закреплены две рейки 6, находящиеся в зацеплении с шестернями 7, установленными на при666 126

4Ъ7 абраг 2

Составитель Г. Марьина

Редактор B. Смирягина Тахред Л. Алферова Корректор В. Синицкая

Заказ 3085/16 Тираж 95 7 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, .Раушская наб., д. 4/5

Филиал ППГ1 Патент", г. Ужгород, ул. Проектная, 4 водных валах 8, работаюших от одного привода. Заслонка 3 нижним концом закреплена в основании патрубка 1, а верхний конец ее свободен. На нижней поверхности плиты 4 устаьовлены упоры 9, служашие для поворота заслонки за верхний свободный конец в крайние положения.

Работает устройство следукнпим образом.

При врашении валов 8 в ту или иную сторону шестерни 7, находяшиеся в зацеплении с рейками 6, перемешают плиту

4 из нейтрального положения в крайние положения, открывая отверстие 2.

При етом плита своим упором 9 захватывает свободный верхний конец заслонки 3 и поворачивает ее в крайнее положение. Тем самым происходит перекрытие одного выходного отверстия и открытие второго, т.е. подача сыпучих материалов осуществляется в нужный отсек емкости.

Фоpмула изобретения

Устройство лля разделения потока транспортируемого материала, содержашее двухрукавный патрубок с загрузочным отверстием перекилной заслонкой, отличаюшеесятем,что,с целью повышения надежности его в работе, оно снабжено запорным органом, закрепленным под загрузочным отверстием и выполненным в виде плиты с упорами, взаимодействуюшей с перекидной заслонкой, и приводом возвратно-поступательного перемешения плиты, включаюшим закрепленные на нижней поверхности плиты зубчатую рейку и приводные шестерни, находяшиеся в зацеплении с рейкой.

Источники информации, принятые во внимание при експертизе

1. Патент Японии М 4 9-987 1, кл. 83(5) Ч 202 (В 65 5 53/52), 1 974.

2. Авторское свидетельство СССР !

¹ 28? 140, кл. В 65 53/56, 05.05.6 8.
