Статор турбомашины
Иллюстрации
Реферат

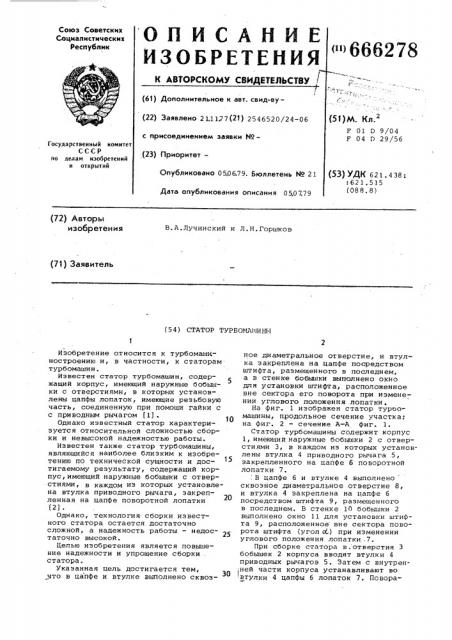

ОП ИСАИЧЕ
ИЗОВГКтКНИЯ ""666278
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22} Заявлено 2 1.1127(21) 2546520/24-06 (51)М. Кл.
F 01 D 9/04
F D 29/56 с присоединением заявки ¹ —Государственный комитет
СССР но делам изобретений н открытий (23) Приоритет— (53) УДК 621.438:
:621.515 (088. 8) Опубликовано 0506.79. Бюллетень N> 21
Дата опубликования описания 050779 (72) Авторы изобретения
В.A.Ëó÷èíñêèé и Л.Н.Горшков (71) Заявитель (54) CTATOP ТУРБОМЛИИНН
Изобретение относится к турбомашиностроению и, в частности, к статорам турбомашин.
Известен статор турбомашин, содержащий корпус, имеющий наружные бобышки с отверстиями, в которых установ" лены цапфы лопаток, имеющие резьбовую часть, соединенную при помощи гайки с с приводным рычагом (1).
Однако известный статор характеризуется относительной сложностью сборки и невысокой надежностью работы.
Известен также статор турбомашины, являющийся наиболее близким к изобретению по техничесКой сущности и достигаемому результату, содержащий корпус,имеющий наружные бобышки с отверстиями, в каждом из которых установлена втулка приводного рычага, закрепленная на цапфе поворотной лопатки (2) .
Однако, технология сборки известного статора остается достаточно сложной, а надежность работы — недос- 25 таточно высокой.
Целью изобретения является повышение надежности и упрощение сборки . статора.
Укаэанная цель достигается тем, что в цапфе и втулке выполнено сквозное диаметральное отверстие, и втулка закреплена на цапфе посредством штифта, размещенного в последнем, а в стенке бобышки выполнено окно для установки штифта, расположенное вне сектора его поворота при изменении углового положения лопатки.
На Фиг. 1 изображен статор туроомашины, продольное сечение участка; на фиг. 2 — сечение A-А фиг. 1.
Статор турбомашины содержит корпус
1, имеющий наружные бобышки 2 с отверстиями 3, в каждом из которых установлены втулка 4 приводного рычага 5, закрепленного на цапфе б поворотной лопатки 7.
: В цапфе б и втулке 4 выполнено сквозное диаметральное отверстие 8, и втулка 4 закреплена на цапфе б посредством штифта 9, размещенного в последнем. В стенке 10 бобышки 2 выполнено окно 11 для установки штифта 9, расположенное вне сектора поворота штифта (угол с ) при изменении углового положения лопатки .7.
При сборке статора в.отверстия 3 бобышек 2 корпуса вводят втулки 4 приводных рычагов 5. Затем с внутренней части корпуса устанавливают во втулки 4 цапфы б лопаток 7. Псвора666278
Формула изобретения г /
А-A
Риг. f
Яиг. 2
Составитель С.Зарицкий
Редактор В.Большакова ТехредЛ.Алферова корректоРС,Патрушева
Заказ 3116/24 Тираж 606 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб.,д.4/5
Филиал ППП . Патент, г.ужгород, ул.Проектная,4 чивая каждую втулку и цапфу, совмещают диаметральное отверстие 8 с окном 11, после чего вставляют штифт и затем устанавливают втулку в рабочее положение. Р)тифт обеспечивает соединение втулки с цапфой лопатки, характеризующееся. простотой сборки и надежностью в работе.
Повышению надежности в значительной степени способствует податливость соединения, обусловленная наличием плавающего штифта (при работе может поворачиваться и перемещаться вдоль своей оси до упора в стенку бобышки)..
Статор турбомашины, содержащий корпус, имеющий наружные бобышки с отверстиями, в каждом из которых установлена втулка приводного рычага, закрепленная на цапфе поворотной: лопатки, отличающийся тем, что, с целью повышения надежности и упрощения сборки, в цапфе и втулке выполнено сквозное диаметральное
5 отверстие, и втулка закреплена на цапфе посредством штифта, размещенного в последнем, а в стенке бобышки выполнено окно для установки штифта, расположенное вне сектора его пово10 рота при изменении углового положения лопатки.
Источники информации, принятые во внимание при экспертизе
15 1. Патент Ивейцарии М 362270, x . F 04 D 27/00, 1968.
2. Патент CtlA Р 3788763, кл. 415-147, 1973.
