Гидравлическая система выравнивания платформы в горизонтальное положение

Гидравлическая система выравнивания платформы в горизонтальное положение

Иллюстрации

Показать все

Реферат



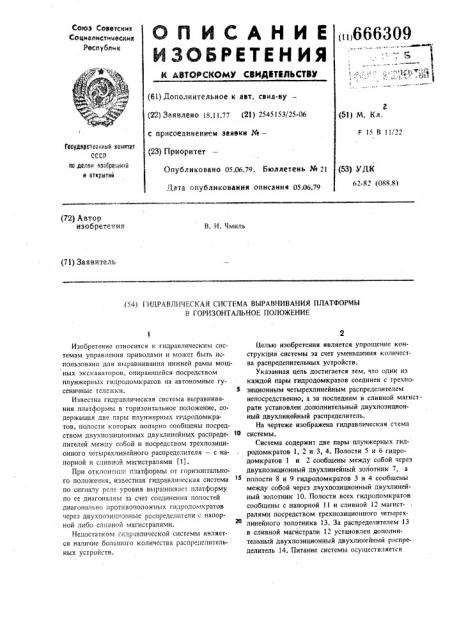

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДИТВЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) ЗаивлЕио 18,11.77 (21) 2545153/25-06 с присоединением заявки №вЂ” (23) Приоритет г (51) М. Кл.

F 15 В 11/22

Государства!!иь!6 ханятет

СССР

M graf!588 N305p8 é ь и атхвь!тай (|эо) УЛК

62-82 (088.8) Опубликовано 05.06.79, Бюллетень ¹ 21

Дата опубликования описания 05.06.79 (72) Автор изобретения

В. И. Чмиль (71) Заявитель (54) ГИДРАВЛИЧЕСКАЯ СИСТЕМА ВЫРАВНИВАНИЯ ПЛАТФОРМЫ

В ГОРИЗОНТАЛЬНОЕ ПОЛОЖЕНИЕ

Изобретение относится K гидравлическим системам управления приводами и может быть использовано для выравнивания нижней рамы мощ ных экскаваторов, опирающейся посредством плунжерных гидродомкратов на автономные гусеничные тележки.

Известна гидравлическая система выравнивания платформы в горизонтальное положение, содержащая две пары плунжернь!х и дродомкратов, полости которых попарно сообщеньг посредством двухпозиционных двухлинейных распределителей между собой и посредством трехпозиционного четырехлинейного распределителя — с напорной и сливной магистралями (11.

При отклоне!пп! платформы от горизонтального положения, известная пщравлическая система по сигналу реле уровня выравнивает платформу по ее диагоналям за счет соединения полостей диагонально противоположных гидродомкратов через двухпозиционные распределители с напорной либо сливной магистралями.

Недостатком гидравлической системы является наличие большого количества распределительных устройств.

Мелью изобретения является упрощение конструкции системы за счет уменьшения количества распределительных устройств.

Указанная цель достигается тем, что один из . каждой пары гидродомкратов соединен с трехпозиционным четырехлинейным распределителем непосредственно, а за последним в сливной магистрали установлен дополнительный двухпозициойный двухлинейный распределитель.

На чертеже изображена гидравлическая схема системы.

Система содержит две пары плунжерных гидродомкратов 1, 2 и 3, 4. Полости 5 и 6 гидродомкратов 1 и 2 сообщены между собой через двухпозиционный двухлинейный золотник 7, а полости 8 и 9 гидродомкратов 3 и 4 сообщены между собой через двухпозиционный двухлинейный золотник 10. Полости всех гидродомкратов сообщены с напорной 11 и сливной 12 магистралями посредством трехпозиционного четырехлинейного золотника 13. За распределителем 13 в сливной магистрали 12 установлен дополнительный двухпозиционный двухлинейный распре-; делитель 14. Питание системы осуществляется

3 6663 насосом 15„а предохранение системы от пере грузок осуществляется клапаном 16.

Гидравлическая система выравнивания платформы в горизонтальное положение. работает следующим образом.

При передвижении платформы или во время функционирования установленных на ней рабочих органов, возможна просадка гидродомкратов. В этих случаях, для обеспечения устойчивости платформы. и для более равномерного распре- 1о деления веса ее на гидродомкраты, открывают ,один из двухпоэиционных двухлинейных распределителей, сообщающих полости гидродомкратов..

При нарушении горизонтального положения диагонали платформы по гидродомкратам 1 — 4; гидродомкрат 1 поднят (опущен), а 4 опущен (ноднят), по сигналу реле уровня (на чертеже не показано), посредством распределителя 13, насос 15 соединяется с полостью 9 (5) гидро2О домкрата 4(1), а полость гидродомкрата 1(4) посредством того же распределителя 13 через дополнительный распределитель 14 соединяется со сливной магистралью 12. Процесс выравнивания продолжается до тех, пор, пока платформа не возвратится в горизонтальное положение и реле уровня не подаст сигнал об отключении насоса и распределителей.

При нарушении горизонтального положения платформы по диагонали гидродомкратов 2 — 3, гидродомкрат 2 поднят (опущен),а 3 опущен (поднят) возможны два варианта выравнивания платформы.

По сигналу реле уровня распределитель 13 соединяет насос 15 с полостями гидродомкратов

09 4

3-4 (1 — 2), с открытым распределителем между ними. Процесс продолжается до тех пор, пока диагональ платформы с гидродомкратами 2-3 не станет горизонтально. После чего выравнивают платформу по диагонали 1 — 4.

При высоком положении гидродомкратов 3-4 (1 — 2) распределитель 13 соединяет полости гидродомкратов 3 — 4 (1 — 2) через распределитель

14 со сливной магистралью системы и процесс продолжается, как и в нервом варианте, до выравнивания диагонали 2-3 в горизонтальное положение.

Формула изобретения

Гидравлическая система выравнивания платформы в горизонтальное положение, содержащая две пары плунжерных гидродомкратов, полости которых попарно сообщены посредством двухпозиционных двухлинейных распределителей между собой и посредством трехпоэиционного четырехлинейного распределителя — с напорной и сливной магистралями, о т л и ч а ю щ а я— с я тем, что, с целью упрощения конструкции, один из каждой пары гидродомкратов соединен с трехпоэиционным четырехлинейным распределителем непосредственно, а за последним в сливной магистрали установлен дополнительный двухпозиционный двухлинейный распределитель.

Источники информации, принятые во внимание при экспертизе !. Чмиль В. И., Михайличенко Е. И. Переходные процессы в релейных гидравлических системах хода экскаваторов типа ЭВГ, сб. Гидропривод и гидропневмоавтоматика, Киев, "Техника", 1973, М 9, с. 152, рис. 1.

Ц!1ИИПИ Заказ 3121/26

Тираж 869 1lодписное

Филиал П1!1! "Патент", r. Ужгород, ул. Проектная, 4
