Реферат

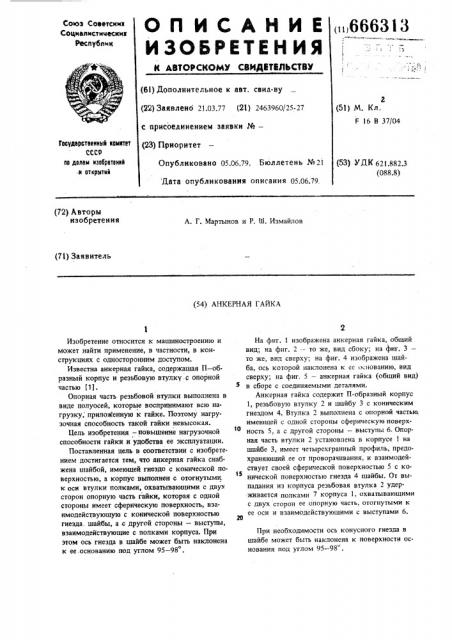

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЮТВЛЬСТВУ

Союз Соаетскни

Соцналнстнческнк

Республик

„„66631З (6l) Дополнительное к авт. свил-ву (22) Заявлеиб 21.03.77 (21) 2463960/25-27 с присоединением заявки №вЂ” (23) Приоритет

2 (51) М. Кл.

F 16 В 37/04

Государстовнный комктвт

СССР оо долам изобрвтвннй и открытий

Опубликовано 05.06.79. Бюллетень №21

Дата опубликования описания 05.06.79. (53) УДК 621.882.3 (088.8) (72) Авторы изобретения

А. Г. Мартынов и P. M. Измайлов (71) Заявитель (54) АНКЕРНАЯ ГАЙКА

Изобретение относится к машиностроению и может найти применение, в частности, в конструкциях с односторонним доступом.

Известна анкерная гайка, содержащая П вЂ” образный корпус и резьбовую втулку с опорной частью 11).

Опорная часть резьбовой втулки выполнена в виде полуосей, которые воспринимают всю нагрузку, прилоЖенную к гайке. Поэтому нагрузочная способность такой гайки невысокая.

Цель изобретения — повышение нагрузочной способности гайки и удобства ее эксплуатации.

Поставленная цель в соответствии с изобретением достигается тем, что анкерная гайка снабжена шайбой, имеющей гнездо с конической поверхностью, а корпус выполнен с отогнутыми. к оси втулки полками, охватывающими с двух сторон опорную часть гайки, которая с одной стороны имеет сферическую поверхность, взаимодействующую с конической поверхностью гнезда, шайбы, а с другой стороны — выступы, взаимодействующие с полками корпуса. При этом ось гнезда в шайбе может быть наклонена к ее.основанию под углом 95 — 98 .

На фиг. 1 изображена анкерная гайка, общий вид; на фиг. 2 -- то же, вид сбоку; на фиг. 3— то же, вид сверху; на фиг. 4 изображена шайба, ось которой наклонена к ес основанию, вид сверху; на фиг. 5 — анкерная гайка (общий вид) в сборе с соединяемыми деталями.

Анкерная гайка содержит П-образный корпус

1, резьбовую втулку 2 и шайбу 3 с коническим гнездом 4. Втулка 2 выполнена с опорной частью, имеющей с одной стороны сферическую поверхность 5, а с другой стороны — выступы 6. Опорная часть втулки 2 установлена в корпусе 1 на шайбе 3, имеет четырехгранный профиль, предохраняющий.ее от проворачивания. и взаимодействует своей сферической поверхностью 5 с конической поверхностью гнезда 4 шайбы. От выпадания из корпуса резьбовая втулка 2 удерживается полками 7 корпуса 1, охватывающими с двух сторон ее опорную часть. отогнутыми к ее оси и взаимодействующими с выступами 6.

При необходимости ось конусного гнезда в шайбе может быть наклонена к поверхности основания под углом 95-98".

3 б установка анкерной гайки в конструкцию про изводится следующим образом. В соединяемых деталях 8, 9 снерлится отверстие нужного диаметра перпендикулярно внешней поверхности детали 9. После этого пакет разбирают и по отверстию в детали i устанавливают анкерную гайку на технологический болт. При это резьбовая втулка 2 ориентируется по оси болта, а шайба

3 занимает определенное для данного наклона резьбовой втулки положение относительно корпуса l. После этого по отверстиям 10 шайбы 3 сверлятся отверстия в корпусах гайки и детали

8 для их совместной клепки. Прикрепленная к корпусу 1 шайба 3 фиксирует резьбовую втулку 2 в том положении, которое она приняла при устанонке гайки на технологический болт. Затем технологический болт вывертывают и устанавливают деталч 9 на основной болт li.

Анкерная гайка данной конструкции имеет большую нагрузочную способность, удобна в эксплуатации при креплении непараллельного пакета деталей в труднодоступных местах. бб313 4

Формула изобретения

l. Анкерная гайка, содержащая П-образныи корпус и резьбовую втулку с опорной частью, о т л и Ч,a ю щ а я с я тем, что с целью повышения ее нагрузочной способности и удобства эксплуатации, она снабжена шаибой, имеющей гнездо с конической поверхностью, а корпус выполнен с отогнутыми к оси втулки пол10 ками, охватывающими с двух сторон опорную часть гайки, которая с одной стороны имеет сферическую поверхность, взаимодействующую с кон1-ческой поверхностью гнезда шайбы, а с другой стороны выступы, взаимодействующие с

15 полками корпуса, 2. Анкерная гаика, о тлич ающа я ся тем, что ось гнезда в шайбе наклонена к ее основанию под углом 95-98 .

2о Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство Р 507713, кл,. F 16 Б 37!04, l973.
