Реферат

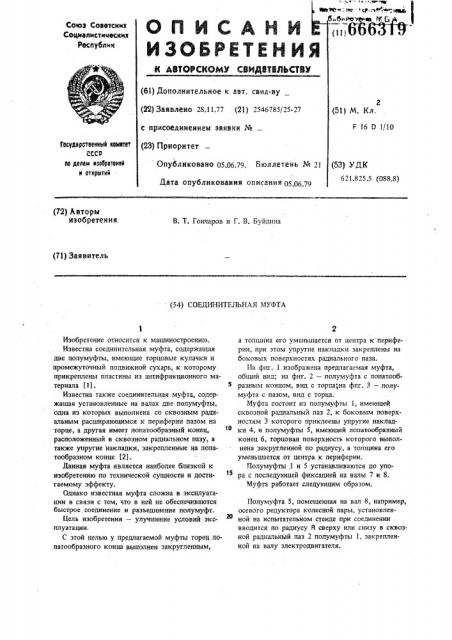

Союз Советекин

Социалистимескин

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 28.11.77 (21) 2546785/25-27 с присоединением заявки №

) М. Кл.

F 16 0 1/10

Государственный номнтет

СССР не делам нзебретеннй н ОткРе тнй (23) Приоритет

Опубликовано 05,06.79. Бнэллетень №

Дата опубли кования оп исани я 05 06 7g

3) УДК

621.825.5 (088.8) (72) Авторы изобретения

В. Т. Гончаров и Г. В. Буйдина (71) Заявитель (54) СОЕДИНИТЕЛЬНАЯ МУФТА

Изобретение относится к машиностроению.

Известна соединительная муфта, содержащая две полумуфты, имеющие торцовые кулачки и промежуточный подвижной сухарь, к которому прикреплены пластины из антифрикционного материала (1).

Известна также соединительная муфта, содержашая установленные на валах две.полумуфты, одна из которых выполнена со сквозным радиальным расширяющимся к периферии пазом на торце, а другая имеет лопатообразный конец, расположенный в сквозном радиальном пазу, а также упругие накладки, закрепленные на лопатообразном конце 12).

Данная муфта является наиболее близкой к изобретению по технической сущности и достигаемому эффекту.

Однако известная муфта сложна в эксплуатации в связи с тем, что в ней не обеспечиваются быстрое соединение и разъединение полумуфт.

Кель изобретения — улучшение условий эксплуатации.

С этой целью у предлагаемой муфты торец лопатообразного конца выполнен закругленным, а толщина его уменьшается от центра к периферии, при этом упругие накладки закреплены на боковых поверхностях радиального паза.

На фпг. 1 изображена предлагаемая муфта, общий вид; на фиг. 2 — полумуфта с лопатообразным концом, вид с торца,на фиг. 3 — полумуфта с пазом, вид с торца.

Муфта состоит из полумуфты 1, имеющей сквозной радиальный паз 2, к боковым поверх-. ностям 3 которого приклеены упругие накладки 4, и полумуфты 5, имеющей лопатообразный конец 6, торцовая поверхность которого выполнена закругленной по радиусу, а толщина его уменьшается от центра к периферии, Полумуфты 1 и 5 устанавливаются до упора с последующей фиксацией на валы 7 и 8.

Муфта работает следующим образом.

Полумуфта 5, помещенная на вал 8, например, осевого редуктора колесной пары, установленной на испытательном стенде при соединении вводится по радиусу R сверху или снизу в сквозной радиальный паз 2 полумуфты 1, закрепленной на валу электродвигателя.

6663

Составитель О. Логвинова

Редактор А. Мурадян Техред О, Андрейко Корректор О. Ковинская

Заказ 3122/26 Тираж 1138 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий.113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

При вращении валов в одну сторону лопато. образный конец 6 полумуфты 5 поверхностью

9 прижимается к поверхности 10 паза 2 полумуфты 1, а поверхность 11 к поверхности 12 паза

2, тем самым крутящий момент передается от электродвигателя к осевому редуктору колесной пары.

Формула изобретения

Соединительная муфта, содержа цая установленные на валах две полумуфты, одна из которых выполнена со сквозными радиальными пазами на торце, а другая имеет лопатообразный

19 4 конец, расположенный в сквозном радиальном пазу, а также упругие накладки, о т л и ч а ющ а я с я тем, что, с целью улучшения условий эксплуатации, торец лопатообразного конца выполнен закругленным, а толщина его уменьшается от центра к периферии, при этом упругие накладки закреплены на боковых поверхностях радиального паза.

Источники информации, принятые во внимание при экспертизе

1. Поляков В. С. и Барбаш И. Д. Муфты

"Машиностроение". Л., с. 21, рис. 14, 1973.

2, Авторское свидетельство No 406052, кл. Е 16 0 1/10, 1971.
