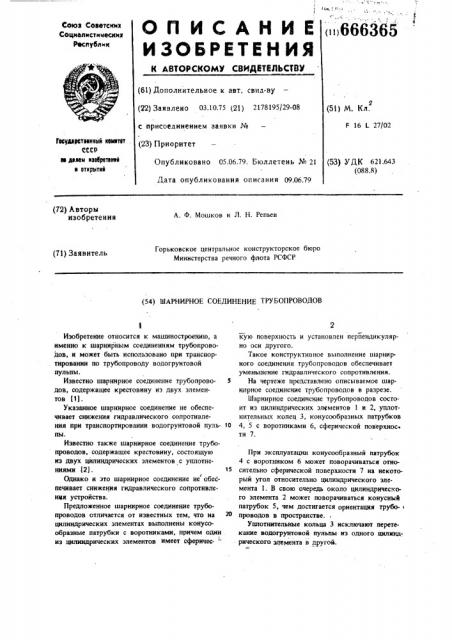

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 03.10.75 (21) 2178195/29-08

Союз Советских

Социалистических

Республик

2 (51) М. Кл. с присоединением заявки №

F 16 L 27/02 (23) Приоритет

Г&&удв р&тв&нньй к&мнтет

СССР

&& Дюнам нЗ&6Р&т&нн& н открытая

Опубликовано 05.06.79. Бюллетень № 21

Дата опубликования описания 09.06.79 (53) УДК 621.643 (088.8) (72) Авторы изобретения

А. Ф. Мошков и Л. Н. Репьев

Горьковское центральное конструкторское бюро

Министерства речного флота РСФСР (71) Заявитель (54) ШАРНИРНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

1

Изобретение относится к машиностроению, а именно к шарнирным соединениям трубопроводов, и может быть использовано при транснортировании по трубопроводу водогрунтовой пульпы.

Известно шарнирное соединение трубопроводов, содержащее крестовину из двух элементов (1).

Указанное шарнирное соединение не обеспечивает снижения гидравлического сопротивления при транспортировании водогрунтовой пульИзвестно также шарнирное соединение трубопроводов, содержащее крестовину, состоящую из двух цилиндрических элементов с уплотнениями 12). с

Однако и это шарнирное соединение не обеспечивает снижения гидравлического сопротивленвя устройства.

Предложенное шарнирное соединение трубопроводов отличается от известных тем, что на цилиндрических элементах выполнены конусообразные патрубки с воротниками, причем один из цилиндрических элементов имеет сферичес- кую поверхность и установлен перпендикулярно оси другого.

Такое конструктивное выполнение шарнирного соединения трубопроводов обеспечивает уменьшение гидравлического сопротивления.

На чертеже представлено описываемое шарнирное соединение трубопроводов в разрезе.

Шарнирное соединение трубопроводов состоит из цилиндрических элементов 1 и 2, уплотнительных колец 3, конусообразных патрубков

4, 5 с воротникамн 6, сферической поверхнос. тн 7.

При эксплуатации конусообразный патрубок

4 с воротником 6 может поворачиваться относительно сферической поверхности 7 на некоторый угол относительно цилиндрического элемента 1. В свою очередь около цилиндрического элемента 2 может поворачиваться конусиый патрубок 5, чем достигается ориентация трубопроводов в пространстве.

Уплотнительные кольца 3 исключают перетекание водогрунтовой пульпы из одного цилиндрического элемента в другой.

666365

Формула изобретения

Составитель Л. Зубок

Техред З,фанта

Редактор И. Гохфельд

Корректор Г. Назарова

Заказ 3136/29 Тираж 1138 Подписное

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4

Шарнирное соединение трубопроводов, преимущественно для транспортирования водогрунтовой пульпы, содержащее крестовину, состоящую из двух цилиндрических элементов с уплотнительными кольцами о тл и ч а ю щ е е с я тем, что, с целью уменьшения гидравлического сопротивления, на цилиндрических элементах выполнены конусообразные патрубки с воротниками, причем один из цилиндрических элементов имеет сферическую поверхность и установлен перпендикулярно оси другого.

Источники информации, принятые во внима3 we при экспертизе

1. Авторское свидетельство СССР М 393529, кл. F 16 L 27/02, 1972.

2, Авторское свидетельство СССР Я 313015, кл. F !6 1 27/02, 1968.
