Устройство для проявления скрытого изображения на электрофотографической пластине

Устройство для проявления скрытого изображения на электрофотографической пластине

Иллюстрации

Показать все

Реферат



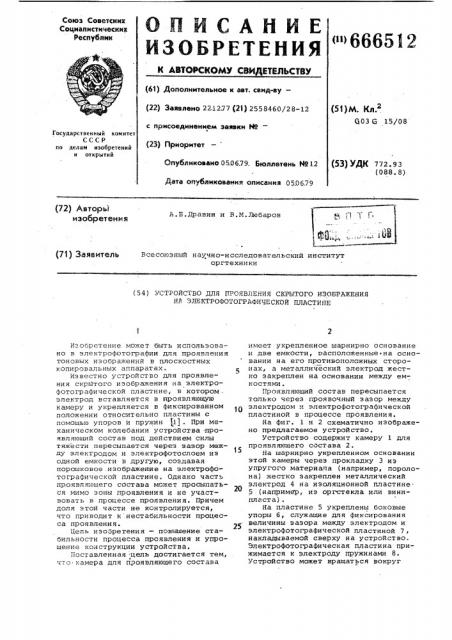

Союз Советскиж

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 22.1277 (21) 2558460/2 8-12 с присоединением заявки Йо (23) Приоритет (51)М. Кл.

ЯОЗ 4 15/08

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 772.93 (088. 8) Опубликовано 05.06.79. Бюллетень Hо 12

Дата опубликования описания 0506.79 (72) Авторь| изобретения

A.Á.ÄðàíèH и В.М.Любаров

Всесоюзный научно-исследовательский институт оргтехники (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОЯВЛЕНИЯ СКРЫТОГО ИЗОБРАЖЕНИЯ

НА ЗЛЕКТРОФОТОГРАФИЧЕСКОЙ EHACTHHE

Изобретение может быть использовано в электрофотографии для проявления тоновых изображений в плоскостных копировальных аппаратах.

Известно устройство для проявления скрь1того изображения на электрофотографической пластине, в котором . электрод вставляется в проявляющую камеру и укрепляется в фиксированном положении относительно пластины с помощью упоров и пружин (1) . При механическом колебании устройства .проявляющий состав под действием силы тяжести пересыпается через зазор между электродом и электрофотослоем из одной емкости в другую, создавая порошковое .изображение на электрофотографической пластине. Однако часть проявляющего состава может просыпаться мимо зоны проявления и не участвовать в процессе проявления. Причем доля этой части не контролируется, что приводит к нестабильности процесса проявления.

Цель изобретения — повышение стабильности процесса проявления и упрощение конструкции устройства.

Поставленная .цель достигается тем, Ф что камера для проявляющего состава имеет укрепленное шарнирно основание и две емкости, расположенные на основании на его противоположных сторонах, а металлический электрод жестко закреплен на основании между емкостями

Проявляющий состав пересыпается только через проявочный зазор между электродом и электрофотографической пластиной в процессе проявления.

На фиг. 1 и 2 схематично изображено предлагаемое устройство.

Устройство содержит камеру 1 для проявляющего состава 2.

На шарнирно укрепленном основании этой камеры через прокладку 3 из упругого материала (например, поролонаа) жестко з акреплен металлический электрод 4 на изоляционной пластине

5 (например, из оргстекла или винипласта) .

На пластине 5 укреплены боковые упоры 6, служащие для фиксирования величины зазора между электродом и электрофотографической пластиной .7, накладываемой сверху на устройство.

Электрофотографическая пластина прижимается к электроду пружинами 8.

Устройство может вращаться вокруг

666512

1. Патент СшА вг17418, кл. 118-637, 1957.

Составитель Л. Врублевская

ТехредЛ.Алферова КоРРектоР Г. Решетник

Редактор. Л.Волкова

Заказ 3181j37 Тираж 547 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.Ужгород, ул.Проектная,4 оси 9. Камера 1 разделена на емкости 10 и 11.

Для проявления скрытого изображения на пластине 7 устройство поворачивают вокруг оси 9 на угол 90 по часовой стрелке. При этом проявляющий состав 2 пересыпается иэ емкости 10 через зазор между электродом 4 и электрофотографической пластиной 7 в емкость 11. Далее устройство поворачивают против часовой стрелки на

180, и проявляющий состав пересыо пается по зазору опять в емкость, 10.

Затем устройство возвращается в исходное положение поворотом его на 90 по часовой стрелке.

Формула изобрет ения

Устройство для проявления скрыто- го изображения на электрофотографиначеской пластине, состоящее из шарнирно укрепленной камеры для проявляющего состава и плоского металлического электрода, установленного в ней, о т л и ч а ю щ е е с я тем, что, с .целью упрощения конструкции устройства и повышения стабильности процесса проявления, камера для проявляющего состава имеет укрепленное шарнирно основание и две емкости, расположенные на основании на его противоположных сторонах, а металлический электрод жестко закреплен на основании между емкостями.

Источники информации, прин ятые во

15 внимание при экспертизе
