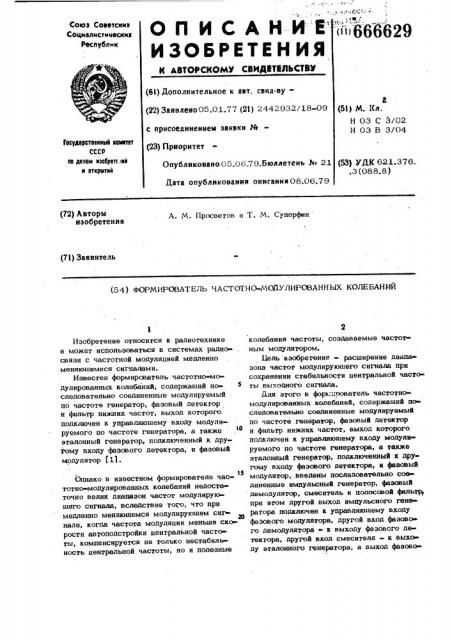

ОПИСАНИа

ИЗОБРЕТЕН ИЯ к лвтоескомю свидвтвльствю 666629

Союз Соавтсккк

Соцналмстммескик

Рвспублмк (6!) Дополнительное к авт. свид-ву(22) Заявлено 05.01.77 (21) 2442932/18-09 с присоединением заявки М— (23) Приоритет

Опубликовано05.06.79.бюллетень 3Ч» 21

Дата опубликования описания 08.06.79

В (51) М. j

Н 03 С 3/02

Н 03 В 3/04

Гасударственный квинтет

СССР на делам нзабреттлнй н атнрытнй (53) УДК 621.376. .3 (088.8) А. М. Просвегов и Т..М. Суперфин (72) Авторы изобретения (71) Заявитель (54) ФОРМИРОВАТЕЛЬ ЧАСТОТНО-М1СЯУЛИРОВАНН ЫХ КОЛЕБАНИЙ

Изобретение относится K радиотехнике и может использоваться в системах радио- . связи с частотной модуляцией медленно меняюшимися сигналами.

Известен формирователь частотно-модулированных колебаний, содержаший по следовательно соединенные модулируемый по частоте генератор, фазовый детектор и фильтр нижних частот, выход которого подключен к управляюшему входу модулируемого по частоте генератора, а также эталонный генератор, подключенный к другому входу фазового детектора, и фазовый модулятор (11.

13

Однако в известном формирователе частотно-модулированных колебаний недоста точно велик диапазон частот модулируюшвго сигнала, вследствие гоь..о, что при медленно меняющемся модулируюшем сиг»нале, когда частота модуляции меньше скорости автоподстройки центральной частоты, компенсируется не только нестабиль» ность центральной частоты, но и полезные колебания частоты, создаваемые частот ным модулятором.

Uemь изобретения - расширение диапа зона частот модулируюшего сигнала при сохранении стабильности центральной часто» гы выходного сигнала. йля этого в фора прователь частотномодулированных колебаний, содержаший по- следовательно соединенные модулируемый по частоте генератор, фазовый детектор и фильтр нижних частот, выход которого подключен к управляюшему входу модулируемого по частоте генератора, а также эталонный генератор, подключенный к дру» гому входу фазового детектора, и фазовый модулятор, . введены последовательно сое диненные импульсный генератор, фазовый демодулятор„смесигель и полосовой фильтрт при этом другой выход импульсного гене рагора подключен к управляюшему входу фазового модулятора, другой вход фазово»

ro демодулятора к выходу фазового детектора, другой вход смесителя — к выхо ду эталонного генератора, а выход фазово

666629 го модулятора соединен с сигнальным входом модулируемого по частоте генератора.

На фиг. 1 представлена структурная электрическая схема предложенного формирователя; на фиг. 2 — временные диаграммы работы устройства.

Формирователь частотно-модулированных колебаний содержит последовательно соединенные модулируемый по частоте генератор 1, фазовый детектор 2 и фильтр ниж- 0 них частот 3, выход которого подключен к управляющему входу модулируемого по частоте генератора 1, а также эталонный генератор 4, подключенный к другому вхоl1y фазового детектора 2, и фазовый моду- 15 лятор 5, а также последовательно соединенные импульсный генератор 6, фазовый демодулятор 7, смеситель 8 и полосовой фильтр 9, при этом другой выход импульсного генератора 6 подключен к управляю щему входу фазового модулятора 5, другой вход фазового демодулятора 7 - к выходу фазового детектора 2, другой вход смесителя 8 - к выходу эталонного. генератора 4, а выход фазового модулятора

5 соединен с сигнальным входом модулируемого по частоте генератора 1.

Формирователь работает следующим образом.

Модулирующий сигнал М0 в полосе

30 частот О - Рррох (фиг. 2а) поступает на вход фазового модулятора 5, управляемо го импульсным генератором 6, вырабатывающим прямоугольные колебания У(Ц, период когорых выбирвегоя ие уоповия

Т<» к „ (фиг. 2б). Не выходе модулятора 5 образуются модулированные по полярности колебания - U (f. ) (фиг. 2в), которые подаются на модулируемый по частоте генератор 1. С генератора 1 колеба40 нияг(+ U(t)) (фиг. 2г) поступают в коль цо автоподстройки центральной частоты.

При этом демодуляция на низких модулируюших частотах не происходит, так как

45 частота модуляции генератора 1 гораздо больше скорости автоподстройки центральной частоты. На выходе фазового детекто; ра 2 получаются колебания (Ь f (t)l (фиг.

2д), постоянная составляющая которых

Я) выделяется фильтром 3 для автоподстройки центральной частоты генератора 1, а низкочастотная составляющая имеет час тогу, изменяющуюся в соответствии с ио ходным модулирующим сигналом U(t), и фазу (фиг. 2е) переключающуюся с О на

R в соответствии с колебаниями УИ) импульсного генератора 6. Эти колебания

1 поступают на фазовый демодулятор 7, ко4 тарый снимает модуляцию по полярности, и на выходе его получается модулированное по частоте входным сигналом колебание с центральной частотой л 1у определяемой постоянной составляющей входного сигнала Ua .

Величина D f0 не зависит ог исходной нестабильности центральной частоты генератора 1, гак как последняя подсграиваегся под стабильную частоту генератора 4.

B фазовом демодуляторе 7 осуществляется устранение коммутации фазы выходного сигнала фазового детектора 2 с частотой прямоугольных колебаний генератора 6. Далее сигнал поступает на смеситель 8, где переносится по частоте в высокочастотную область, и на полосовой фильтр 9. Выходной радиосигнал представляет собой высокочастотные колебания со стабильной несущей частотой, модулированные по частоте исходным сигналом

U(t} (фиг. 2ж).

Таким образом, предложенный формирователь позволяет осуществлять автоподстройку центральной частоты без ограничения нижней границы полосы входного модулирующего сигнала.

Формула изобретения

Формирователь частотно-модулированных колебаний, содержащий последовательно соединенные модулируемый по частоте генератор, фазовый детектор и фильтр ниж. них частот, выход которого подключен к управляющему входу модулируемого по частоте генератора, а также эталонный генератор, подключенный к другому входу фазового детектора, и фазовый модулятор, о т л и ч а ю ш и и с я тем, что, с целью расширения диапазона частот модулируюшего сигнала при сохранении стабиль ности центральной частоты выходного сигнала, в него введены последовательно соединенные импульсный генератор, фазовый демодулятор, смеситель и полосовой фильтр, при этом другой выход импульсного генератора подключен к управляющему входу фазового модулятора, другой вход фазового демодулятора - к выходу фазового детектора, другой вход смесителя - к выходу эталонного генератора, а выход фазово го модулятора соединен с сигнальным вхо дом модулируемого по частоте генератора.

Источники информации, принятые во внимание при экспертизе

1. Верещагин Е. М. Модуляция в гене

paropax сверхвысоких частот. М., Сов. радио». 1972, с. 141.

666629

U(t)

> Ug) о г ф )

8 О

f(+vga)

2 (0

s ф

alp

f(a

fg
