Союз Советскнк

Социал нс тически к

Республнк

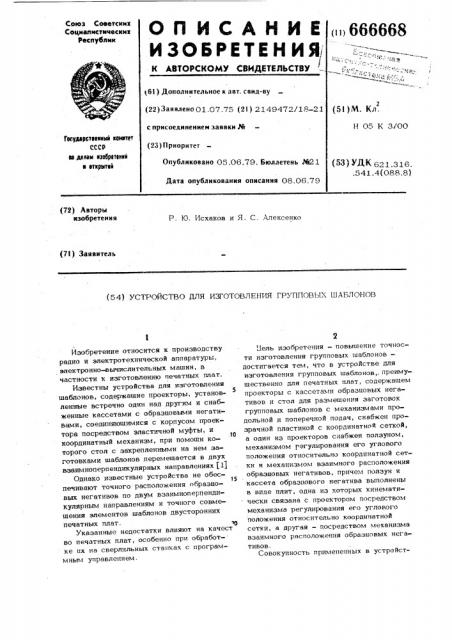

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ, (ii 666668

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т6! ) Дополнительное к авт. свид-ву (22) Зая влено 01.07.75 (2 l ) 2149472/18-21 с присоединением заявки K (23) Приоритет

Опубликовано 05.06.79. Бюллетень РЙ21

Дата опубликования описания 08.06.79 (51)(Ч. Кл.

Н 05 K 3/ОО

Государстаеккык криктет

СССР ке делам кзебретеккй и еткрыткк (53 У УД К 621. З 16 . 541. 4(088. 8) (72) Авторы изобретения

P. Ю. Исхаков и Я. С. Алексенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ГРУППОВЫХ ШАБЛОНОВ

Изобретение относится к производству радио и электротехнической аппаратурь;, электронно-вычислительных машин, в частности к изготовлению печатных плат.

Известны устройства для изготовлении

5 шаблонов, содержашие проекторы, установленные встречно один над другим и снабженные кассетами с образцовыми негативами, соединяюшимися с корпусом проектора посредством эластичной муфты, и

1О координатный механизм, при помоши которого стол с закрепленными на нем заготовками шаблонов перемешается в двух взаимноперпендикулярных направлениях (lj

Однако известные устройства не обес15 печивают точного расположения образцовых негативов по двум взаимноперпендикулярным направлениям и точного совмещения элементов шаблонов двусторонних печатных плат, 10

Указанные недостатки влияют на качест во печатных плат, особенно при обработ-. ке нх на сверлильных станках с программным управлением.

Пель изобретения — повышение точности изготовления групповых шаблонов— достигается тем, что в устройстве для изготовления групповых шаблонов,. преимущественно для печатных плат, содержащем проекторы с кассетами образцовых негативов и стол для размещения заготовок групповых шаблонов с механизмами продольной и поперечной подач, снабжен прозрачной пластиной с координатной сеткой, а один из проекторов снабжен ползуном, механизмом регулирования его углового положения относительно координатной сетки и механизмом взаимного расположения образцовых негативов, причем ползун и кассета образцового негатива выполнены в виде плит, одна из которых хинематически связана с проектором посредством механизма регулирования его углового положения относительно координатной сетки, а другая - посредством механизма взаимного расположения образцовых негативов.

Совокупность примененных в устройст666668 ве новых конструктивных признаков сводит к минимуму погрешности установки образцовых негативов, что позволяет повысить точность изготовления групповых шаблонов.

На фиг. 1 представлено устройство в сборе; на фиг. 2 — вид по стрелке Л.

Стол 1, на который устанавливают заготовки шаблонов 2 и 3, связан посредством винта 4 и пружинной ленты 5 с держателем механизма 6 поперечных подач.

Устройство содержит толкатель 7, прозрачную пластину 8, проекторы 9 и

10, механизм 11 продольной подачи, кассетодержатели 12 и 13 с кассетами образцовых негативов 14 и 15, упругие муфты 16 и 17, механизмы 18 и 19 расположения образцовых негативов, ползун 20, колонку 21, электромагнит (механизм регулирования углового положения)

22, рычаг 23, пружины 24 и 25, винты

26 и 27, координатную сетку 28, крышку 29, винт 30, непрозрачную пластину

31, источники света 32 и 33, винт,34, ось 35.

Подпружиненный толкатель 7 обеспечивает подъем. стола 1 над нижним проектором 10, необходимый для исключения касания заготовки шаблона 3 в момент передвижения механизма 6 поперечных подач и механизма 11 продольных подач.

Верхний проектор 9 и нижний проектор 10 установлены встречно друг другу

35 на механизме 11 продольных подач и имеют кассетодержатели 12 и 13 с кассетами образцовых негат Bos 14 и 15, причем кассетодержатеяи связаны с проекторами 9 и 10 с пэмощью упругих муфт 16 и 17.

° Ф

Проектор 9 посредством.оси 35 соединен с ползуном 20, перемещающимся цо направляющим колонки 21, установленной на механизме 11 продольных подач. Полэун 20 перемещается вниз электромагнитом 22 через рычаг 23 и пружину 24., поддерживающую постоянное усилие прижима образцового негатива.

Для возвращения ползуна в исходное положение на колонке 21 установлены пружины 25. На полэуне расположены винты 26 для настройки образцового негатива по координатной сетке 28 поворотом верхнего проек ора 9 вокруг оси

35.

Нижний проектор 10 может ограниченно перемешаться в горизонтальной плоскости, и его положение фиксируется винтами 27. Механизмы 6 и 11 передвигаются во взаимно перпендикулярных направлениях при помощи механизмов привода и блока управления по заданной програм е.

Во время подготовки устройства к работе в кассетодержатели 12 и 13 устанавливают и закрепляют образцовые негативы 14 и 15. Затем при помощи механизмов 18 и 19 выверяют горизонтальность и вэаимопараллельность образцовых негативов 14 и 15 проекторов 9 и 10 между собою и столом 1. После этого механизм 11 с проекторами 9 и 10 устанавливают в положение, при котором образцовый негатив 14 находится в поле сетки 28. (непрозрачная пластина 31 предварительно убрана) . Снимают крышку

29 с проектора 9 и опускают винтом 34 до соприкосновения с сеткой 28. Включают источник света 32 проектора 10 и настраивают образцовый негатив 14 по сетке 28 винтами 26. Затем механизм

11 отводят в крайнее заднее положение, и проектор 9 за пределами стола 1 опускают винтом 34 до соприкосновения с образцовым негативом 15 проектора 10, после чего передвижением проектора 10 и горизонтальной плоскости совмещают негативы 14 и 15 по общим элементам.

Затем проектор 9 отводят в исходное положение. Положение проектора 10 фиксируют винтами 27, На столе устанавливают и закрепляют при помощи вакуума за.готовки групповых шаблонов 2 и 3. Механизмы 6 и 11 переводят в исходное положение, и устройство готово к работе.

После включения устройства на автоматический режим работы механизмы привода по заданной программе перемещают механизмы 6 и 11, опускают проектор 9, который входит в сопр..косновение с заготовкой группового шаблона 2, причем заготовка группового шаблона 3, в свою очередь, контактирует с проектором 10.

После этого включаются источники света

32 и 33 и происходит экспонирование заготовок, покрытых фоточувствительным материалом. По окончании экспонирования проектор 9 возвращается в исходное положение, стол 1 под действием подпружиненного толкателя 7 отходит от образцового негатива 15 проектора 10, после чего механизмы 6 и 11 перемещаются в, следующее положение, предусмотренное программой. На этом заканчивается цикл нанесения скрытого иэображения одиночного шаблона. После повторения необхо666668 димого количества циклов заготовки шаблонов 2 и 3 снимают со стола устройства и подвергают дальнейшей химической обработке.

Наличие поворачивающегося вокруг оси проектора, связанного регулировоч- .

5 ными механизмами с кассетодержа елем и ползуном, и прозрачной настроечной сетки стола дает возможность более точно устанавливать образцовые негативы

4 ° по двум взаимно перпендикулярным направлениям и более точно совмещать элементы групповых шаблонов двусторонней печати.

Испытания показали повышенные на15 дежность и точность изготовления групповых шаблонов на данном устройстве по сравнению с известными устройствами. Кроме того повышаются производительность и качество обработки печатных

1Е плат на сверлильных станках с программным управлением.

Производительность труда при изготовлении шаблонов повышается до 10 раз.

Формула изобретения

Устройство для изготовления групповых шаблонов преимущественно для п чатных плат, содержащее проекторы с кассетами образцовых негативов и стол для размещения заготовок групповых шаблонов с механизмами продольной и поперечной подач, о т л и ч а ю m ee c s т еeмM, что, с целью повышения точности изготовления групповых шаблонов, стол снабжен прозрачной пластиной с координатной сеткой, а один из проекторов снабжен ползуном, механизмом регулирования его углового положения относительно координатной сетки и механизмом взаимного расположения образцовых негативов, причем ползун и кассета образцового негатива выполнены в виде плит, одна из которых кинематически связана с проектором посредством механизма регулирования его углового положения относительно координатной сетки, а вторая — посредством механизма взаимного расположения образцовых негативов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 281581, кл. Н 05 К 3/00, 27.06.69.
