Способ регенерации фильтра в водоочистителе

Способ регенерации фильтра в водоочистителе

Иллюстрации

Показать все

Реферат

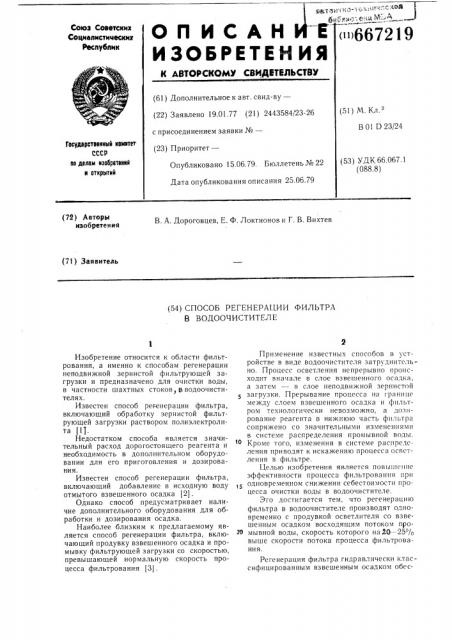

Союз Советских

Социалистииеских

Реслублик (667219

ОП ИСАН Е

ИЗОБРЕТЕН ИЯ к авторском свидетельствю (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.01.77 (21) 2443584/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В О! D 23124

Государственный кемитет

СССР

IIo делам изобретений и открытий (53) УДК66.067 1 (088.8) Опубликовано 15.06.79. Бюллетень № 22

Дата опубликования описания 25.06.79 (72) Авторы изобретения

В. А. Дороговцев, Е. Ф. Локтионов и Г. В. Вихтев (71) Заявитель (54) СПОСОБ РЕГЕНЕРАЦИИ ФИЛЬТРА

В ВОДООЧИСТИТЕЛЕ

Изобретение относится к области фильтрования, а именно к способам регенерации неподвижной зернистой фильтрующей загрузки и предназначено для очистки воды, в частности шахтных стоков, b водоочистителях.

Известен способ регенерации фильтра, включающий обработку зернистой фильтрующей загрузки раствором полиэлектролита (1J.

Недостатком способа является значительный расход дорогостоящего реагента и необходимость в дополнительном оборудовании для его приготовления и дозирования.

Известен способ регенерации фильтра, включающий добавление в исходную воду отмытого взвешенного осадка (2).

Однако способ предусматривает наличие дополнительного оборудования для обработки и дозирования осадка.

Наиболее близким к предлагаемому является способ регенерации фильтра, включающий продувку взвешенного осадка и промывку фильтрующей загрузки со скоростью, превышающей нормальную скорость процесса фильтрования (3J.

Применение известных способов в устройстве в виде водоочистителя затруднительно. Процесс осветления непрерывно происходит вначале в слое взвешенного ocaëêà, а затем — в слое неподвижной зернистой загрузки. Прерывание процесса на границе между слоем взвешенного осадка и фильтром технологически невозможно, а дозирование реагента в нижнюю часть фильтра сопряжено со значительными изменениями в системе распределения промывной воды.

Кроме того, изменения в системе распределения приводят к искажению процесса освстления в фильтре.

Целью изобретения является повышеllllc эффективности процесса фильтрования при ,5 одновременном снижении себестоимости процесса очистки воды в водоочистителе.

Это достигается тем, что регенерацию фильтра в водоочистителе производят одновременно с продувкой осветлителя со взвешенным осадком восходящим потоком проМ мывной воды, скорость которого на 20 — 25% выше скорости потока процесса фильтрования.

Регенерация фильтра гидравлически классифицированным взвешенным осадком обес667219

Формула изобретения

Со став и тел ь А. Ев до к и мо в

Техред О. Луговая Корректор М. Демчик

Тираж 876 Подписное

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий

1 I 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г, Ужгород, ул. Проектная, 4

Редактор Г. М озжеч к о в а

Заказ 3236/3 печивает увеличение эффективности последующего процесса фильтрования. При таком способе регенерации не требуется дополнительного оборудования, трубопроводов и дозировочных устройств, а операции приготовления реагентов и активизации фильтрующей загрузки совмещены.

На чертеже показано устройство в виде водоочистителя (общий вид), реализующее предлагаемый способ.

В корпусе 1 водоочистителя последовательно снизу вверх размещены осветлитель со взвешенным фильтром 2 и зернистый фильтр 3.

Способ осуществляют следующим образом.

Зернистый фильтр 3 сначала промывают водой через патрубок 4. После промывки через промывной патрубок 4 в осветлитель патрубком 5 снизу подают воду и вытесняют взвешенный фильтр 2 через зернистый фильтр 3 со скоростью восходящего потока, превышающей скорость потока процесса фильтрования. При этом за счет сужения

«живого сечения» устройства зернистой загрузкой фильтра 3 скорость движения воды существенно превышает скорость восходящего потока. Микрочастицы из взвешенного фильтра 2, крупность которых сравнима с крупностью зерен загрузки фильтра 3, не способны задержаться на поверхности зерен загрузки фильтра 3 и практически мгновенно выносятся за пределы устройства. Микрочастицы, не потерявшие способности сорбироваться, хорошо удерживаются поверхностью зерен загрузки фильтра 3. С началом цикла фильтрования уменьшенной скоростью потока фильтра ции гидра влически классифицированные микрочастицы более активно сорбируют на своей поверхности загрязнения из осветленной воды, чем зернистая загрузка в обычных условиях.

При использовании предлагаемого способа регенерации фильтра в водоочистителе отпадает необходимость установки специального оборудования и распределительно-дозировочных устройств, устраняется расходование дорогостоящих реагентов, увеличивается эффективность последующего процесса фильтрования. Грязеемкость фильтра повышается на 5 — 8%.

l. Способ регенерации фильтра в водоочистителе, включающий продувку осветлителя со взвешенным осадком и промывку фильтрующей загрузки со скоростью, превышающей нормальную скорость процесса фильтрования, отличающийся тем, что, с целью повышения эффективности процесса фильтрования и снижения себестоимости процесса очистки воды, регенерацию фильтра в водоочистителе производят одновременно с продувкой осветлителя со взвешенным осадком восходящим потоком промывной воды.

2. Способ по п. 1, отличающийся тем, что скорость восходящего потока промывной воды на 20 — 25% выше скорости потока процесса фильтрования.

Источники информации, принятые во внимание при экспертизе

l. Патент Великобритании № 1023914, кл. В 1 D, 1965.

2. Авторское свидетельство СССР № 342873, кл. С 02 С 5/06, 1972. зю 3. Патент США № 3817376, кл. 210 — 80, 1972.
