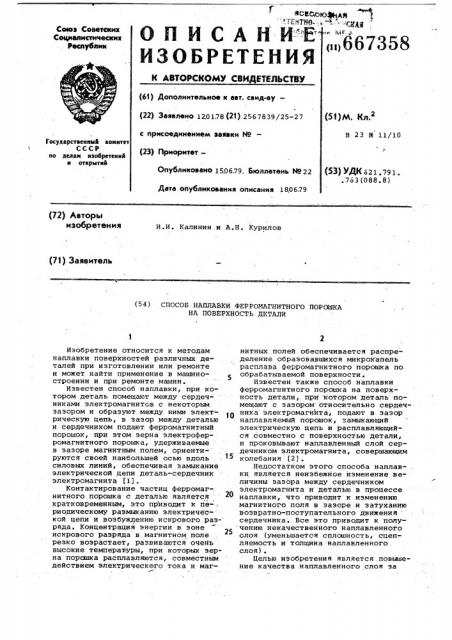

О П И С А Н И - Е

ИЗОБРЕТЕНИЯ

<о>667358

Соез Советских социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, саид-еу— (22) Заявлено 120178 (21) 2567839/25-27 с присоединением заявки Ио (23) Приоритет—

Опубликовано 1506.79. Бюллетень Йо 22

Дата опубликования описания 1806.79 (51)М, Кл.2

В 2 3 Я. 11/10

Государственный коинтет

СССР по дмаи нзобретеннЯ н открытнЯ (S3) УДК 621 ° 791 °

° 7о 3 (088 ° 8) (72) Авторы изобретения

И.И. Калинин и A.Н. Курилов (71) Заявитель (54) СПОСОБ НАПЛАВКИ ФЕРРОМАГНИТНОГО ПОРОШКА

HA ПОВЕРХНОСТЬ ДЕТАЛИ

Изобретение относится к методам наплавки поверхностей различных деталей при изготовлении или ремонте и может найти применение в машиностроении и при ремонте машин.

Известен способ наплавки, прн котором деталь помещают между сердечниками электромагнитов с некоторым зазором и образуют между ними электрическую цепь, в зазор между деталью и сердечником подают ферромагнитный порошок, при этом зерна электроферромагнитного порошка, удерживаемые в зазоре магнитным полем, ориентируются своей наибольшей осью вдоль силовых линий, обеспечивая замыкание электрической цепи деталь-сердечник электромагнита (1).

Контактирование частиц ферромаг-. нитного порошка с деталью является кратковременным, это приводит к периодическому размыканию электрической цепи и возбуждению искрового разряда. Концентрация энеРгии в зоне искрового разряда в магнитном поле резко возрастает, развиваются очень высокие температуры, при которых зерна порошка расплавляются, совместным действйем электрического тока и магнитных полей обеспечивается распределение образовавшихся микрокапель расплава ферромагнитного порошка по обрабатываемой поверхности .

Известен также способ наплавки ферромагнитного порошка на поверхность детали, при котором деталь помещают с зазором относительно сердечника электромагнита, подают в зазор наплавляемый порошок, замыкающий электрическую цепь и расплавляющийся совместно с поверхностью детали, и проковывают наплавленный слой сердечником электромагнита, совершающим колебания (2) .

Недостатком этого способа наплавки является неизбежное изменение величины зазора между сердечником электромагнита и деталью в процессе наплавки, что приводит к изменению магнитного поля в зазоре и затуханию возвратно-поступательного движения . сердечника . Все это приводит к получению некачественного наплавленного слоя (уменьшается сплошность, сцепляемость и толщина наплавленного слоя).

Целью изобретения является повышение качества наплавленного слоя за

667358

Формула изобретения

Способ наплавки ферромагнитного порошка на поверхность детали, при котором деталь помещают с зазором относительно сердечника электромагнита, подают в зазор наплавляемый порошок, замыкающий электрическую цепь и расплавляющийся совместно с поверхиостьЮ ; детали, и проковывают наплавленный слой сердечником электромагнита, со35 вершающим колебания, о т л и ч а ю шийся тем, что, с целью повышения качества наплавленного слоя за счет автоматического регулирбвания зазора между сердечником электромаг40 нита и деталью и стабилизации возвратно-поступательного перемещения сердечника электромагнита, осуществляют периодическое перемещение электромагнита с сердечником относительно

45 детали для восстановления заданной величины зазора, для чего преобразуют сигнал о затухании колебаний сердечника в электрические импульсы команды исполнительному механизму.

Источники информации, принятые во внимание при экспертизе

1. Коновалов Е.Г. Генерация поверхностей деталей в магнитйом поле даются на шаговый двигатель. Шаговый

Составит

Редактор О. Торгашева Техред О ель Л. Комарова .Андрейко Корректор В.Синицкая

Заказ 3291/10 Тираж 1221 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

e e = автоматического регулирования зазора между сердечником электромагнита и деталью и .стабилизации возв"ратно=поступательного перемещени я сердечника электромагнита.

Цель достигается тем, что осуществ ляют периодическое перемещение электромагнита с сердечником относительно детали для восстановления заданной величины зазора, для чего преобразуют сигнал о затухании колебаниЯ сердечника в электрические импульсы команды исполнительному механизму.

С целью, реализации данного способа изготовлена установка, которая состоит из электромагнитной катушки с подвижным сердечником, корпуса, зубчатой рейки и вибратора. Корпус устайоъ Ген в- сйецйальных направлЖощих. Установка смонтирована íà токарном còàíê 1К62 вместо резцедержате-- ля, В патрон станка устанавливается деталь. Деталь и сердечник подключаются к источнику переменного тока (к сварочному трансформатору ТС-500).

Электрическая схема автоматичес-. кого регулирования зазора между сердечником электромагнита и деталью состоит из контактного пластика, установленного на подвижном сердечнике, рамки с намотанной проволокой, уста:новленной на корпусе электромагнитной катушки, тиристора, блока управлеиия тиристором H Шагового двигателя серии ШДА. Шаговый двигатель соединяется при помощи зубчатой шестерни с зубчатой рейкой корпуса электромагнитной катушки. Питание тиристора осуществляется от источника переменного тока.

Работа схемы осуществляется следующим образом.

При нормальной величине зазора между сердечником электромагнита и деталью контакт на сердечникй при его возвратно-поступательном движе"нии скользит по рамке. Время прохож дения контактом проволочки, намотанной на рамке, не достаточно для включения тиристора, так как процесс включения тиристора состоит из времени - задержкой и времени нарастания тока. При затухании возвратно-поступательного движения сердечника время прохождения подвижным контактом проволочки на рчмке достаточно для включения тиристора При помощи блока управления тиристором формируются тиристором импульсы тока, которые по,двигатель включается в работу и перемещает электромагнитную катушку с подвижным сердечником. Как только зазор между сердечником и деталью достигнет величины необходимого для возбуждения возвратно-поступательного движения сердечника, тиристор отключается. Отключение тиристора объясняется тем, что он питается переменным током, и ток нагрузки прерывается при прохождении через нулевое значение. Каждый раэ с приходом положительной -полуволны направления необходимо подавать новый импульс тока в цепь управления, что становится невозможным при возвратно-поступательном движении сердечника.

Использование автоматического регулировайия зазора между сердечником электромагнита и деталью в процессе . наплавки позволяет увеличить сплощность наплавленного слоя на 15t толщину наплавленного слоя на 20%, что повышает качество наплавленного слоя. ферромагнитными порошками, иэд-во Машиностроение, 1972, Ю 5.

2. Авторское свидетельство СССР

Р 492133, кл. В 23 к 11/00, 1972.
