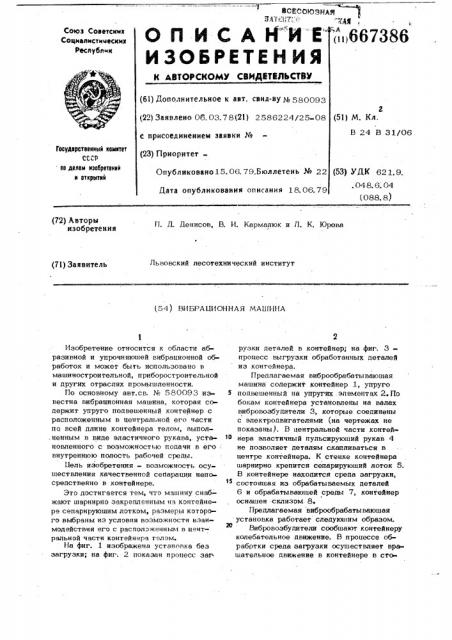

О П И С А Й" И Е"

ИЗОБРЕТЕН ИЯ

Союз Соавтскми

Социалистммвскин

Ресиубл»к

К АВТОРСКОМУ СВИДЮТВЛЬСТВУ (6!) Дополнительное к авт. свид-ву »ь 580093 (22) Заявлено 06. 03. 78(2! ) 2586224/25-08 с присоединением заявки ¹ (23) Приоритет

Опубликоваио15.06.79.Бюллетень № 22

Дата опубликования описания 18.06.79

2 (51) М. Кл.

В 24 В 31/06

Государственный комитет

СССР па делам изобретений и открытий (53) УДК 621,9..048. 6. 04 (088. 8} (72) Авторы изобретения

П. Л. Денисов, В. И. Кармалюк и Л. К. Юрова

Львовский лесотехнический институт (71) Заявитель (54} ВИБРАБИОННАЯ МАШИНА

Изобретение относится к области абразивной и упрочняюшей вибрвционной обработок и может быть использовано в машиностроительной, приборостроительной и других отраслях промьицленности, По основному авт.св. Мо 580093 известна вибрационная машина, которая содержит упруго подвешенный контейнер с расположенны м в центральной его час ти по всей длине контейнера телом, выпол.ненным в виде эластичного рукава,. установленного с возможностью подачи в его внутреннюю полость рабочей среды.

Бель изобретения - возможность осушествления качественной сепарации непосредственно в контейнере.

Это достигается тем, что машину снабжают шарнирно закрепленным на контейнере сепарнруюшим лотком, размеры которого выбраны нз условия возможности взаимодействия его с расположенным в центральной части контейнера телом.

Нв фиг. 1 изображена установка беэ загрузки; на фиг. 2 показан процесс эат рузки деталей в контейнер; на фиг. 3— процесс выгрузки обработанных деталей из контейнера.

Предлагаемая виброобрабатываюшая машина содержит контейнер 1, упруго подвешенный на упругих элементах 2.По бокам контейнера установлены на валах вибровозбудители 3, которые соединены с электродвигателями (на чертежах не показаны). В центральной части контейнера эластичный пульсируюший рукав 4 не позволяет деталям скапливаться в центре контейнера. К стенке контейнера шарнирно крепится сепарируюший лоток 5.

В контейнере находится среда загрузки, »5 состояшая из обрабатываемых деталей

6 и обрабатываюшей среды 7, контейнер оснашен склизом 8.

Предлагаемая виброобрабатываюшая установка работает следуюшим образом.

26

Вибровозбудители сообшают контейнеру колебательное движение. B процессе обработки среда загрузки осушествляет врашательное движение в контейнере в cro6 (37 386 о

Формула изобретения

3 рону, противоположную вращению вибровоэбудителя. B процессе работы обрабатываемые детали, стремясь попасть в зо- ну наименьшей кинетической энергии, сталкиваются с эластичным рукавом, во внут реннюю полость которого от источника давления подается пульсирующая рабочая среда.

Полость эластичного рукава начинает расширяться, и при столкновении деталей с эластичным рукавом происходит выталкивание деталей иэ зоны наименьшей кинетической энергии. При этом деталям, сообщается дополнительная скорость, что ведет к увеличению энергии их соударения с обрабатываемой средой.

Сепарируюший лоток 5 во время выгрузки деталей из контейнера, соприкасаясь с эластичным рукавом, начийает" пульсировать, что способствует лучшей"сепарации, 2о и, препятствуя движению деталей, вынуждает последние двигаться по лотку. Обра1

4 батывающая среда просеивается, а детали по склизу сгружаются в тару для гот о и |х деталей.

Внедрение изобретения позволяет упростить конструкцию привода сепарируюшего устройства, добиться надежной сепарации и работы сепарируюшего лотка.!

Вибрационная машина по авт. св.

No. 580093, о т л и ч,а ю щ а я с я тем, что, с целью возможности осуществления качественной сепарации непосредственно в контейнере, машина снабжена шарнирно закрепленным на контейнере сепарируюшим лотком, размеры которого выбраны из условия возможности взаимодействия его с расположенным в центральной части контейнера телом.

Рыг. 2

667386
