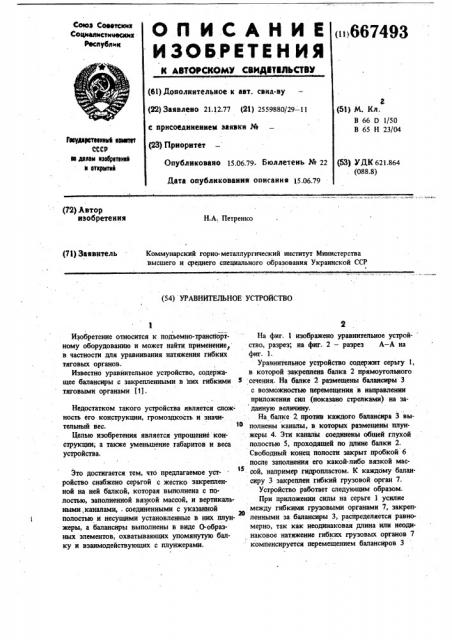

Союз Советских
Сокр алмстичесиих
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДВТИЛЬСТВУ (6l) Дополнительное к авт. свиа-ву (22) Заявлено 21.12.77 (2l) 2559880/29 — 11
<и 66?493 г (51) М. Кл.
В 66 D 1/50
В 65 Н 23/04 с присоединением заявки №
Гввудзрвтввккнй квнктвт
СССР вв делам кзабретеккй н вткраткй (23) Приоритет (53) УДК 621.864 (088.8) Опубликовано 15.06.79. Бюллетень № 22
Дата опубликования описания 15 0679 (72) Автор изобретения
Н.А. Петренко (71) Заявитель
Коммунарский горно- металлургический институт Министерства высшего и среднего специального образования Украинской ССР (54) УРАВНИТЕЛЬНОЕ УСТРОЙСТВО
Изобретение относится к подъемно-транспортному оборудованию и может найти применение в частности для уравнивания натяжения гибких тяговых органов.
Известно уравнительное устройство, содержащее балансиры с закрепленными в них гибкими тяговымн органами (1).
Недостатком такого устройства является сложность его конструкции, громоздкость и значительный вес.
Целью изобретения является упрощение конструкции; а также уменьшение габаритов и веса устройства.
Это достигается тем, что предлагаемое устройство снабжено серьгой с жестко закрепленной на ней балкой, которая вьпюлнена с полостью, заполненной вязкой массой, и вертикальными, каналами, . соединенными с указанной полостью и несущими установленные в них плунжеры, а балансиры выполнены в виде О-образных злементов, охватывающих упомянутую балку и взаимодействующих с плунжерами.
На фиг. 1 изображено уравнительное устрой- ство, разрез; на фиг. 2 — разрез А-А на фиг. 1.
Уравнительное устройство содержит серьгу 1, в которой закреплена балка 2 прямоугольного
З сечения. На балке 2 размещены балансиры 3 с возможностью перемещения в направлении приложения снл (показано стрелками) на заданную величину.
На балке 2. против каждого балансира 3 выполнены каналы, в которых размещены плунжеры 4. Эти каналы соединены обшей глухой полостью 5, проходящей по длине балки 2.
Свободный конец полости закрыт пробкой 6 после заполнения его какой-либо вязкой массой, например гидропластом. К каждому балансиру 3 закреплен гибкий грузовой орган 7.
Устройство работает следующим образом.
При приложении силы на серьге 1 усилие
26 между гибкими грузовыми органами 7, закрепленными за балансиры 3, распределяется равномерно, так как неодинаковая длина или неодинаковое натяжение гибких грузовых органов 7 компенсируется перемещением балансиров 3 б67493
3 относительно балки 2 и соответственно серьги 1 в направлении приложения сил. Перемеще ние балансиров 3 (уравнивание нагрузки) осуществляется плунжерами 4, опирающимися на вязкую массу, которая, перемещаясь по полости 5, распределяет-равномерно нагрузку между всеми плунжерами 4 и соответственно балансирами 3 и гибкими грузовыми органами 7, При обрыве одного или нескольких гибких грузовых органов 7 плунжер 4 балансира 3 >с оборванного гибкого грузового элемента вынимается вязкой массой до упора балансира 3 в противоположную плунжеру 4 плоскость балки 2.
Предлагаемое устройство упрощает процесс уравнивания нагрузки между гибкими грузовы- 15 ми элементами, так как балансиры имеют незначительные по сравнению с известными размеры, одйнаковые по конструкции и весу, что, делает устройс-во мобильным, особенно при до- статочно большом количестве гибких грузовых ро
\ органов.
Формула изобретения
Уравнительное устройство, преимущественно для гибких тяговых органов груэоподъемных машин, содержащее балансиры с закрепленнь ми в них гибкими тяговыми органами, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции и уменьшения габаритов и веса устройства, оно снабжено серьгой с жестко закрепленной на ней балкой, которая выполнена с полостью, заполненной вязкой массой, и вертикальными каналами, соединенными с указанной полостью и несущими установленные в них плунжеры, а балансиры выполнены в виде О-образных элементов, охватывающих упомянутую балку и взаимодействующих с плунжерами.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР Р 331020, кл. В 65 Н 23/04, 1970.
