(i1, 667648

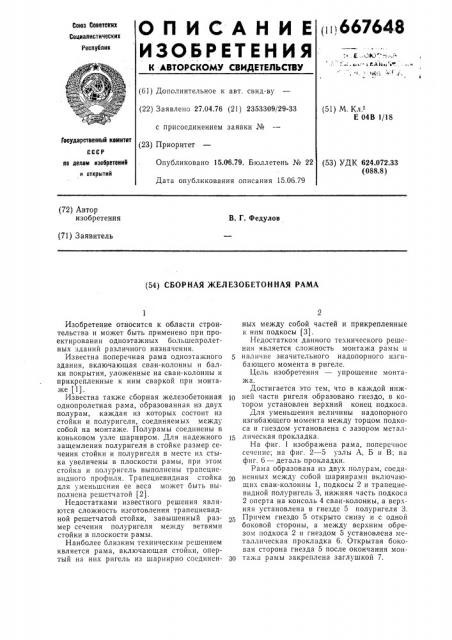

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.04.76 (21) 2353309/29-33 с присоединением заявки № (23) Приоритет (51) М, Кл.

Е 04В 1/18

Государствеииый комитет

Опубликовано 15.06.79. Бюллетень № 22

Дата опубликования описания 15.06.79 ло делам изабретеиий и открытий (53) УДК 624.072.33 (088.8) (72) Автор изобретения

В. Г. Федулов (71) Заявитель (54) СБОРНАЯ )КЕЛЕЗОБЕТОННАЯ РАМА

Изобретение относится к области строительства и может быть применено при проектировании одноэтажных большепролетных зданий различного назначения.

Известна поперечная рама одноэтажного 5 здания, включающая сваи-колонны и балки покрытия, уложенные на сваи-колонны и прикрепленные к ним сваркой при монтаже (1).

Известна также сборная железобетонная 10 однопролетная рама, образованная из двух полурам, каждая из которых состоит из стойки и полуригеля, соединяемых между собой на монтаже. Полурамы соединены в коньковом узле шарниром. Для надежного 15 защемления полуригеля в стойке размер сечения стойки и полуригеля в месте их стыка увеличены в плоскости рамы, при этом стойка и полуригель выполнены трапециевидного профиля. Трапециевидная стойка для уменьшения ее веса может быть выполнена решетчатой (2).

Недостатками известного решения являются сложность изготовления трапециевидной решетчатой стойки, завышенный раз- 25 мер сечения полуригеля между ветвями стойки в плоскости рамы.

Наиболее близким техническим решением является рама, включающая стойки, опертый на них ригель из шарнирно соединен- 30 ных между собой частей и прикрепленные к ним подкосы (3).

Недостатком данного технического решения является сложность монтажа рамы и наличие значительного надопорного изгибающего момента в ригеле.

Цель изобретения — упрощение монтажа.

Достигается это тем, что в каждой нижней части ригеля образовано гнездо, в котором установлен верхний конец подкоса.

Для уменьшения величины надопорного изгибающего момента между торцом подкоса и гнездом установлена с зазором металлическая прокладка.

На фиг. 1 изображена рама, поперечнос сечение; на фиг. 2 — 5 узлы А, Б и В; на фиг. 6 — деталь прокладки.

Рама образована из двух полурам, соединенных между собой шарнирами включающих сваи-колонны 1, подкосы 2 и трапециевидной полуригель 3, нижняя часть подкоса

2 оперта на консоль 4 сваи-колонны, а верхняя установлена в гнезде 5 полуригеля 3.

Причем гнездо 5 открыто снизу и с одной боковой стороны, а между верхним обрезом подкоса 2 и гнездом 5 установлена металлическая прокладка 6. Открытая боковая сторона гнезда 5 после окончания монтажа рамы закреплена заглушкой 7. 667648

Свая-колонна 1 и полуригель 3 скосплены шарниром 8. Вместо сваи-колонны в раме может быть выполнена колонна. B этом случае она устанавливается в фундамент, ио требует крепления.

Данное решение позволяет упростить монтаж и уменьшить надопорный изгибающий момент рнгеля.

Формула изобретения

1. Сборная железобетонная рама, включающая сваи-колонны, опертый на них ригель из шарнирно соединенных между собой частей и прикрепленные к ним подкосы, отличающаяся тем, что, с целью упрощения монтажа, в каждой нижней части ригеля образовано гнездо, в которое установлен верхний конец подкоса.

2. Сборная рама по п. 1, отл и ч а юща яс я тем, что, с целью уменьшения величины надопорного изгибак>щего момента, между торцов подкоса и гнездом установлена с зад зором металлическая прокладка.

Источники информации, принятые во внимание при экспертизе

1. Временные указания Ilo проектированию и устройству свай-колонн демонтажных производственных сельскохозяйственных зданий», ВСН-6 — 71, М., Минсельстрой

СССР, 1972, приложение 6, с. 85.

2. 5Куравок В. И. и др. Рамные конструкции в сельском строительстве, изд-во «Мац як», Одесса, 1974, с. 14.

3. Уманский А. А. Схемы инженерных сооружений изд-во кассы взаимопомощи студентов Киевского политехнического института, Киев, 1930, ч. 1, табл. 5, схема 11.

667648

Е

Я гдхл

У*в 5

Puz ;
