Реферат

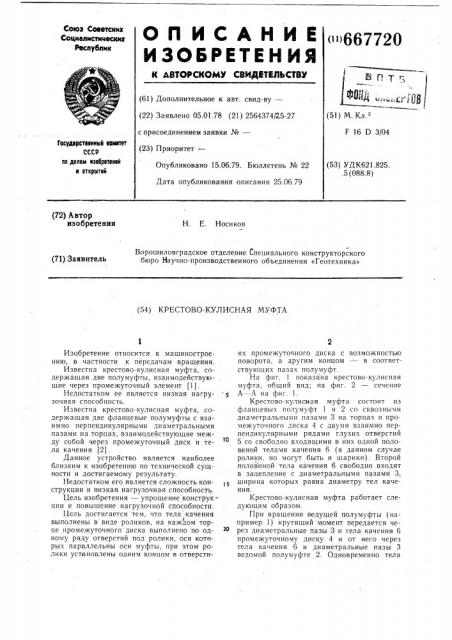

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советекнх

Соцналнстннескнх

Реслублнк

< 667720 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.01.78 (21) 2564374/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 16 D 3/04

Гасударствениый кеметет

СССР по делам кзебретеней и открытей (53) УДК621.825..5 (088.8) Опубликовано 15.06.79. Бюллетень № 22

Дата опубликования описания 25.06.79 (72) Автор изобретения

Н. Е. Носиков

Ворошиловградское отделение специального конструкторского бюро Научно-производственного объединения «Геотехника» (71) Заявитель (54) КРЕСТОВО-КУЛИСНАЯ МУФТА

Изобретение относится к машиностроению, в частности к передачам вращения.

Известна крестово-кулисная муфта, содержащая две полумуфты, взаимодействующие через промежуточный элемент (1).

Недостатком ее является низкая нагрузочная способность.

Известна крестово-кулисная муфта, содержащая две фланцевые полумуфты с взаимно перпендикулярными диаметральными пазами на торцах, взаимодействующие между собой через промежуточный диск и тела качения (2) .

Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостатком его является сложность конструкции и низкая нагрузочная способность.

Цель изобретения — упрощение конструкции и повышение нагрузочной способности.

Цель достигается тем, что тела качения с выполнены в виде роликов, на каждом торце промежуточного диска выполнено по одному ряду отверстий под ролики, оси которых параллельны оси муфты, при этом ролики установлены одним концом в отверстиях промежуточного диска с возможностью поворота, а другим концом — в соответствующих пазах полумуфт.

На фиг. показана крестово-кулисная муфта, общий вид; на фиг. 2 — сечение

А — А на фиг. 1.

Крестово-кулисная муфта состоит из фланцевых полумуфт 1 и 2 со сквозными диаметральными пазами 3 на торцах и промежуточного диска 4 с двумя взаимно перпендикулярными рядами глухих отверстий

5 со свободно входящими в них одной половиной телами качения 6 (в данном случае ролики, но могут быть и шарики). Второй половиной тела качения 6 свободно входят в зацепление с диаметральными пазами 3, ширина которых равна диаметру тел качения.

Крестово-кулисная муфта работает следующим образом.

При вращении ведущей полумуфты (например 1) крутящий момент передается через диаметральные пазы 3 и тела качения 6 промежуточному диску 4 и от него через тела качения 6 и диаметральные пазы 3 ведомой полумуфте 2. Одновременно тела

667720

Формула изобретения

1S фиг.2

ЦН И И П И Заказ 3399/30 Тираж 1138 Подннсноо

Филиал П ПП Патент», г. Ужгород, ул. Проектная, 4 качения 6 катятся по боковым стенкам диа- метральных пазов 3, o6ycлавливая планетарное движение промежуточного диска 4, компенсирующего радиальное смещение соединяемых валов.

Конструкция предлагаемой муфты упрощается, так как отпадает необходимость в

-выступах промежуточного диска и в линейных сепараторах. Увеличение диаметра тел качения до ширины диаметрального паза полумуфты повышает их нагрузочную способность.Крестово-кулисная муфта, содержащая две фланцевые полумуфты с взаимно перпендикулярными диаметральными пазами на торцах, взаимодействующие между собой через промежуточный диск и тела качения, отличающаяся тем, что, с целью упрощения конструкции и повышения нагрузочной способности, тела качения выполнены в виде роликов, на каждом торце промежуточного диска выполнено по одному ряду отверстий под роликй,- оси которых параллельны оси муфты, при этом ролики установлены одним концом в отверстиях промежуточного диска с возможностью поворота, а другим концом в соответствующих пазах полумуфт.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 356387, кл. F 16 D 3/56, 1970.

2. Авторское свидетельство № 371361, кл. F 16 D 3/04, 197!.
